পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | তরল স্তর পরিমাপ | কম্পাংক সীমা: | 40KHz, 100KHz |
---|---|---|---|
প্রোবের ধরন: | সমন্বিত | প্রোব উপাদান: | PP/PVC/PTFE/304 (ঐচ্ছিক) |
দুরত্ব পরিমাপ করা: | 0-20 মি | পরিমাপ কোণ: | 10° |
পাওয়ার সাপ্লাই: | 24VDC, 220VAC | সিগন্যাল আউটপুট: | 4...20mA/HART/RS485... |
লক্ষণীয় করা: | IP67 অতিস্বনক তরল স্তরের ট্রান্সমিটার,অতিস্বনক জল স্তরের ট্রান্সমিটার 100KHz |

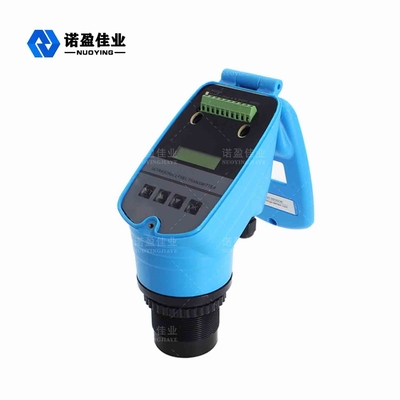

NYCSUL-501 IP67 আল্ট্রাসনিক লেভেল ট্রান্সমিটার 40KHz 100KHz জলের ট্যাঙ্কের জন্য
অতিস্বনক স্তরের ট্রান্সমিটার
আল্ট্রাসনিক লেভেল মিটার হল একটি ডিজিটাল লেভেল মিটার যা মাইক্রোপ্রসেসর দ্বারা নিয়ন্ত্রিত হয়।সেন্সর (ট্রান্সডিউসার) দ্বারা তৈরি অতিস্বনক পালস পরিমাপে, একই সেন্সর প্রাপ্তির মাধ্যমে তরল পৃষ্ঠের প্রতিফলনের পরে শব্দ তরঙ্গ, পাইজোইলেকট্রিক ক্রিস্টাল বৈদ্যুতিক সংকেতে রূপান্তরিত হয় এবং শব্দ তরঙ্গ দ্বারা সেন্সরটি গণনা করার সময় প্রেরণ এবং গ্রহণের মধ্যে। তরল পৃষ্ঠের উপর মাপা দূরত্ব.অ-যোগাযোগ পরিমাপ ব্যবহারের কারণে, পরিমাপ করা মাধ্যমটি প্রায় সীমাহীন, বিভিন্ন তরল এবং কঠিন উপাদান উচ্চতা পরিমাপে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
অতিস্বনক স্তরের ট্রান্সমিটারটেকনিক্যাল প্যারামিটার
সাধারণ দরখাস্ত | তরল স্তর পরিমাপ |
কম্পাংক সীমা | 40KHz,100KHz |
প্রোবের ধরন | সমন্বিত |
প্রোবমেটেরিয়াল | PP/PVC/PTFE/304(ঐচ্ছিক) |
দুরত্ব পরিমাপ করা | 0~20 মি |
পরিমাপ নির্ভুল | <0.25% (পরিসীমা<20মি) |
পরিমাপকঙ্গল | 10° |
পাওয়ার সাপ্লাই | 24ভিডিসি,220VAC |
প্রক্রিয়া তাপমাত্রা | (-20-70℃) |
প্রক্রিয়া চাপ | স্বাভাবিক চাপ |
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ, বন্ধনী মাউন্টিং (ঐচ্ছিক) |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485... |
প্রদর্শন মোড | তরল স্তর, দূরত্ব (খালি উচ্চতা) |
আউটপুট সেট করা হচ্ছে | উচ্চ সীমা সেটিং, নিম্ন সীমা সেটিং |
প্রদর্শন | এলসি ডি |
শেল উপাদান | পলিপ্রোপিলিন/অ্যালুমিনিয়াম |
সুরক্ষা বর্গ | IP65, IP67 |
বিস্ফোরণ-প্রুফগ্রেড | এক্সিয়াⅡCT6 Ga |
অতিস্বনক স্তরের ট্রান্সমিটারপরিমাপের নীতি
অতিস্বনক স্তরের মিটার পাত্রের উপরে ইনস্টল করা হয়।ইলেকট্রনিক ইউনিটের নিয়ন্ত্রণের অধীনে, প্রোবটি পরিমাপ করা বস্তুতে অতিস্বনক স্পন্দনের একটি মরীচি নির্গত করে, শব্দ তরঙ্গ বস্তুর পৃষ্ঠ দ্বারা প্রতিফলিত হয় এবং প্রতিফলিত প্রতিধ্বনির অংশটি প্রোব দ্বারা গৃহীত হয় এবং রূপান্তরিত হয়। বৈদ্যুতিক সংকেত, যা অতিস্বনক তরঙ্গ অনুসারে পুনরায় প্রেরণ করা হয়।পুনরায় গ্রহণের সময়ের পার্থক্য এবং শব্দের পরিচিত গতি উপাদান স্তরের পরিবর্তন নির্ধারণ করতে ব্যবহৃত হয়।মাইক্রোওয়েভ সিগন্যাল ইলেকট্রনিক ডিভাইস দ্বারা প্রক্রিয়া করা হয় এবং অবশেষে উপাদান স্তরের সাথে সম্পর্কিত একটি বৈদ্যুতিক সংকেতে রূপান্তরিত হয়।
