পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | তরল বা ইন্টারফেস | পণ্য মডেল: | NY-CZ500 |
---|---|---|---|
অ্যান্টেনা ফর্ম টাইপ: | তারের বা রড টাইপ | অ্যান্টেনা ফর্ম উপাদান: | 304/316 |
পরিমাপের নির্ভুলতা: | ± 0.5 মিমি | প্রক্রিয়া চাপ: | -0.1 ~ 10.0MPa |
প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ, থ্রেড | বিস্ফোরণ-প্রমাণ গ্রেড: | Exia II CT6 (ঐচ্ছিক) |
লক্ষণীয় করা: | তরল ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ 24VDC,থ্রেড ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ,CZ500 ম্যাগনেটোস্ট্রিকটিভ লেভেল ট্রান্সমিটার |

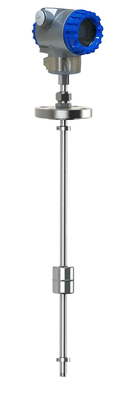

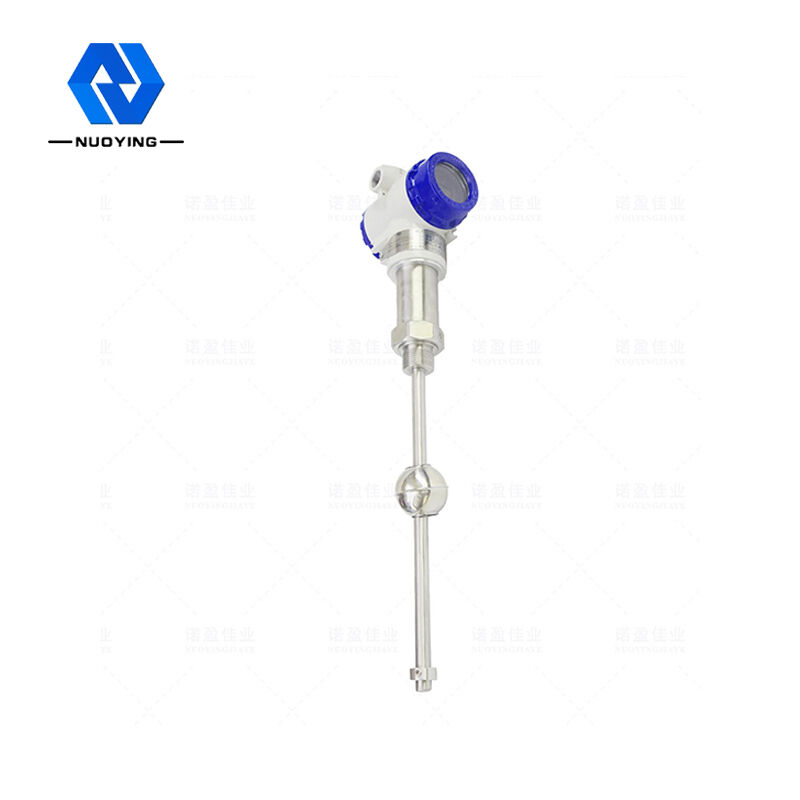

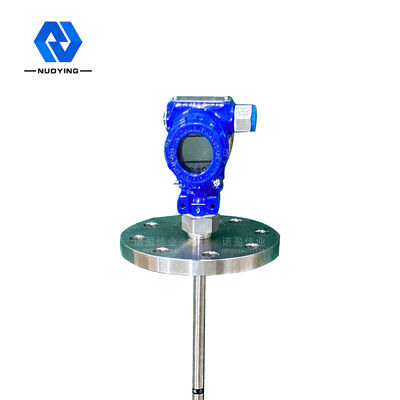

তরল পরিমাপের জন্য 24VDC দুই তারের ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ
এর কাজের নীতিতরল পরিমাপের জন্য 24VDC দুই তারের ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ
ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ তিনটি অংশ নিয়ে গঠিত: সনাক্তকরণ রড, সার্কিট ইউনিট এবং ফ্লোট।পরিমাপের সময়, সার্কিট ইউনিট একটি কারেন্ট পালস তৈরি করে যা ম্যাগনেটোস্ট্রিকটিভ তারের নীচে ভ্রমণ করে এবং একটি রিং-আকৃতির চৌম্বক ক্ষেত্র তৈরি করে।সনাক্তকরণ রডের বাইরে একটি ফ্লোট রয়েছে এবং তরল স্তরের পরিবর্তনের সাথে ফ্লোটটি সনাক্তকরণ রড বরাবর উপরে এবং নীচে চলে যায়।যেহেতু ফ্লোটে স্থায়ী চুম্বকের একটি সেট ইনস্টল করা আছে, ফ্লোট একই সময়ে একটি চৌম্বক ক্ষেত্র তৈরি করে।যখন বর্তমান চৌম্বক ক্ষেত্রটি ভাসমান চৌম্বক ক্ষেত্রের সাথে মিলিত হয়, তখন একটি "টুইস্ট" পালস বা "রিটার্ন" পালস তৈরি হয়।"রিটার্ন" পালস এবং বর্তমান নাড়ির মধ্যে সময়ের পার্থক্যকে একটি পালস সিগন্যালে রূপান্তর করুন, যাতে ফ্লোটের প্রকৃত অবস্থান গণনা করা যায় এবং তরল স্তর পরিমাপ করা যায়।
নকশা বৈশিষ্ট্যতরল পরিমাপের জন্য 24VDC দুটি তারের ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ
◎একাধিক প্রোব ফর্ম, একাধিক প্রক্রিয়া সংযোগ ফর্ম, একাধিক উত্পাদন সামগ্রী এবং কাস্টমাইজযোগ্য নকশা সহ বিস্তৃত প্রযোজ্যতা
◎শক্তিশালী নির্ভরযোগ্যতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল গেজ ওয়েভগাইড নীতি গ্রহণ করে, তাই কোন যান্ত্রিক চলমান অংশ নেই, তাই কোন ঘর্ষণ এবং পরিধান নেই।পুরো কনভার্টারটি একটি স্টেইনলেস স্টিলের টিউবে আবদ্ধ, যা পরিমাপের মাধ্যমের সাথে যোগাযোগহীন।সেন্সর নির্ভরযোগ্যভাবে কাজ করে এবং একটি দীর্ঘ সেবা জীবন আছে
◎উচ্চ নির্ভুলতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ওয়েভগাইড পালসের সাথে কাজ করে, তাই পরিমাপ করা স্থানচ্যুতি স্টার্ট পালস এবং শেষ পালসের সময় পরিমাপ করে নির্ধারিত হয়, তাই পরিমাপের নির্ভুলতা উচ্চ এবং রেজোলিউশন 0.01% FS এর চেয়ে ভাল, যা অন্যান্য সেন্সর দিয়ে অর্জন করা কঠিন
◎উচ্চ নিরাপত্তা: ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারের উচ্চ বিস্ফোরণ-প্রমাণ কার্যক্ষমতা, অন্তর্নিহিত নিরাপত্তা এবং বিস্ফোরণ-প্রমাণ, নিরাপদ ব্যবহার এবং রাসায়নিক কাঁচামাল এবং দাহ্য তরল পরিমাপের জন্য বিশেষভাবে উপযুক্ত।ম্যানুয়াল পরিমাপের নিরাপত্তাহীনতা এড়াতে পরিমাপের সময় ট্যাঙ্কের কভার খোলার প্রয়োজন নেই।
◎ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ইনস্টল করা সহজ এবং রক্ষণাবেক্ষণ করা সহজ: ম্যাগনেটোস্ট্রিক্টিভ লিকুইড লেভেল মিটার সাধারণত ট্যাঙ্কের উপরে বিদ্যমান পাইপের অরিফিসের মাধ্যমে ইনস্টল করা হয়, বিশেষত ভূগর্ভস্থ স্টোরেজ ট্যাঙ্ক এবং স্টোরেজ ট্যাঙ্কগুলি ইনস্টল করার জন্য উপযুক্ত যা চালু করা হয়েছে, এবং ইনস্টলেশন প্রক্রিয়া চলাকালীন স্বাভাবিক অপারেশন প্রভাবিত হতে পারে না
প্রযুক্তিগত পরামিতিএর0.5 মিমি উচ্চ নির্ভুলতার সাথে 4-20mA ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার
সাধারণ দরখাস্ত | তরল, ইন্টারফেস পরিমাপ |
পণ্যের ধরণ |
NYCZ500 |
অ্যান্টেনা ফর্ম |
ক্যাবল, পোল টাইপ |
অ্যান্টেনা উপাদান |
304,316 |
দুরত্ব পরিমাপ করা | 0-50m~5000mm(তারের:25m) |
পরিমাপের নির্ভুলতা | ±0.5 মিমি |
পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন), 220VAC |
সংকেত আউটপুট |
4...20mA/HART/RS485/Modbus... |
বর্তমান কাজ |
4…20mA |
লোড বৈশিষ্ট্য | যখন বর্তমান আউটপুট হয়, সর্বাধিক লোড প্রতিরোধের 600Ω হয়;যখন ভোল্টেজ আউটপুট হয়, সর্বাধিক লোড প্রতিরোধের 2mA হয় |
প্রক্রিয়া তাপমাত্রা | -40~+200℃ |
প্রতিক্রিয়া সময় | 0.2~5ms |
প্রক্রিয়া চাপ | -0.1~10.0MPa |
প্রক্রিয়া সংযোগ | স্ক্রু থ্রেড, বন্ধনী, ফ্ল্যাঞ্জ (নির্বাচনযোগ্য) |
রেজোলিউশন অনুপাত | ±1 মিমি |
সুরক্ষার মাত্রা | IP65, IP67, IP68 (নির্বাচনযোগ্য) |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 Ga, Exd II CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
※দ্রষ্টব্য: পণ্যটি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
