পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | তরল | পণ্যের ধরণ: | NYCZ500 |
---|---|---|---|
ইনস্টলেশন পদ্ধতি: | উপরে-মাউন্ট করা | দুরত্ব পরিমাপ করা: | 0-50 ~ 5000 মিমি (তারের ধরন: 25 মি) |
পরিমাপের যথার্থতা: | +0.5 মিমি | প্রক্রিয়া তাপমাত্রা: | - 40~+200 ℃ পরিবেষ্টিত তাপমাত্রা: - 40~+80 ℃ তাপমাত্রার প্রভাব: ± 0.5 ℃ |
প্রক্রিয়া চাপ: | -0.1~+10.0MPa | সংযোগ: | থ্রেড, ফ্ল্যাঞ্জ, বন্ধনী (ঐচ্ছিক) |
লক্ষণীয় করা: | ইন্ডাস্ট্রিয়াল ম্যাগনেটোস্ট্রিকটিভ লেভেল মিটার,টপ মাউন্ট করা ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার |
ব্যাপক প্রযোজ্যতাম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার শক্তিশালী নির্ভরযোগ্যতাশিল্প অ্যাপ্লিকেশন
চমৎকার নিরাপত্তাম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজপরিচালনানীতি

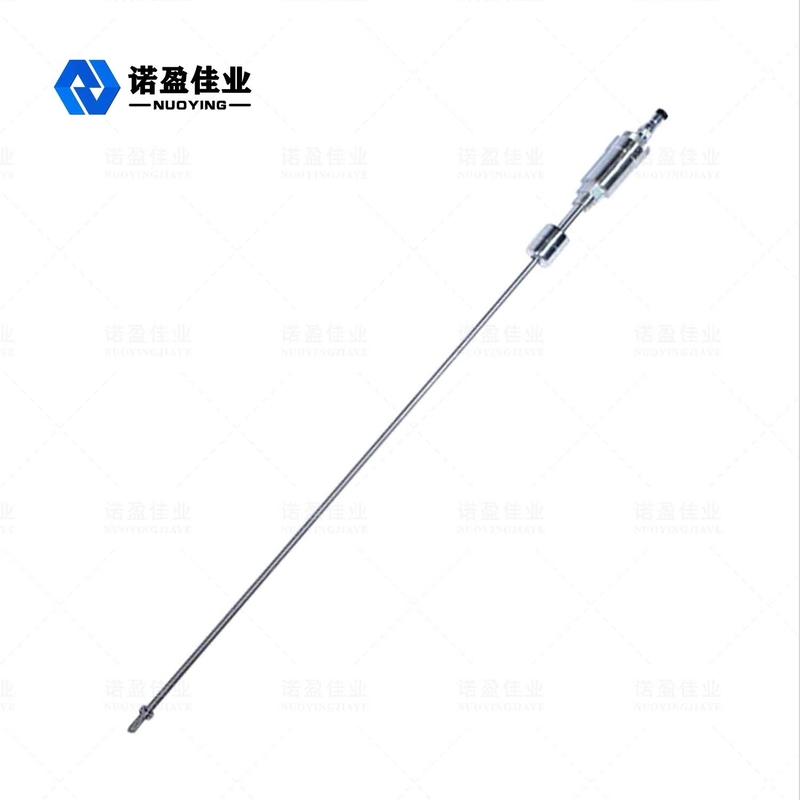

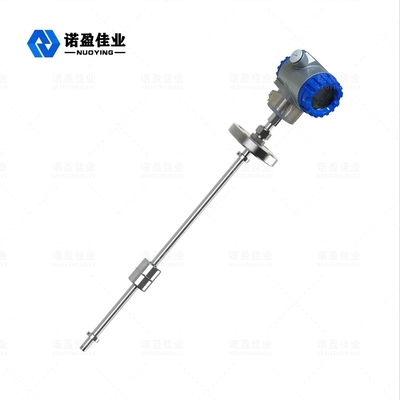

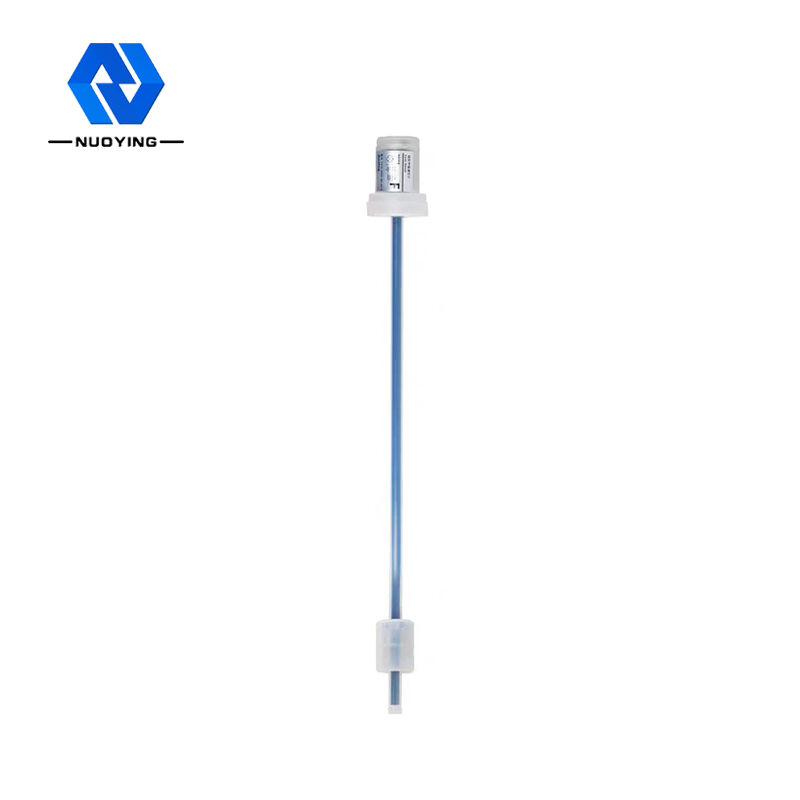

ছবি দেখানোর মতো, ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার একটি পরিমাপের রড, একটি ইলেকট্রনিক চেম্বার এবং একটি নন-কন্টাক্ট ফ্লোটিং বল মেজারিং রড থেকে তৈরি হয়।
ম্যাগনেটোস্ট্রিকটিভ ওয়্যার (গাইডেড ওয়েভ ওয়্যার) মাপার রডে ইনস্টল করা আছে।পরিমাপের রডটি অ-চৌম্বকীয় স্টেইনলেস স্টিল টিউব দিয়ে তৈরি, যা নির্দেশিত তরঙ্গ তারকে রক্ষা করে।যখন যন্ত্রটি কাজ করে, তখন ইলেকট্রনিক চেম্বারের পালস জেনারেটর একটি স্টার্টিং পালস পাঠায় যা তারের মাধ্যমে প্রেরণ করে, এটি একটি ঘূর্ণায়মান চৌম্বকীয় ক্ষেত্র তৈরি করে।যখন এই চৌম্বক ক্ষেত্রটি ফ্লোট বলের স্থায়ী চৌম্বক ক্ষেত্রের সাথে মিলিত হয়, তখন এটি একটি চৌম্বকীয় স্ট্রেচিং প্রভাব তৈরি করে, যার ফলে নির্দেশিত তরঙ্গের তারটি মোচড় দেয় এবং একটি ধ্রুব গতির যান্ত্রিক তরঙ্গ তৈরি করে যা দুটি দিকে প্রেরণ করে।যান্ত্রিক তরঙ্গ পরিমাপের রডের শেষ প্রান্তে পৌঁছানো ড্যাম্পার দ্বারা শোষিত হয়।ইলেকট্রনিক চেম্বারে ফিরে আসা যান্ত্রিক তরঙ্গ ইলেকট্রনিক চেম্বারে ইনস্টল করা শক্তি পিকআপ ডিভাইস দ্বারা অনুভূত হয় এবং তারপরে সংশ্লিষ্ট বর্তমান নাড়িতে রূপান্তরিত হয়।এনার্জি পিকআপ ডিভাইস তরল স্তরের সঠিক পরিমাপ দিতে দুটি ডালের মধ্যে সময়ের পার্থক্য গণনা করে।
ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারনকশা বৈশিষ্ট্য
◎ বিস্তৃত প্রযোজ্যতা, বিভিন্ন ধরনের প্রোব ফর্ম, প্রসেস কানেকশন ফর্ম, এবং উৎপাদন উপকরণ, যা কাস্টমাইজ করা যায়।
◎ শক্তিশালী নির্ভরযোগ্যতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল গেজ ওয়েভগাইড নীতি গ্রহণ করে।পুরো কনভার্টারটি একটি স্টেইনলেস স্টিলের টিউবে আবদ্ধ, যা পরিমাপের মাধ্যমের সাথে যোগাযোগহীন।সেন্সর নির্ভরযোগ্যভাবে কাজ করে এবং একটি দীর্ঘ সেবা জীবন আছে।
◎ উচ্চ নির্ভুলতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল গেজ ওয়েভগাইড পালসের সাথে কাজ করে, পরিমাপ করা স্থানচ্যুতি কাজ চলাকালীন প্রারম্ভিক পালস এবং শেষ নাড়ির সময় পরিমাপ করে নির্ধারিত হয়, তাই পরিমাপের নির্ভুলতা বেশি এবং রেজোলিউশন 0.01% এর চেয়ে ভাল এফএস, যা একটি নির্ভুলতা যা অন্যান্য সেন্সরগুলির সাথে অর্জন করা কঠিন।
◎ চমৎকার নিরাপত্তা: ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল গেজের উচ্চ বিস্ফোরণ-প্রমাণ কার্যক্ষমতা রয়েছে, এটি অভ্যন্তরীণভাবে নিরাপদ এবং ব্যবহার করা নিরাপদ, এবং রাসায়নিক কাঁচামাল এবং দাহ্য তরল পরিমাপের জন্য বিশেষভাবে উপযুক্ত।ম্যানুয়াল পরিমাপের নিরাপত্তাহীনতা এড়াতে পরিমাপের সময় ট্যাঙ্কের কভার খোলার জন্য এটি অপ্রয়োজনীয়।
◎ ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ ইনস্টল করা এবং রক্ষণাবেক্ষণ করা সহজ: ম্যাগনেটোস্ট্রিক্টিভ লেভেল গেজ সাধারণত ট্যাঙ্কের উপরে বিদ্যমান পাইপের অরিফিসের মাধ্যমে ইনস্টল করা হয়, বিশেষত ভূগর্ভস্থ স্টোরেজ ট্যাঙ্ক এবং স্টোরেজ ট্যাঙ্কগুলির ইনস্টলেশনের জন্য উপযুক্ত যা চালু করা হয়েছে, এবং ইনস্টলেশন প্রক্রিয়া চলাকালীন স্বাভাবিক উত্পাদন প্রভাবিত করে না।
ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার পণ্য পরামিতি
সাধারণ দরখাস্ত | তরল |
পণ্যের ধরণ | NYCZ500 |
প্রোব রড উপাদান | 304, 316 (ঐচ্ছিক) |

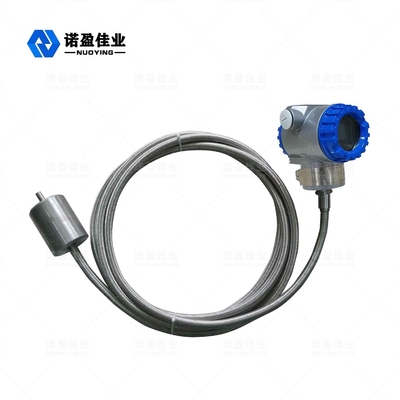

দুরত্ব পরিমাপ করা | 0-50 ~ 5000 মিমি (তারের ধরন: 25 মি) |
নির্ভুলতা পরিমাপ | +0.5 মিমি |
প্রক্রিয়া তাপমাত্রা | - 40~+200 ℃ পরিবেষ্টিত তাপমাত্রা: - 40~+80 ℃ তাপমাত্রার প্রভাব: ± 0.5 ℃ |
প্রতিক্রিয়া সময় | 0.2~5ms |
প্রক্রিয়া চাপ | - 0.1~+10.0MPa |
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ, বন্ধনী (ঐচ্ছিক) |
বৈদ্যুতিক ইন্টারফেস | M20 x 1.5, G3/4'' |
পাওয়ার সাপ্লাই | 24VDC, 220VAC (ঐচ্ছিক) |
সিগন্যাল আউটপুট | 4... 20mA/HART/RS485 |
সাইটে প্রদর্শন করুন | LCD (ঐচ্ছিক) |
সুরক্ষা গ্রেড | IP65 |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 (শংসাপত্রে বিশদ বিবরণ) |
ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারপণ্যের আবেদন
শিল্প ক্ষেত্রে তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ
রাসায়নিক প্রক্রিয়া তরল স্তর নিয়ন্ত্রণ ফার্মাসিউটিক্যাল ট্যাঙ্কের তরল স্তর নিয়ন্ত্রণ
খাদ্য এবং পানীয় ট্যাংক নিয়ন্ত্রণ বাঁধ জল স্তর পর্যবেক্ষণ
পানীয় জল এবং পয়ঃনিষ্কাশন চিকিত্সার জন্য তেল-জল ইন্টারফেসের পরিমাপ এবং নিয়ন্ত্রণ
অন্যান্য তরল স্তর পরিমাপ এবং গ্যাস স্টেশনে মিটারিং ম্যানেজমেন্ট সিস্টেমের নিয়ন্ত্রণ
