পণ্যের বিবরণ:
|
অ্যাপ্লিকেশন: | তরল, ইন্টারফেস পরিমাপ | পণ্যের ধরণ: | NYCZ500 |
---|---|---|---|
অ্যান্টেনা ফর্ম: | লাইন টাইপ, রড টাইপ | অ্যান্টেনা উপাদান: | 304, 316 |
দুরত্ব পরিমাপ করা: | 0-50 ~ 5000 মিমি (তারের ধরন: 25 মিটার) | পরিমাপের যথার্থতা: | ±0.5 মিমি |
সিগন্যাল আউটপুট: | 4... 20mA/HART/RS485/Modbus... | ||
লক্ষণীয় করা: | 20mA রাসায়নিক পদার্থ ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ,ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ 5000 মিমি,লাইন টাইপ ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল গেজ |

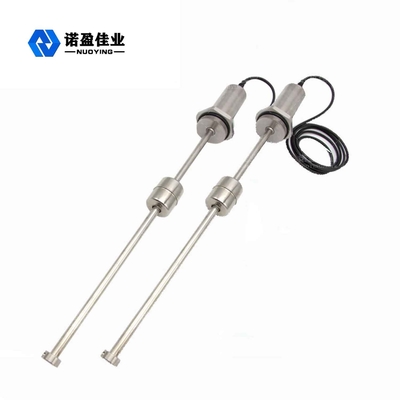

রাসায়নিক পদার্থের জন্য নিরাপত্তা ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল গেজের সঠিকতা ±0.5 মিমি
কাজ নীতি

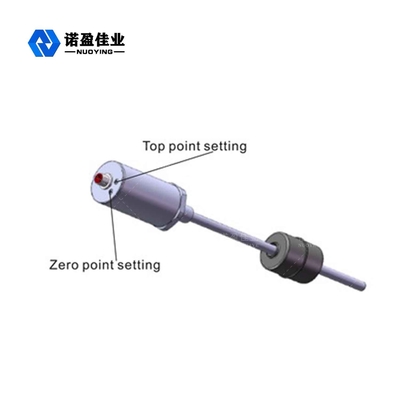

ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজের কাজের নীতি চিত্রে দেখানো হয়েছে।পণ্য প্রধানত পরিমাপ রড, ইলেকট্রনিক গুদাম এবং অ-যোগাযোগ ফ্লোটিং বল পরিমাপ রড উপর সেট গঠিত হয়. রড একটি magnetostrictive তারের (তরঙ্গ গাইড তার) দিয়ে সজ্জিত করা হয়.রডটি নন-ম্যাগনেটিক স্টেইনলেস স্টিল পাইপ দিয়ে তৈরি, যা ওয়েভ গাইড তারকে খুব ভালোভাবে রক্ষা করে।
যখন ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ কাজ করে, তখন ইলেকট্রনিক চেম্বারে পালস জেনারেটর একটি প্রাথমিক পালস পাঠায়, যা ওয়েভ গাইড তারে প্রেরণ করা হয় যখন এই চৌম্বক ক্ষেত্রটি ভাসমান বলের স্থায়ী চৌম্বক ক্ষেত্রের সাথে মিলিত হয়, তখন চৌম্বকীয় প্রভাব তৈরি হয়, যা তরঙ্গ গাইড তারের মোচড় দেয় এবং একটি ধ্রুবক গতি যান্ত্রিক তরঙ্গ তৈরি করে।উভয় দিকের যান্ত্রিক তরঙ্গ সংক্রমণ, রডের শেষে আগত যান্ত্রিক তরঙ্গ ড্যাম্পার দ্বারা শোষিত হয়, যান্ত্রিক তরঙ্গের দিক থেকে ফিরে ইলেকট্রনিক স্টোরহাউসে ইনস্টল করা হয়েছিল ইলেকট্রনিক স্টোরহাউসে অনুভূত প্রতিষ্ঠানগুলি বাছাই করতে পারে, সংশ্লিষ্ট বর্তমান পালস মধ্যে অনুবাদ , দুটি ডালের মধ্যে সময়ের পার্থক্য গণনা করার জন্য প্রতিষ্ঠান নিতে পারে, পরিমাপ করে তরল স্তরের উচ্চতা সঠিকভাবে পরিমাপ করা যায়।
নকশা বৈশিষ্ট্য
* ব্যাপক প্রযোজ্যতা, বিভিন্ন ধরণের প্রোব ফর্ম, বিভিন্ন প্রক্রিয়া সংযোগ ফর্ম, বিভিন্ন ধরণের উত্পাদন উপকরণ রয়েছে, কাস্টমাইজড ডিজাইন করা যেতে পারে।
* শক্তিশালী নির্ভরযোগ্যতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ ওয়েভগাইড নীতি গ্রহণ করে, কোন যান্ত্রিক চলমান অংশ নেই, তাই কোন ঘর্ষণ এবং কোন পরিধান নেই।পুরো কনভার্টারটি স্টেইনলেস স্টীল টিউবে আবদ্ধ, এবং পরিমাপ মাধ্যমটি যোগাযোগে নেই, সেন্সরটি নির্ভরযোগ্যভাবে কাজ করে এবং দীর্ঘ জীবন রয়েছে।
* উচ্চ নির্ভুলতা: যেহেতু ম্যাগনেটোস্ট্রিকশন লেভেল গেজ ওয়েভগাইড পালসের সাথে কাজ করে, পরিমাপ করা স্থানচ্যুতি স্পন্দন শুরু এবং শেষ নাড়ির সময় পরিমাপ করে নির্ধারিত হয়, তাই পরিমাপের নির্ভুলতা বেশি, রেজোলিউশন 0.01% FS এর চেয়ে ভাল, যা করা কঠিন অন্যান্য সেন্সর দিয়ে অর্জন।
* ভালো নিরাপত্তা: ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজের উচ্চ বিস্ফোরণ-প্রমাণ কার্যক্ষমতা, অভ্যন্তরীণভাবে নিরাপদ বিস্ফোরণ-প্রমাণ, নিরাপদ ব্যবহার, বিশেষ করে রাসায়নিক কাঁচামাল এবং দাহ্য তরল পরিমাপের জন্য উপযুক্ত।ম্যানুয়াল পরিমাপের নিরাপত্তাহীনতা এড়াতে পরিমাপের সময় ট্যাঙ্কের ঢাকনা খোলার প্রয়োজন নেই।
* ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ইনস্টল করা এবং রক্ষণাবেক্ষণ করা সহজ: ম্যাগনেটোস্ট্রিক্টিভ লিকুইড লেভেল মিটার সাধারণত ট্যাঙ্কের বিদ্যমান পাইপ পোর্টের মাধ্যমে ইনস্টল করা হয়, বিশেষত ভূগর্ভস্থ স্টোরেজ ট্যাঙ্ক এবং সঞ্চয়স্থানের ট্যাঙ্ক ইনস্টল করার জন্য উপযুক্ত, এবং এটি প্রভাবিত করতে পারে না। ইনস্টলেশন প্রক্রিয়ায় স্বাভাবিক উত্পাদন।
টেকনিক্যাল প্যারামিটার
বৈশিষ্টসূচক অ্যাপ্লিকেশন | তরল, ইন্টারফেস পরিমাপ |
পণ্যের ধরণ | NYCZ500 |
অ্যান্টেনা ফর্ম | লাইন টাইপ, রড টাইপ |
অ্যান্টেনা উপাদান | 304, 316 |
দুরত্ব পরিমাপ করা | 0-50 ~ 5000 মিমি (তারের ধরন: 25 মিটার) |
পরিমাপের যথার্থতা | ±0.5 মিমি |
পাওয়ার সাপ্লাই | 24 VDC (দুই লাইন, চার লাইন), 220 VAC |
সিগন্যাল আউটপুট | 4... 20mA/HART/RS485/Modbus... |
বর্তমান কাজ | 4.. 20mA |
লোড বৈশিষ্ট্য | বর্তমান আউটপুট, সর্বোচ্চ লোড প্রতিরোধের 6009;ভোল্টেজ আউটপুটে, সর্বাধিক লোড প্রতিরোধের 2mA হয় |
প্রক্রিয়া তাপমাত্রা | -40~ +200℃ |
প্রতিক্রিয়া সময় | 0.2~5ms |
প্রক্রিয়া চাপ | -0.1 থেকে 10.0MPa |
প্রক্রিয়া সংযোগ | থ্রেড, বন্ধনী, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
সুরক্ষা গ্রেড | IP65, IP67, IP68 (ঐচ্ছিক) |
বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6 Ga, ExdⅡCT6Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
*মন্তব্য: পণ্য আপনার নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে!
আরো পণ্য বিস্তারিত জন্য, আমার সাথে যোগাযোগ করুন!ধন্যবাদ ~
