পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | তরল স্তর এবং ইন্টারফেস পরিমাপ | পণ্য মডেল: | NYCZ500 |
---|---|---|---|
অ্যান্টেনা ফর্ম টাইপ: | তারের, রড | অ্যান্টেনা ফর্ম উপাদান: | 304, 316 |
পরিমাপের নির্ভুলতা: | ±0.5 মিমি | প্রক্রিয়া চাপ: | -0.1 ~10 MPa |
প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ (ঐচ্ছিক) | বিস্ফোরণ-প্রমাণ গ্রেড: | Exia II CT6Ga, Exd II CT6Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |

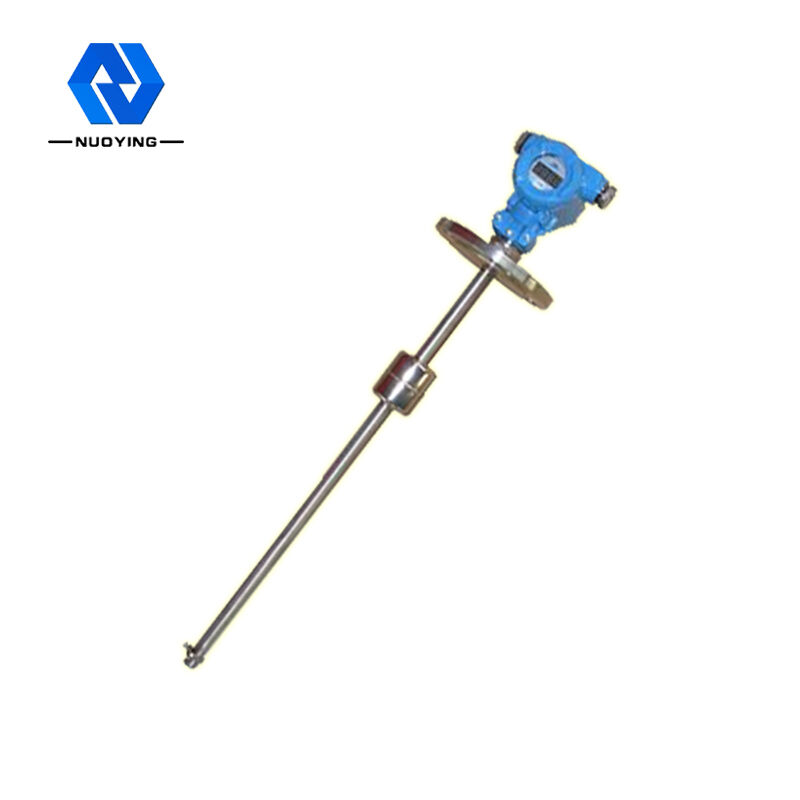

লক্ষণীয় করা: | ফ্ল্যাঞ্জ ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ,রড টাইপ ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার,ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল গেজ 0.5 মিমি |

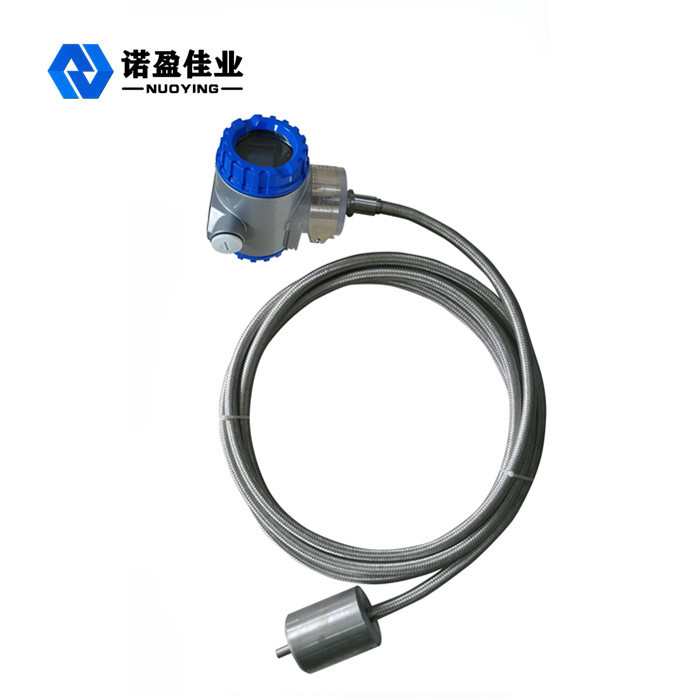

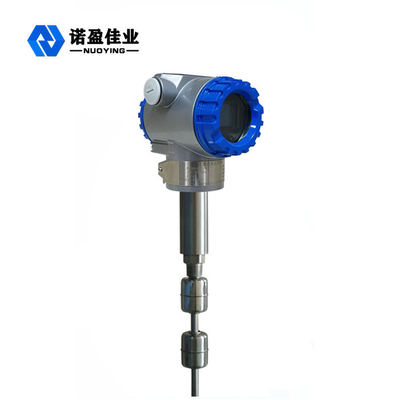

উচ্চ নির্ভুলতা ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার সহজ ইনস্টলেশন
ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারের কাজের নীতি
যখন ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার কাজ করে, তখন ইলেকট্রনিক চেম্বারের পালস জেনারেটর একটি প্রারম্ভিক পালস পাঠায়।ওয়েভগাইড তারে যখন প্রারম্ভিক পালস প্রেরণ করা হয়, তখন একটি ঘূর্ণমান চৌম্বক ক্ষেত্র ওয়েভগাইড তারের দিক বরাবর এগিয়ে যায়।যখন চৌম্বক ক্ষেত্রটি ভাসমান বলের স্থায়ী চৌম্বক ক্ষেত্রের সাথে মিলিত হয়, তখন চৌম্বকীয় প্রভাব তৈরি হয়, যার ফলে ওয়েভগাইড তারটি একটি ধ্রুব গতির যান্ত্রিক তরঙ্গ তৈরি করতে পাক দেয়।এই যান্ত্রিক তরঙ্গ দুই দিকে প্রসারিত হয়।যান্ত্রিক তরঙ্গ পরিমাপের রডের শেষ প্রান্তে পৌঁছানো ড্যাম্পার দ্বারা শোষিত হয়।ইলেকট্রনিক বিনের দিকে ফিরে যান্ত্রিক তরঙ্গটি ইলেকট্রনিক বিনে ইনস্টল করা শক্তি পিকআপ প্রক্রিয়া দ্বারা অনুভূত হয় এবং সংশ্লিষ্ট বর্তমান ডালে রূপান্তরিত হয়।শক্তি পিকআপ প্রক্রিয়া তারপর পরিমাপ করা তরল স্তরের উচ্চতা সঠিকভাবে পরিমাপ করতে দুটি ডালের মধ্যে সময়ের পার্থক্য গণনা করে।
নকশা বৈশিষ্ট্যম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারের
◎একাধিক প্রোব ফর্ম, একাধিক প্রক্রিয়া সংযোগ ফর্ম, একাধিক উত্পাদন সামগ্রী এবং কাস্টমাইজযোগ্য নকশা সহ বিস্তৃত প্রযোজ্যতা
◎শক্তিশালী নির্ভরযোগ্যতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল গেজ ওয়েভগাইড নীতি গ্রহণ করে, তাই কোন যান্ত্রিক চলমান অংশ নেই, তাই কোন ঘর্ষণ এবং পরিধান নেই।পুরো কনভার্টারটি একটি স্টেইনলেস স্টিলের টিউবে আবদ্ধ, যা পরিমাপের মাধ্যমের সাথে যোগাযোগহীন।সেন্সর নির্ভরযোগ্যভাবে কাজ করে এবং একটি দীর্ঘ সেবা জীবন আছে
◎উচ্চ নির্ভুলতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ওয়েভগাইড পালসের সাথে কাজ করে, তাই পরিমাপ করা স্থানচ্যুতি স্টার্ট পালস এবং শেষ পালসের সময় পরিমাপ করে নির্ধারিত হয়, তাই পরিমাপের নির্ভুলতা উচ্চ এবং রেজোলিউশন 0.01% FS এর চেয়ে ভাল, যা অন্যান্য সেন্সর দিয়ে অর্জন করা কঠিন
◎উচ্চ নিরাপত্তা: ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারের উচ্চ বিস্ফোরণ-প্রমাণ কার্যক্ষমতা, অন্তর্নিহিত নিরাপত্তা এবং বিস্ফোরণ-প্রমাণ, নিরাপদ ব্যবহার এবং রাসায়নিক কাঁচামাল এবং দাহ্য তরল পরিমাপের জন্য বিশেষভাবে উপযুক্ত।ম্যানুয়াল পরিমাপের নিরাপত্তাহীনতা এড়াতে পরিমাপের সময় ট্যাঙ্কের কভার খোলার প্রয়োজন নেই।
◎ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ইনস্টল করা সহজ এবং রক্ষণাবেক্ষণ করা সহজ: ম্যাগনেটোস্ট্রিক্টিভ লিকুইড লেভেল মিটার সাধারণত ট্যাঙ্কের উপরে বিদ্যমান পাইপের অরিফিসের মাধ্যমে ইনস্টল করা হয়, বিশেষত ভূগর্ভস্থ স্টোরেজ ট্যাঙ্ক এবং স্টোরেজ ট্যাঙ্কগুলি ইনস্টল করার জন্য উপযুক্ত যা চালু করা হয়েছে, এবং ইনস্টলেশন প্রক্রিয়া চলাকালীন স্বাভাবিক অপারেশন প্রভাবিত হতে পারে না
প্রযুক্তিগত পরামিতিম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারের
সাধারণ দরখাস্ত | তরল, ইন্টারফেস পরিমাপ |
পণ্যের ধরণ |
NYCZ500 |
অ্যান্টেনা ফর্ম |
ক্যাবল, পোল টাইপ |
অ্যান্টেনা উপাদান |
304,316 |
দুরত্ব পরিমাপ করা | 0-50m~5000mm(তারের:25m) |
পরিমাপের নির্ভুলতা | ±0.5 মিমি |
পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন), 220VAC |
সংকেত আউটপুট |
4...20mA/HART/RS485/Modbus... |
বর্তমান কাজ |
4…20mA |
লোড বৈশিষ্ট্য | যখন বর্তমান আউটপুট হয়, সর্বাধিক লোড প্রতিরোধের 600Ω হয়;যখন ভোল্টেজ আউটপুট হয়, সর্বাধিক লোড প্রতিরোধের 2mA হয় |
প্রক্রিয়া তাপমাত্রা | -40~+200℃ |
প্রতিক্রিয়া সময় | 0.2~5ms |
প্রক্রিয়া চাপ | -0.1~10.0MPa |
প্রক্রিয়া সংযোগ | স্ক্রু থ্রেড, বন্ধনী, ফ্ল্যাঞ্জ (নির্বাচনযোগ্য) |
রেজোলিউশন অনুপাত | ±1 মিমি |
সুরক্ষার মাত্রা | IP65, IP67, IP68 (নির্বাচনযোগ্য) |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 Ga, Exd II CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
※দ্রষ্টব্য: পণ্যটি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
