পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | উচ্চ তাপমাত্রা এবং উচ্চ চাপ পরিবেশে তরল | অ্যান্টেনা উপাদান: | 304 |
---|---|---|---|
দুরত্ব পরিমাপ করা: | 15 মি | সিগন্যাল আউটপুট: | 4... 20mA/HART/RS485/Modbus... |
প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ | সুরক্ষা গ্রেড: | আইপি 68 |
বিস্ফোরণ-প্রমাণ গ্রেড: | ExiaIICT6Ga | ফ্রিকোয়েন্সি: | 500MHz-1.8Ghz |
লক্ষণীয় করা: | গাইডেড রাডার লেভেল ট্রান্সমিটার হাই টিমপ্রেচার,6 মি গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার,ডাস্ট গাইডেড ওয়েভ লেভেল ট্রান্সমিটার |

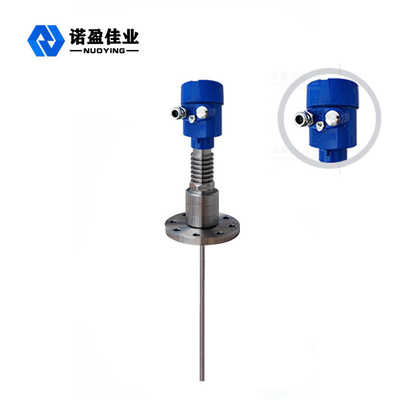

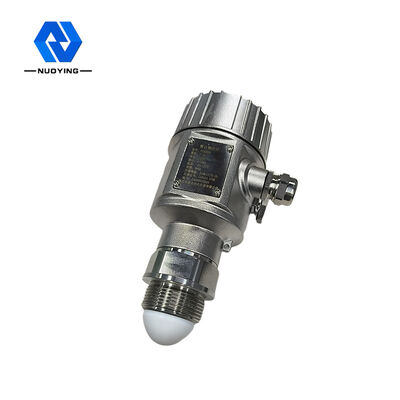

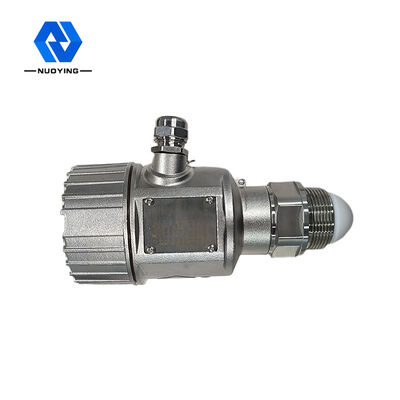

উচ্চ তাপমাত্রা এবং উচ্চ চাপ পরিবেশে তরলের জন্য NYRD 705 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার
উচ্চ তাপমাত্রা এবং উচ্চ চাপ পরিবেশে তরল জন্য NYRD 705 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটারের কাজের নীতি
গাইডেড লেজার ওয়েভ রাডার দ্বারা নির্গত অ্যান্টি-জারসিভ এবং শক্তিশালী মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিল ক্যাবল বা স্টিলের রড) বরাবর প্রচার করে এবং পরীক্ষিত মিডিয়ার মুখোমুখি হয়।অস্তরক ধ্রুবকের আকস্মিক পরিবর্তন অনুসারে, এটি প্রতিফলন ঘটায় এবং নাড়ি শক্তির একটি অংশ ফিরে প্রতিফলিত হয়।প্রেরিত নাড়ি এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান মাপা পদার্থের দূরত্বের সমানুপাতিক।
ইনপুট প্রক্রিয়াকরণ
গাইডেড ওয়েভ রাডার সরঞ্জাম হল একটি পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ফোকাস করে।রাডার টুল ওয়েভ আলোর গতিতে সঞ্চালিত হয়, এবং এগিয়ে চলার সময়টিকে ইলেকট্রনিক অ্যাকসিওরি এবং উপাদানগুলির দ্বারা উদ্দেশ্য স্তরের সংকেতে রূপান্তরিত করা যেতে পারে।প্রোবটি উচ্চ-ফ্রিকোয়েন্সি পালস এবং কঠিন নির্গত করে এবং তারের বা রড প্রোব বরাবর প্রচার করে।
আউটপুট প্রক্রিয়াকরণ
খালি ট্যাঙ্কের উচ্চতা E(= শূন্য), পূর্ণ ট্যাঙ্কের উচ্চতা F(= পূর্ণ পরিসর) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে, অ্যাপ্লিকেশন পরামিতি, যা স্বয়ংক্রিয়ভাবে 4-20mA আউটপুটের সাথে সঙ্গতিপূর্ণ পরিমাপের অবস্থার সাথে মিটারকে খাপ খাইয়ে নেবে।
উচ্চ তাপমাত্রা এবং উচ্চ চাপ পরিবেশে তরলের জন্য NYRD 705 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটারের ডিজাইন বৈশিষ্ট্য
◎গাইডেড ওয়েভ রাডার অবজেক্ট লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রসেসিং প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রসেসিং টেকনোলজি, যোগাযোগের পরিমাপ, উচ্চ-নির্ভুলতা পরিমাপ, আরও সঠিক পরিমাপের জন্য উপযুক্ত।cuttentluy, নির্দেশিত তরঙ্গ রাডার বাহ্যিক পরিবেশ যেমন মাঝারি তাপমাত্রা এবং আনুগত্য দ্বারা প্রভাবিত হয় না।
◎ 70-X সিরিজের নির্দেশিত তরঙ্গ রাডার অবজেক্ট লেভেল মিটার বহুমুখী জটিল কাজের অবস্থার জন্য উপযুক্ত এবং ভার্সপ্রসেস সংযোগ মোড এবং সনাক্তকরণ মডিউল ধরণের কারণে অ্যাপ্লিকেশনের জন্য উপযুক্ত।যেমন: উচ্চ তাপমাত্রা, উচ্চ-চাপ এবং নিম্ন অস্তরক ধ্রুবক মাধ্যম।
◎পালস ওয়ার্কিং মোড, কম নির্গমন শক্তি, বিভিন্ন ক্ষয়কারী, অ-ধাতু পাত্রে রাখা যেতে পারে, মানবদেহ এবং পরিবেশের কোন ক্ষতি হয় না।
উচ্চ তাপমাত্রা উচ্চ চাপ পরিবেশে তরল জন্য NYRD 705 গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটারের প্রযুক্তিগত পরামিতি
সাধারণ দরখাস্ত | তরল, নিম্ন অস্তরক ধ্রুবক, অন্তর্নির্মিত হিটিং কয়েল, মই, ভাসমান প্লেট |
ধুলো (ফ্লাই অ্যাশ, কংক্রিট এবং অন্যান্য মিডিয়া) | |
কঠিন (ছোট কণা, শস্য, নুড়ি, বালি | |
পণ্যের ধরণ | NYRD705 |
অ্যান্টেনা ফর্ম | রড টাইপ, ডবল ক্যাবল টাইপ, ডবল রড টাইপ |
অ্যান্টেনা উপাদান | 316 |
ইকো স্যাম্পলিং | 55 বার / সে |
দুরত্ব পরিমাপ করা | 15 মি |
পরিমাপের যথার্থতা | 0.05% ~ 0.1% FS |
পাওয়ার সাপ্লাই | 24ভিডিসি |
সিগন্যাল আউটপুট | 4... 20mA/HART/RS485/Modbus... |
প্রক্রিয়া তাপমাত্রা | -200~ +400 °C |
প্রক্রিয়া চাপ | -0.1~40MPa |
প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ |
বৈদ্যুতিক ইন্টারফেস | ½ " NPT |
সুরক্ষা গ্রেড | আইপি 68 |
বিস্ফোরণ-প্রমাণ গ্রেড | ExiaIICT6Ga |
※দ্রষ্টব্য: পণ্যটি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
