পণ্যের বিবরণ:
|
ইকো স্যাম্পলিং: | 55 বার / সে | দুরত্ব পরিমাপ করা: | 5মি |
---|---|---|---|
পরিমাপের যথার্থতা: | 0.05% ~ 0.1% F.S | পাওয়ার সাপ্লাই: | পাওয়ার সাপ্লাই 220VAC |
বৈদ্যুতিক ইন্টারফেস: | M20×1.5 , ½ " NPT | সুরক্ষা গ্রেড: | আইপি 67 |
অ্যান্টেনা ফর্ম: | রডের ধরন | সাধারণ দরখাস্ত: | উচ্চ চাপ, অন্তর্নির্মিত গরম কয়েল |
লক্ষণীয় করা: | ওয়াইজ গাইডেড ওয়েভ লেভেল ট্রান্সমিটার 6 মিটার,হাই প্রেসার জিডব্লিউআর টাইপ লেভেল ট্রান্সমিটার,অ্যান্টি ক্রোশন রাডার লেভেল ট্রান্সমিটার |

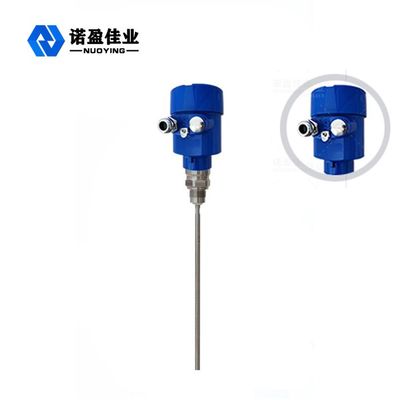

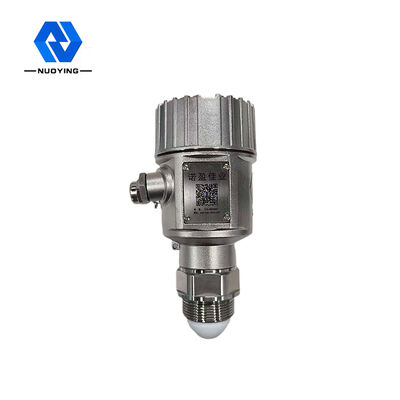

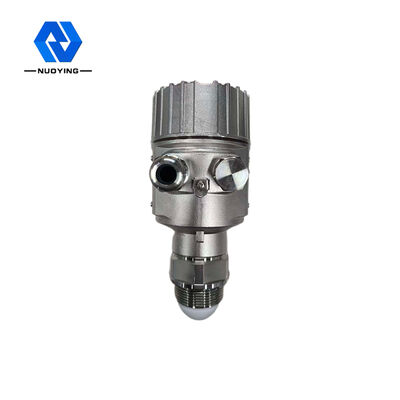

5মি ইউনিক ইকো ডিসকভারি গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার উচ্চ চাপ NYRD 702
5m ইউনিক ইকো ডিসকভারি গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার হাই প্রেসার NYRD 702 এর কাজের নীতি
নির্দেশিত তরঙ্গ রাডার দ্বারা নির্গত অ্যান্টি-জারসিভ এবং মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিল ক্যাবল বা স্টিলের রড) বরাবর প্রচার করে এবং পরীক্ষিত মিডিয়ার মুখোমুখি হয়।অস্তরক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে, এটি প্রতিফলন ঘটায় এবং নাড়ি শক্তির একটি অংশ ফিরে প্রতিফলিত হয়।প্রেরিত নাড়ি এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান মাপা মাধ্যমের দূরত্বের সমানুপাতিক।
আমিnput প্রক্রিয়াকরণ
গাইডেড ওয়েভ রাডার সরঞ্জাম হল একটি পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ফোকাস করে।রাডার সরঞ্জাম তরঙ্গ আলোর গতিতে সঞ্চালিত হয়, এবং চলমান সময় ইলেকট্রনিক উপাদান দ্বারা উদ্দেশ্য স্তরের সংকেতে রূপান্তরিত করা যেতে পারে।প্রোবটি উচ্চ-ফ্রিকোয়েন্সি পালস এবং তরল নির্গত করে এবং তারের বা রড প্রোব বরাবর প্রচার করে।
ওআউটপুট প্রক্রিয়াকরণ
খালি ট্যাঙ্কের উচ্চতা E(= শূন্য), সম্পূর্ণ ট্যাঙ্কের উচ্চতা F(= পূর্ণ পরিসর) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে, অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে 4-20mA আউটপুটের সাথে সঙ্গতিপূর্ণ পরিমাপের পরিবেশে মিটারকে মানিয়ে নেবে।
নকশা বৈশিষ্ট্য এর5মি ইউনিক ইকো ডিসকভারy গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার উচ্চ চাপ NYRD 702
◎গাইডেড ওয়েভ রাডার অবজেক্ট লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রসেসিং প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রসেসিং টেকনোলজি, যোগাযোগের পরিমাপ, উচ্চ-নির্ভুলতা পরিমাপ, আরও সঠিক পরিমাপের জন্য উপযুক্ত।একই সময়ে, নির্দেশিত তরঙ্গ রাডার বাহ্যিক পরিবেশ যেমন মাঝারি তাপমাত্রা এবং আনুগত্য দ্বারা প্রভাবিত হয় না।
◎ 70-X সিরিজের নির্দেশিত তরঙ্গ রাডার অবজেক্ট লেভেল মিটার বহুমুখী জটিল কাজের অবস্থার জন্য উপযুক্ত এবং ভার্সপ্রসেস সংযোগ মোড এবং সনাক্তকরণ মডিউল ধরণের কারণে অ্যাপ্লিকেশনের জন্য উপযুক্ত।যেমন: উচ্চ তাপমাত্রা, উচ্চ-চাপ এবং নিম্ন অস্তরক ধ্রুবক মাধ্যম।
◎পালস ওয়ার্কিং মোড, কম নির্গমন শক্তি, বিভিন্ন ক্ষয়কারী, অ-ধাতু পাত্রে রাখা যেতে পারে, মানবদেহ এবং পরিবেশের কোন ক্ষতি হয় না।
টেকনিক্যাল প্যারামিটারএর5মি ইউনিক ইকো ডিসকভারি গাইডেড ওয়েভ রাডার লেভেল ট্রান্সমিটার উচ্চ চাপ NYRD 702
সাধারণ দরখাস্ত | তরল অন্তর্নির্মিত গরম করার কয়েল, মই, ভাসমান প্লেট |
ধুলো চুনাপাথর গুঁড়া, সিমেন্ট গুঁড়া | |
কঠিন ছোট কণা, শস্য, নুড়ি, বালি | |
পণ্যের ধরণ | NYRD702 |
অ্যান্টেনা ফর্ম | তরঙ্গ গাইড টিউব প্রকার |
অ্যান্টেনা উপাদান | 316 |
ইকো স্যাম্পলিং | 55 বার / সে |
দুরত্ব পরিমাপ করা | 5 মি |
পরিমাপের যথার্থতা | 0.05% ~ 0.1% FS |
পাওয়ার সাপ্লাই | 24VDC (দুই তার, চার তার), |
সিগন্যাল আউটপুট | 4... 20mA/HART/RS485/Modbus... |
প্রক্রিয়া তাপমাত্রা | -40~ +250°C |
প্রক্রিয়া চাপ | -0.1~4.0MPa |
প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ |
বৈদ্যুতিক ইন্টারফেস | M20×1.5 , ½ " NPT |
সুরক্ষা গ্রেড |
আইপি 65, আইপি 67 |
বিস্ফোরণ-প্রমাণ গ্রেড |
ExdIICT6Gb |
※দ্রষ্টব্য: পণ্যটি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
