পণ্যের বিবরণ:
|
| দুরত্ব পরিমাপ করা: | 6 মি | অ্যান্টেনা উপাদান: | 304 (ঐচ্ছিক) |
|---|---|---|---|
| বৈদ্যুতিক ইন্টারফেস: | M20×1.5, 1/2 NPT | ইকো স্যাম্পলিং: | 55 বার/সেকেন্ড |
| মাঝারি তাপমাত্রা: | -40~+130℃ | প্রক্রিয়া চাপ: | -0.1~0.3MPa |
| সাধারণ দরখাস্ত: | তরল, বিশেষ করে কম অস্তরক ধ্রুবক, আলোড়ন এবং অন্যান্য জটিল অ্যাপ্লিকেশন | ||
| লক্ষণীয় করা: | লিকুইড গাইডেড ওয়েভ লেভেল ট্রান্সমিটার 6 মি,গাইডেড ওয়েভ রাডার লেভেল ট্রান্সডুসার,ফ্লুইড রাডার লেভেল গেজ |
||

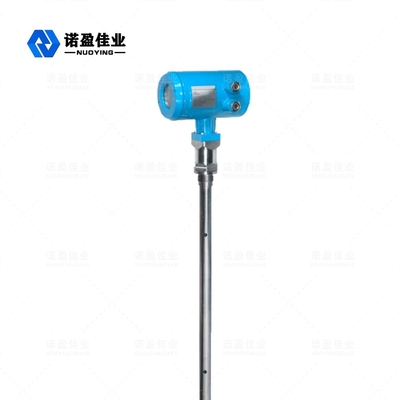

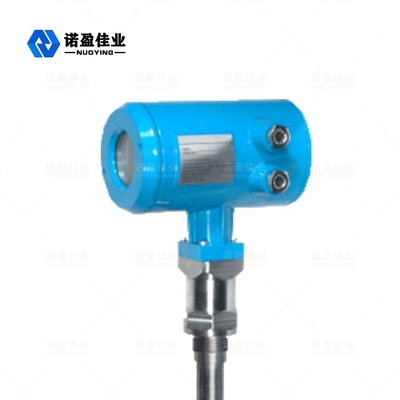

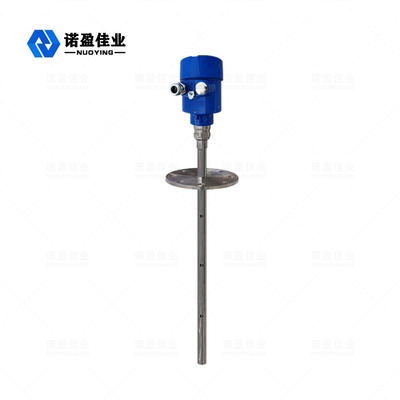

মানবদেহের জন্য অ-ক্ষতিকর 6মি লিকুইড গাইডেড ওয়েভ NYRD704 রাডার লেভেল ট্রান্সমিটার
NYRD704 রাডার লেভেল ট্রান্সমিটারের কাজের নীতি
নির্দেশিত তরঙ্গ রাডার উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ ডাল নির্গত করে যা সনাক্তকরণ উপাদান (স্টিল তার বা ইস্পাত রড) বরাবর ভ্রমণ করে।পরিমাপ করা মাধ্যমটির মুখোমুখি হওয়ার সময়, ডাইলেকট্রিক ধ্রুবক প্রতিফলনের আকস্মিক পরিবর্তনের কারণে নাড়ি শক্তির অংশ প্রতিফলিত হয়।নির্গত নাড়ি এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান মাপা মাধ্যমের দূরত্বের সমানুপাতিক।
ইনপুট:
গাইডেড ওয়েভ রাডার হল একটি পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে।রাডার তরঙ্গ আলোর গতিতে ভ্রমণ করে এবং ভ্রমণের সময়কে ইলেকট্রনিক্স দ্বারা লেভেল সিগন্যালে রূপান্তর করা যায়।প্রোব একটি উচ্চ ফ্রিকোয়েন্সি পালস নির্গত করে এবং এটি একটি তার বা রড প্রোব বরাবর প্রচার করে।যখন পালসটি উপাদান পৃষ্ঠের মুখোমুখি হয়, তখন এটি প্রতিফলিত হয় এবং যন্ত্রে রিসিভার দ্বারা গৃহীত হয়, যা দূরত্ব সংকেতকে একটি স্তরের সংকেতে রূপান্তর করে।
প্রতিফলিত সংকেত তারের বা রড প্রোব বরাবর যন্ত্রের ইলেকট্রনিক সার্কিট্রিতে প্রেরণ করা হয়।মাইক্রোপ্রসেসর সিগন্যাল প্রক্রিয়া করে এবং উপাদান পৃষ্ঠে মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করে।
ইকো সিগন্যালের সঠিক সনাক্তকরণ পালস সফ্টওয়্যার দ্বারা করা হয়।পদার্থের পৃষ্ঠের দূরত্ব D পালস টাইম ট্রাভেল T-এর সমানুপাতিক:
D = C × T/2 (C হল আলোর গতি)।
যেহেতু খালি ট্যাঙ্ক থেকে দূরত্ব E পরিচিত, উপাদান স্তর L হল:
L = E - D
আউটপুট:
এটি খালি ট্যাঙ্কের উচ্চতা E (= শূন্য বিন্দু), সম্পূর্ণ ট্যাঙ্কের উচ্চতা F (= পূর্ণ স্কেল) এবং কিছু প্রয়োগ পরামিতি প্রবেশ করে সেট করা হয়।অ্যাপ্লিকেশন পরামিতি স্বয়ংক্রিয়ভাবে পরিমাপের পরিবেশে যন্ত্রটিকে মানিয়ে নেয় এবং 4-20mA আউটপুটের সাথে মিলে যায়।
NYRD704 রাডার স্তরের ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য
1. ইন্টেলিজেন্ট রাডার লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য ইকো আবিষ্কার ইকো প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ করে।যোগাযোগের পরিমাপ, উচ্চ পরিমাপের নির্ভুলতা, আরও সঠিক পরিমাপ।এদিকে, নির্দেশিত তরঙ্গ রাডার অ্যান্টি-আঠালো এবং বাহ্যিক তাপমাত্রা যেমন মাঝারি তাপমাত্রা এবং আঠালো দ্বারা প্রভাবিত হয় না।
2. বিভিন্ন ধরনের প্রক্রিয়া সংযোগ পদ্ধতি এবং সনাক্তকরণ উপাদানের ধরন 70X সিরিজ গাইডেড ওয়েভ রাডার লেভেল মিটারকে বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।যেমন উচ্চ তাপমাত্রা, উচ্চ চাপ, নিম্ন অস্তরক ধ্রুবক মিডিয়া।
3. পালস ওয়ার্কিং মোড গ্রহণ করে, পণ্যটি অত্যন্ত কম শক্তি নির্গত করে এবং বিভিন্ন ধাতু এবং অ-ধাতু পাত্রে ইনস্টল করা যেতে পারে, যা মানব দেহ এবং পরিবেশের জন্য ক্ষতিকারক নয়।
NYRD704 রাডার স্তরের ট্রান্সমিটার প্রযুক্তিগত পরামিতি
| সাধারণ দরখাস্ত | তরল, বিশেষ করে কম অস্তরক ধ্রুবক, আলোড়ন এবং অন্যান্য জটিল অ্যাপ্লিকেশন |
| অ্যান্টেনা উপাদান | 304 (ঐচ্ছিক) |
| দুরত্ব পরিমাপ করা | 6 মি |
| নির্ভুলতা পরিমাপ | 0.05%-0.1%FS |
| পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন) |
| মাঝারি তাপমাত্রা | -40~+130℃ |
| প্রক্রিয়া চাপ | -0.1~0.3MPa |
| প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| সুরক্ষা স্তর | IP67 |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 (ঐচ্ছিক) |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
দ্রষ্টব্য: ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী ডিজাইন পণ্য কাস্টমাইজ করা যেতে পারে.
