পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল স্তর পরিমাপ | অ্যান্টেনা উপাদান: | 304, 316L (ঐচ্ছিক) |
|---|---|---|---|
| দুরত্ব পরিমাপ করা: | 0-50～5000mm (তারের ধরন: 25m) | পাওয়ার সাপ্লাই: | 24VDC (দুই লাইন, চার লাইন), 220VAC |
| প্রক্রিয়া তাপমাত্রা: | -40～+200℃ | প্রক্রিয়া চাপ: | -0.1~10.0MPa |
| প্রক্রিয়া সংযোগ: | থ্রেড, ফ্ল্যাঞ্জ, বন্ধনী (ঐচ্ছিক) | সিগন্যাল আউটপুট: | 4...20mA/HART/RS485... |
| লক্ষণীয় করা: | লিকুইড ম্যাগনেটিক লেভেল ট্রান্সমিটার,হোমিওথার্মি লিকুইড লেভেল গেজ,ম্যাগনেটিক লেভেল ট্রান্সমিটার 20mA |
||

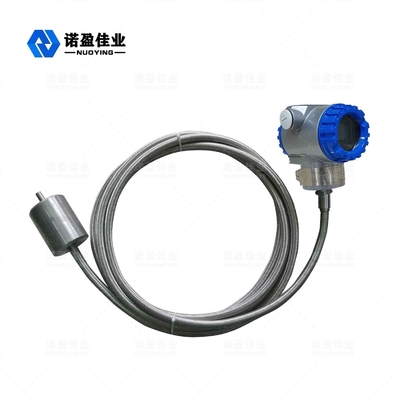

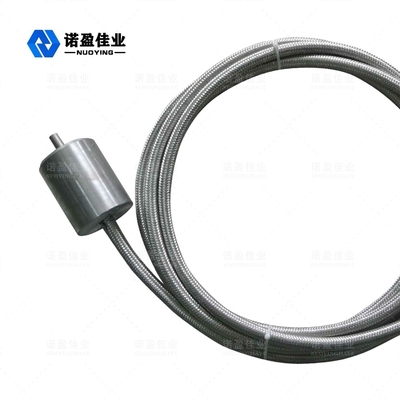

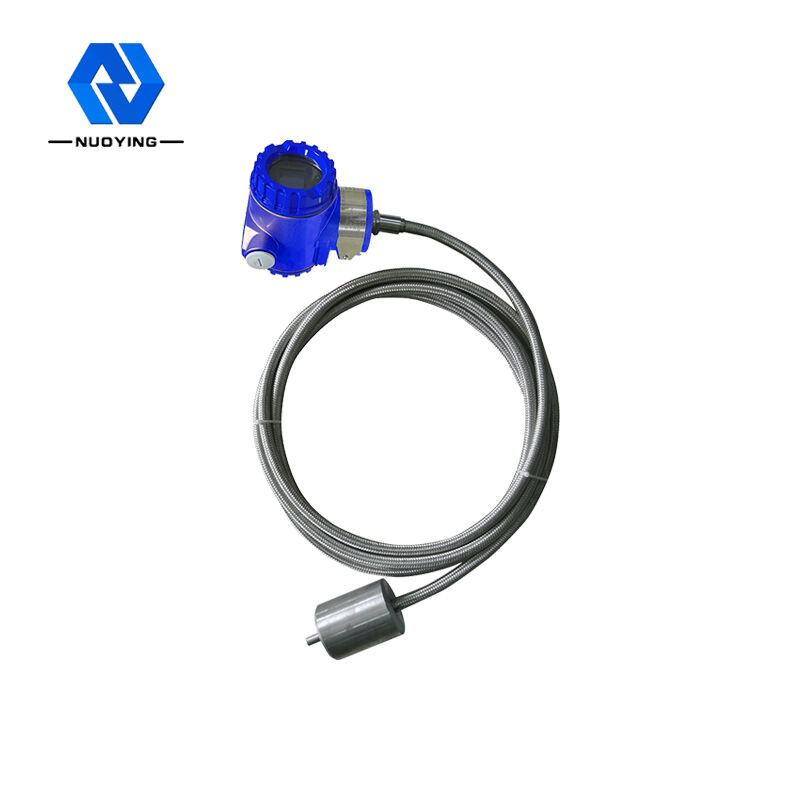

20mA হোমিওথার্মি লিকুইড NYCZ500 ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার
NYCZ500 ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার কাজের নীতি
ম্যাগনেটোস্ট্রিকটিভ লেভেল মিটারের কাজের নীতিটি চিত্রে দেখানো হয়েছে।পণ্যটিতে প্রধানত একটি পরিমাপের রড, একটি ইলেকট্রনিক বগি এবং পরিমাপের রডে একটি অ-যোগাযোগ ভাসমান বল থাকে।পরিমাপের রডটি ম্যাগনেটোস্ট্রিকটিভ তার (ওয়েভগাইড তার) দিয়ে সজ্জিত, এবং রডটি নন-ম্যাগনেটিক স্টেইনলেস স্টীল টিউব দিয়ে তৈরি, যা ওয়েভগাইড তারকে খুব ভালভাবে রক্ষা করে। যখন ম্যাগনেটোস্ট্রিকটিভ লেভেল মিটার কাজ করে, তখন ইলেকট্রনিক বগিতে পালস জেনারেটর পাঠায়। একটি প্রারম্ভিক পালস।যখন এই প্রারম্ভিক স্পন্দনটি ওয়েভগাইড তারে প্রেরণ করা হয়, তখন এটি একটি ঘূর্ণমান চৌম্বক ক্ষেত্র তৈরি করে যা ওয়েভগাইড তারের দিকে অগ্রসর হয়। এই যান্ত্রিক তরঙ্গটি দুটি দিকে প্রসারিত হয়, যান্ত্রিক তরঙ্গ যা পরিমাপের রডের শেষ প্রান্তে পৌঁছায় তা শোষিত হয়। ড্যাম্পার, যান্ত্রিক তরঙ্গ যা ইলেকট্রনিক বিনের দিকে ফিরে যায় তা ইলেকট্রনিক বিনে ইনস্টল করা শক্তি পিকআপ প্রক্রিয়া দ্বারা অনুভূত হয় এবং একটি সংশ্লিষ্ট কারেন্ট পালসে রূপান্তরিত হয় এবং শক্তি পিকআপ প্রক্রিয়া তারপরে দুটি ডালের মধ্যে সময়ের পার্থক্য গণনা করে পরিমাপ করা তরল স্তরের উচ্চতা সঠিকভাবে পরিমাপ করুন।
NYCZ500 ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ডিজাইন ফিচার
1. বিস্তৃত প্রযোজ্যতা, বিভিন্ন ধরণের প্রোব ফর্ম, বিভিন্ন প্রক্রিয়া সংযোগ ফর্ম, বিভিন্ন উত্পাদন উপকরণ, কাস্টমাইজড ডিজাইন করা যেতে পারে;
2. নির্ভরযোগ্যতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লেভেল মিটার ওয়েভগাইড নীতি গ্রহণ করে, সেখানে কোন যান্ত্রিক চলমান অংশ নেই, তাই কোন ঘর্ষণ নেই, কোন পরিধান নেই।সম্পূর্ণ রূপান্তরকারী একটি স্টেইনলেস স্টীল টিউব মধ্যে আবদ্ধ, এবং পরিমাপ মাধ্যম অ-যোগাযোগ, নির্ভরযোগ্য সেন্সর কাজ, দীর্ঘ জীবন.
3. উচ্চ নির্ভুলতা: যেহেতু ম্যাগনেটোস্ট্রিকটিভ লেভেল মিটার ওয়েভগাইড পালসের সাথে কাজ করে, তাই পরিমাপ করা স্থানচ্যুতি প্রারম্ভিক পালস এবং শেষ নাড়ির সময় পরিমাপ করে নির্ধারিত হয়, তাই পরিমাপের নির্ভুলতা উচ্চ এবং রেজোলিউশন 0.01% FS এর থেকে ভাল, যা অন্যান্য সেন্সর দিয়ে নির্ভুলতা অর্জন করা কঠিন।
4. ভালো নিরাপত্তা: ম্যাগনেটোস্ট্রিকটিভ লেভেল মিটারের উচ্চ বিস্ফোরণ-প্রমাণ কার্যক্ষমতা রয়েছে, অভ্যন্তরীণভাবে নিরাপদ, ব্যবহার করা নিরাপদ, বিশেষ করে রাসায়নিক পদার্থ এবং দাহ্য তরল পরিমাপের জন্য উপযুক্ত।ম্যানুয়াল পরিমাপের নিরাপত্তাহীনতা এড়িয়ে পরিমাপ করার সময় ট্যাঙ্কের ঢাকনা খোলার দরকার নেই।
5. ম্যাগনেটোস্ট্রিকটিভ লেভেল মিটার ইনস্টল করা সহজ এবং রক্ষণাবেক্ষণ করা সহজ: ম্যাগনেটোস্ট্রিক্টিভ লেভেল মিটার সাধারণত ট্যাঙ্কের শীর্ষে বিদ্যমান ছিদ্রের মাধ্যমে ইনস্টল করা হয়, বিশেষত ভূগর্ভস্থ স্টোরেজ ট্যাঙ্ক এবং ট্যাঙ্কগুলি ইনস্টল করার জন্য উপযুক্ত যা ইতিমধ্যে চালু আছে এবং প্রভাবিত করতে পারে না। ইনস্টলেশন প্রক্রিয়া চলাকালীন স্বাভাবিক উত্পাদন।
NYCZ500 ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার টেকনিক্যাল প্যারামিটার
| সাধারণ দরখাস্ত | তরল স্তর পরিমাপ |
| অ্যান্টেনা ফর্ম | প্রোবের ধরন, তারের ধরন |
| অ্যান্টেনা উপাদান | 304, 316L (ঐচ্ছিক) |
| দুরত্ব পরিমাপ করা | 0-50～5000mm (তারের ধরন: 25m) |
| পরিমাপের যথার্থতা | ＜0.25% (পরিসীমা＜20m) |
| পরিমাপ কোণ | 10° |
| পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন), 220VAC |
| প্রক্রিয়া তাপমাত্রা | -40～+200℃ |
| প্রক্রিয়া চাপ | -0.1~10.0MPa |
| প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ, বন্ধনী (ঐচ্ছিক) |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485... |
| বর্তমান কাজ | 4...20mA |
| লোড বৈশিষ্ট্য | বর্তমান আউটপুট জন্য সর্বোচ্চ লোড প্রতিরোধের 600Ω;ভোল্টেজ আউটপুটের জন্য সর্বাধিক লোড প্রতিরোধের 2mA |
| প্রতিক্রিয়া সময় | 0.2-5ms |
| সুরক্ষা স্তর | IP65, IP67, IP68 (ঐচ্ছিক) |
| বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6 Ga;ExiaⅡCT6 Gb |
NYCZ500 ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার অ্যাপ্লিকেশন ফিল্ড
1. শিল্প ক্ষেত্রের স্তর পরিমাপ এবং নিয়ন্ত্রণ
2. ট্যাংক স্তর পরিমাপ এবং নিয়ন্ত্রণ
3. রাসায়নিক প্রক্রিয়ায় তরল স্তর নিয়ন্ত্রণ
4. ফার্মাসিউটিক্যাল ট্যাঙ্কের তরল স্তর নিয়ন্ত্রণ
5. খাদ্য এবং পানীয় ট্যাংক নিয়ন্ত্রণ
6. বাঁধের পানির স্তর পর্যবেক্ষণ
7. পানীয় জল এবং পয়ঃনিষ্কাশন ব্যবস্থা
8. তেল-জল ইন্টারফেস পরিমাপ এবং নিয়ন্ত্রণ
9. গ্যাস স্টেশন মিটারিং ম্যানেজমেন্ট সিস্টেম
10. অন্যান্য তরল স্তর পরিমাপ এবং নিয়ন্ত্রণ...
