পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল, ধুলোর মিশ্রণ নেই | অ্যান্টেনা উপাদান: | পোল টাইপ, PTFE, 304 (ঐচ্ছিক) |
|---|---|---|---|
| দুরত্ব পরিমাপ করা: | 6 মি | মাঝারি তাপমাত্রা: | -40~+130℃,-40~+250℃ |
| প্রক্রিয়া সংযোগ: | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) | নির্ভুলতা পরিমাপ: | 0.05%-0.1% F.S |
| প্রক্রিয়া চাপ: | -0.1~4.0MPa | ||
| লক্ষণীয় করা: | IP67 গাইডেড রাডার লেভেল ট্রান্সমিটার,লিকুইড গাইডেড রাডার লেভেল ট্রান্সমিটার,6 মি রাডার টাইপ লেভেল ট্রান্সমিটার |
||

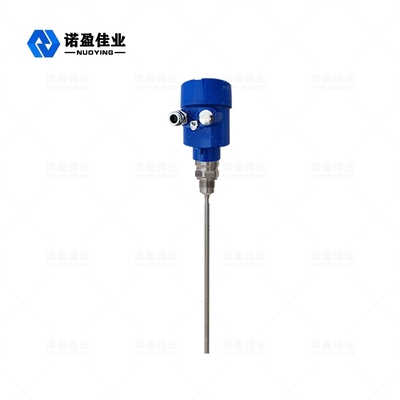

IP67 কোন তরল মিশ্রণ নয়, ধুলো NYRD702 গাইডেড রাডার লেভেল ট্রান্সমিটার
NYRD702 গাইডেড রাডার লেভেল ট্রান্সমিটারের কাজের নীতি
নির্দেশিত তরঙ্গ রাডার দ্বারা প্রেরিত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিলের তার বা ইস্পাত রড) বরাবর প্রচার করে।পরিমাপ করা মাধ্যমটির মুখোমুখি হওয়ার সময়, এটি অস্তরক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে প্রতিফলন ঘটায় এবং নাড়ি শক্তির কিছু অংশ ফিরে প্রতিফলিত হয়।প্রেরিত নাড়ি এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান মাপা মাধ্যম থেকে দূরত্বের সমানুপাতিক।
ইনপুট:
প্রতিফলিত সংকেত তারের বা রড প্রোব বরাবর যন্ত্রের ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়।মাইক্রোপ্রসেসর সিগন্যাল প্রক্রিয়া করে এবং উপাদান পৃষ্ঠে মাইক্রোওয়েভ পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করে।সঠিক ইকো সংকেত স্বীকৃতি পালস সফ্টওয়্যার দ্বারা সম্পন্ন হয়।
উপাদান পৃষ্ঠ থেকে দূরত্ব D নাড়ি সময় ভ্রমণ T-এর সমানুপাতিক:
D=C×T/2 (C হল আলোর গতি)।
যেহেতু খালি ট্যাঙ্কের দূরত্ব E পরিচিত, উপাদান স্তর L হল:
L=ED
আউটপুট:
এটি খালি ট্যাঙ্কের উচ্চতা E (= শূন্য পয়েন্ট), সম্পূর্ণ ট্যাঙ্কের উচ্চতা F (= সম্পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন পরামিতি ইনপুট করে সেট করা হয়।অ্যাপ্লিকেশন পরামিতি স্বয়ংক্রিয়ভাবে 4-20mA আউটপুট অনুরূপ, পরিমাপ পরিবেশে উপকরণ মানিয়ে যাবে.
NYRD702 গাইডেড রাডার লেভেল ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য
1. বুদ্ধিমান রাডার স্তরের মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য প্রতিধ্বনি আবিষ্কার ইকো প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ করে।যোগাযোগের পরিমাপ, উচ্চ পরিমাপের নির্ভুলতা, আরও সঠিক পরিমাপ।একই সময়ে, নির্দেশিত তরঙ্গ রাডার আনুগত্য প্রতিরোধী এবং বাহ্যিক তাপমাত্রা যেমন মাঝারি তাপমাত্রা এবং আনুগত্য দ্বারা প্রভাবিত হয় না।
2.বিভিন্ন ধরনের প্রসেস কানেকশন মোড এবং সনাক্তকরণ উপাদানের ধরন 70X সিরিজ গাইডেড ওয়েভ রাডার লেভেল মিটারকে বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।যেমন উচ্চ তাপমাত্রা, উচ্চ চাপ এবং নিম্ন অস্তরক ধ্রুবক মিডিয়া।
3. পালস ওয়ার্কিং মোডের সাথে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং মানব দেহ এবং পরিবেশের ক্ষতি ছাড়াই বিভিন্ন ধাতু এবং অ-ধাতু পাত্রে ইনস্টল করা যেতে পারে।
NYRD702 গাইডেড রাডার লেভেল ট্রান্সমিটার টেকনিক্যাল প্যারামিটার
| সাধারণ দরখাস্ত | তরল, ধুলোর মিশ্রণ নেই |
| অ্যান্টেনা উপাদান | পোল টাইপ, PTFE, 304 (ঐচ্ছিক) |
| দুরত্ব পরিমাপ করা | 6 মি |
| নির্ভুলতা পরিমাপ | 0.05%-0.1%FS |
| পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন) |
| মাঝারি তাপমাত্রা | -40~+130℃,-40~+250℃ |
| প্রক্রিয়া চাপ | -0.1~4.0MPa |
| প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| সুরক্ষা স্তর | IP67 |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 (ঐচ্ছিক) |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
দ্রষ্টব্য: পণ্য ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে.
NYRD702 গাইডেড রাডার লেভেল ট্রান্সমিটার অ্যাপ্লিকেশন ফিল্ড
1. পাওয়ার প্ল্যান্ট: জলাধার, সাইলো পাম্প, স্টিম ল্যাডলস, ছাই স্টোরেজ, তেল ট্যাঙ্ক ইত্যাদি।
2.অয়েলফিল্ড: অপরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, পরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, সেটলিং ট্যাঙ্ক, স্যুয়ারেজ ট্যাঙ্ক ইত্যাদি।
3. রাসায়নিক: অপরিশোধিত তেল পাতন টাওয়ার, কাঁচামাল সাইলো, মধ্যবর্তী সাইলো, প্রতিক্রিয়া ট্যাঙ্ক, অ্যামোনিয়া ট্যাঙ্ক, ইত্যাদি।
4.ধাতুবিদ্যা: কাঁচামাল সাইলোস, সহায়ক উপাদান সাইলোস, ইলেক্ট্রোলাইটিক সেল বাফার ট্যাঙ্ক, ইত্যাদি।
5. ফার্মাসিউটিক্যালস: চাইনিজ ফার্মাসিউটিক্যাল স্টোরেজ ট্যাঙ্ক, বিভাজক, ফার্মেন্টেশন ট্যাঙ্ক ইত্যাদি।
6. পেপার: কাঁচামাল সাইলো, স্টোরেজ টাওয়ার, শুকানোর ড্রাম, রাসায়নিক উপাদান স্টোরেজ সাইলো, ইত্যাদি।
7.অন্যান্য: কোয়ারি, পরিবেশ সুরক্ষা, জাহাজ নির্মাণ এবং অন্যান্য শিল্প।
