পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | ক্ষয়কারী তরল | অ্যান্টেনা উপাদান: | PTFE(ঐচ্ছিক) |
---|---|---|---|
দুরত্ব পরিমাপ করা: | 20 মি | পাওয়ার সাপ্লাই: | 24VDC (দুই লাইন, চার লাইন) |
মাঝারি তাপমাত্রা: | -40~+150℃ | প্রক্রিয়া চাপ: | -0.1~2.0MPa |
প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ, ফ্ল্যাঞ্জযুক্ত ফ্ল্যাঞ্জ (ঐচ্ছিক) | সিগন্যাল আউটপুট: | 4...20mA/HART/RS485/Modbus... |
লক্ষণীয় করা: | পোল টাইপ রাডার লেভেল ট্রান্সমিটার,লিকুইড লেভেল ট্রান্সমিটার 6GHz,লিকুইড রাডার লেভেল সুইচ |

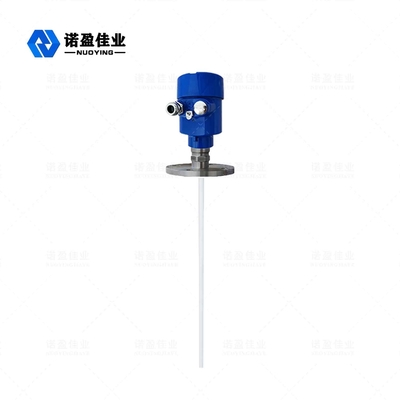

ডিসকাউন্টেড পোল টাইপ লিকুইড 6GHz NYRD802 রাডার লেভেল ট্রান্সমিটার
6GHz NYRD802 রাডার লেভেল ট্রান্সমিটার কাজের নীতি
খুব কম শক্তি সহ খুব সংক্ষিপ্ত মাইক্রোওয়েভ ডালগুলি অ্যান্টেনা সিস্টেমের মাধ্যমে প্রেরণ এবং গ্রহণ করা হয়।রাডার তরঙ্গ আলোর গতিতে ভ্রমণ করে। চলমান সময়কে ইলেকট্রনিক উপাদানের মাধ্যমে লেভেল সিগন্যালে রূপান্তর করা যায়।একটি বিশেষ সময় এক্সটেনশন পদ্ধতি খুব অল্প সময়ের মধ্যে স্থিতিশীল এবং সঠিক পরিমাপ নিশ্চিত করতে পারে।
এমনকি জটিল কাজের অবস্থার অধীনে মিথ্যা প্রতিধ্বনি থাকলেও, উপাদান স্তরের প্রতিধ্বনি সর্বশেষ মাইক্রোপ্রসেসর প্রযুক্তি এবং ডিবাগিং সফ্টওয়্যার দিয়ে সঠিকভাবে বিশ্লেষণ করা যেতে পারে।
ইনপুট:
অ্যান্টেনা প্রতিফলিত মাইক্রো পালস গ্রহণ করে এবং ইলেকট্রনিক সার্কিটে প্রেরণ করে।মাইক্রোপ্রসেসর সিগন্যাল প্রক্রিয়া করে এবং উপাদান পৃষ্ঠে মাইক্রো পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করে।সঠিক ইকো সংকেত স্বীকৃতি পালস সফ্টওয়্যার দ্বারা সম্পন্ন হয়, এবং নির্ভুলতা মিলিমিটার স্তরে পৌঁছাতে পারে।
উপাদান পৃষ্ঠ থেকে দূরত্ব D নাড়ি সময় ভ্রমণ T-এর সমানুপাতিক:
D=C×T/2(C হল আলোর গতি)
যেহেতু খালি ট্যাঙ্কের দূরত্ব E পরিচিত, উপাদান স্তর L হল:
L=ED
আউটপুট:
এটি খালি ট্যাঙ্কের উচ্চতা E (= শূন্য পয়েন্ট), সম্পূর্ণ ট্যাঙ্কের উচ্চতা F (= সম্পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন পরামিতি ইনপুট করে সেট করা হয়।অ্যাপ্লিকেশন পরামিতি স্বয়ংক্রিয়ভাবে 4-20mA আউটপুট অনুরূপ, পরিমাপ পরিবেশে উপকরণ মানিয়ে যাবে.
6GHz NYRD802 রাডার লেভেল ট্রান্সমিটার ডিজাইন ফিচার
1. বুদ্ধিমান রাডার স্তরের মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য প্রতিধ্বনি আবিষ্কার ইকো প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ করে।পণ্যটি বিভিন্ন জটিল কাজের অবস্থার জন্য প্রয়োগ করা যেতে পারে।
2. "ফলস ইকো লার্নিং" ফাংশনটি একাধিক মিথ্যা প্রতিধ্বনি অবস্থার অধীনে সঠিকভাবে সঠিক প্রতিধ্বনি সনাক্ত করতে যন্ত্রটিকে সক্ষম করে, যাতে সঠিক পরিমাপের ফলাফল পাওয়া যায়।
3. বিভিন্ন প্রক্রিয়া সংযোগ মোড এবং সনাক্তকরণ উপাদানের ধরন গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
4. পালস ওয়ার্কিং মোডের সাথে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং মানব দেহ এবং পরিবেশের ক্ষতি ছাড়াই বিভিন্ন ধাতু এবং অ-ধাতু পাত্রে ইনস্টল করা যেতে পারে।
6GHz NYRD802 রাডার লেভেল ট্রান্সমিটার টেকনিক্যাল প্যারামিটার
সাধারণ দরখাস্ত | ক্ষয়কারী তরল |
অ্যান্টেনা উপাদান | PTFE(ঐচ্ছিক) |
দুরত্ব পরিমাপ করা | 20 মি |
পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন) |
মাঝারি তাপমাত্রা | -40~+150℃ |
প্রক্রিয়া চাপ | -0.1~2.0MPa |
প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ, ফ্ল্যাঞ্জযুক্ত ফ্ল্যাঞ্জ (ঐচ্ছিক) |
নির্ভুলতা পরিমাপ | 0.05%-0.1%FS |
সুরক্ষা স্তর | IP67 |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
6GHz NYRD802 রাডার লেভেল ট্রান্সমিটারআবেদন ক্ষেত্র
1. পাওয়ার প্ল্যান্ট: জলাধার, সাইলো পাম্প, স্টিম ল্যাডলস, ছাই স্টোরেজ, তেল ট্যাঙ্ক ইত্যাদি।
2. অয়েলফিল্ড: অপরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, পরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, থ্রি-ফেজ বিভাজক, সেটলিং ট্যাঙ্ক, স্যুয়ারেজ ট্যাঙ্ক, ড্রিলিং মাড ট্যাঙ্ক ইত্যাদি।
3. রাসায়নিক: অপরিশোধিত তেল পাতন টাওয়ার, কাঁচামাল সাইলো, মধ্যবর্তী সাইলো, প্রতিক্রিয়া ট্যাঙ্ক, অ্যামোনিয়া ট্যাঙ্ক, অ্যাসফল্ট স্টোরেজ ট্যাঙ্ক, ইত্যাদি।
4.ধাতুবিদ্যা: কাঁচামাল সাইলোস, সহায়ক উপাদান সাইলোস, ইলেক্ট্রোলাইটিক সেল বাফার ট্যাঙ্ক, ইত্যাদি।
5.জল সম্পদ: খাল, জলাধার, কৃষিজমি সেচ, নদীর পানির স্তর পর্যবেক্ষণ, আকস্মিক বন্যা সতর্কতা, নগর বন্যা ইত্যাদি।
6. খাদ্যদ্রব্য: জুস ফ্যাক্টরি, দুধের কারখানা, কাঁচা চিনির স্টোরেজ ট্যাঙ্ক, টমেটো পেস্ট স্টোরেজ ট্যাঙ্ক, মদ্যপান স্টোরেজ ট্যাঙ্ক ইত্যাদি।
7. ফার্মাসিউটিক্যালস: চাইনিজ ফার্মাসিউটিক্যাল স্টোরেজ ট্যাঙ্ক, বিভাজক, ফার্মেন্টেশন ট্যাঙ্ক ইত্যাদি।
8.জল শোধনা: জলাধার, সেসপুল, ওয়াটার ট্রিটমেন্ট ট্যাঙ্ক, সেডিমেন্টেশন ট্যাঙ্ক, গভীর কূপ, পানীয় জলের নেটওয়ার্ক ইত্যাদি।
9. পেপার: কাঁচামাল সাইলো, স্টোরেজ টাওয়ার, শুকানোর ড্রাম, রাসায়নিক উপাদান স্টোরেজ সাইলো, ইত্যাদি।
10.অন্যান্য: কোয়ারি, কয়লা খনি, পরিবেশ সুরক্ষা, জাহাজ নির্মাণ এবং অন্যান্য শিল্প।
