পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | ড্রেন, জলাধার, নদী, হ্রদ, অগভীর ইত্যাদি। | অ্যান্টেনা উপাদান: | 316L(ঐচ্ছিক) |
|---|---|---|---|
| দুরত্ব পরিমাপ করা: | 30m,80m (ঐচ্ছিক) | পাওয়ার সাপ্লাই: | 24VDC (দুই লাইন, চার লাইন) |
| মাঝারি তাপমাত্রা: | -40~+80℃ | প্রক্রিয়া সংযোগ: | বন্ধনী, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| প্রক্রিয়া চাপ: | -0.1~2.0MPa | সিগন্যাল আউটপুট: | RS485/মডবাস... |
| লক্ষণীয় করা: | ঘরের তাপমাত্রা সলিড রাডার লেভেল মিটার,হর্ন টাইপ রাডার লেভেল সুইচ,IP67 রাডার লেভেল মিটার |
||

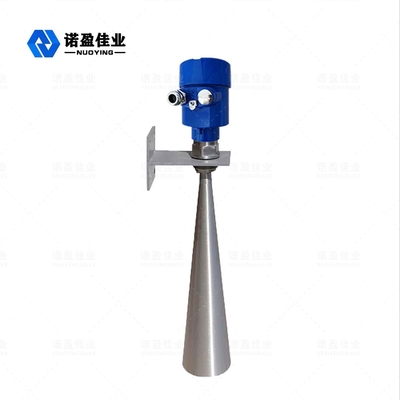

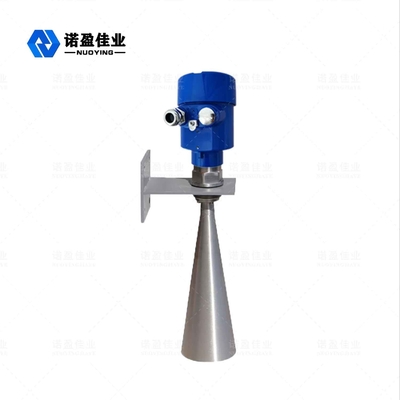

হর্ন টাইপ রুম-টেম্পারেচার সলিড 26GHz NYRD-SL রাডার লেভেল ট্রান্সমিটার
26GHz NYRD-SL রাডার লেভেল ট্রান্সমিটার কাজের নীতি
রাডার লেভেল মিটার NYRD80X সিরিজ সেন্সর হল একটি 26GHz হাই-ফ্রিকোয়েন্সি রাডার লেভেল মাপার যন্ত্র যার সর্বোচ্চ 80m দূরত্ব পরিমাপ করা হয়।অ্যান্টেনা আরও অপ্টিমাইজ করা হয়েছে, এবং নতুন দ্রুত মাইক্রোপ্রসেসর উচ্চ হারের সংকেত বিশ্লেষণ এবং প্রক্রিয়াকরণ করতে পারে, যন্ত্রটিকে প্রতিক্রিয়া কেটলি, কঠিন বিন এবং কিছু জটিল পরিমাপের পরিস্থিতিতে ব্যবহার করা যেতে পারে।
রাডার অবজেক্ট পজিশন অ্যান্টেনা একটি সরু মাইক্রোওয়েভ পালস নির্গত করে যা অ্যান্টেনার মাধ্যমে নিচের দিকে সঞ্চারিত হয়।পালস তরঙ্গ পরিমাপ করা মাধ্যমের পৃষ্ঠকে স্পর্শ করার পরে, এটি আবার প্রতিফলিত হয় এবং আবার অ্যান্টেনা সিস্টেম দ্বারা প্রাপ্ত হয়।সংকেতটি ইলেকট্রনিক সার্কিটের অংশে প্রেরণ করা হয় এবং স্বয়ংক্রিয়ভাবে অবজেক্ট লেভেল সিগন্যালে রূপান্তরিত হয় (কারণ ডালগুলি এত দ্রুত ভ্রমণ করে, একটি ইলেক্ট্রোম্যাগনেটিক তরঙ্গ তার লক্ষ্যে পৌঁছাতে এবং রিসিভারে ফিরে আসতে যে সময় লাগে তা প্রায় তাত্ক্ষণিক)।
পরিমাপের তথ্য: সর্পিল নীচের পৃষ্ঠ বা ফ্ল্যাঞ্জের সিলিং পৃষ্ঠ।
26GHz NYRD-SL রাডার লেভেল ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য
1. অ্যান্টেনার আকার ছোট, ইনস্টল করা সহজ;অ-যোগাযোগ রাডার, কোন পরিধান, কোন দূষণ.
2. হার্ডলি জারা এবং ফেনা দ্বারা প্রভাবিত;মাঝারি ঘনত্ব, তাপমাত্রা এবং চাপ পরিবর্তন দ্বারা প্রভাবিত হয় না।
3. গুরুতর ধুলো পরিবেশ উচ্চ ফ্রিকোয়েন্সি স্তর মিটার অপারেশন উপর সামান্য প্রভাব আছে.
4. সংক্ষিপ্ত তরঙ্গদৈর্ঘ্য, আনত কঠিন পৃষ্ঠতলের জন্য ভাল প্রতিফলন।
5. ছোট মরীচি কোণ এবং ঘনীভূত শক্তি।
6. পরিমাপ অন্ধ এলাকা ছোট, এবং ভাল ফলাফল ছোট ট্যাংক পরিমাপ জন্য অর্জন করা যেতে পারে.
7. উচ্চ সংকেত থেকে শব্দ অনুপাত এমনকি ওঠানামা অবস্থার অধীনে ভাল কর্মক্ষমতা জন্য.
8. উচ্চ ফ্রিকোয়েন্সি, কঠিন এবং নিম্ন অস্তরক ধ্রুবক মিডিয়া পরিমাপের জন্য সেরা পছন্দ।
26GHz NYRD-SL রাডার লেভেল ট্রান্সমিটার প্রযুক্তিগত পরামিতি
| সাধারণ দরখাস্ত | ড্রেন, জলাধার, নদী, হ্রদ, অগভীর ইত্যাদি। |
| অ্যান্টেনা উপাদান | 316L(ঐচ্ছিক) |
| দুরত্ব পরিমাপ করা | 30m,80m (ঐচ্ছিক) |
| নির্ভুলতা পরিমাপ | 0.05%-0.1%FS |
| পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন) |
| মাঝারি তাপমাত্রা | -40~+80℃ |
| প্রক্রিয়া সংযোগ | বন্ধনী, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| প্রক্রিয়া চাপ | -0.1~2.0MPa |
| সুরক্ষা স্তর | IP67 |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 (ঐচ্ছিক) |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
26GHz NYRD-SL রাডার লেভেল ট্রান্সমিটার অ্যাপ্লিকেশন ফিল্ড

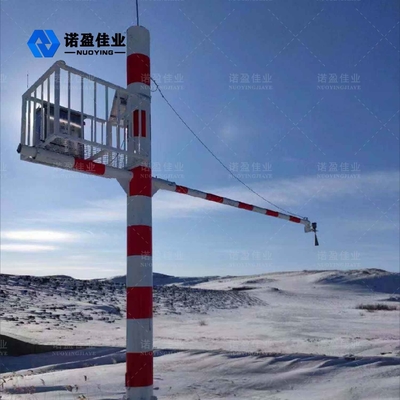

1.জল সম্পদ: খাল, জলাধার, কৃষিজমি সেচ, নদীর পানির স্তর পর্যবেক্ষণ, আকস্মিক বন্যা সতর্কতা, নগর বন্যা ইত্যাদি।
2.জল শোধনা: জলাধার, সেসপুল, ওয়াটার ট্রিটমেন্ট ট্যাঙ্ক, সেডিমেন্টেশন ট্যাঙ্ক, গভীর কূপ, পানীয় জলের নেটওয়ার্ক ইত্যাদি।
3.অন্যান্য: পরিবেশগত সুরক্ষা, জাহাজ নির্মাণ এবং অন্যান্য শিল্প।
