পণ্যের বিবরণ:
|
পণ্য মডেল: | NYSP-L864 | প্রোব উপাদান: | 304+PTFE(ঐচ্ছিক) |
---|---|---|---|
প্রোবের দৈর্ঘ্য: | 500 মিমি (দৈর্ঘ্য সাইট শর্ত অনুযায়ী কাস্টমাইজ করা যেতে পারে) | পাওয়ার সাপ্লাই: | 24VDC, 220VAC (ঐচ্ছিক) |
আউটপুট রিলে: | ডাবল পোল, ডাবল থ্রো (DPDT) আউটপুট, 5A, 24V DC বা 5A, 220VAC | শক্তি ক্ষতি সুরক্ষা: | খোলা, বন্ধ, ক্ষেত্র পরিবর্তনযোগ্য |
সময় বিলম্ব: | 0~30s নিয়মিত | পদ্ধতি সংযোগ: | থ্রেড/ফ্ল্যাঞ্জ (ঐচ্ছিক) |
লক্ষণীয় করা: | অ্যান্টি অ্যাডেসন অ্যাডমিটেন্স লেভেল সেন্সর,সফট ক্যাবল অ্যাডমিটেন্স লেভেল সুইচ,আরএফ অ্যাডমিট্যান্স টাইপ লেভেল সুইচ |

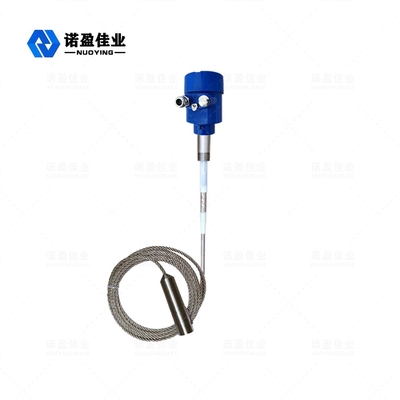

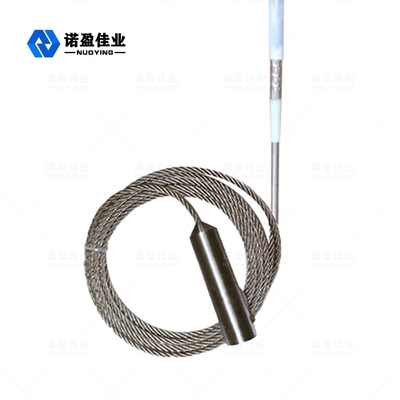

অ্যান্টি-আনুগত্য NYSP-L864 সফট কেবল RF অ্যাডমিটেন্স লেভেল সুইচ
NYSP-L864 RF অ্যাডমিটেন্স লেভেল সুইচ কাজের নীতি
রেডিও ফ্রিকোয়েন্সি অ্যাডমিটেন্স লেভেল সুইচের কাজের নীতি রেডিও ফ্রিকোয়েন্সি (আরএফ) ক্যাপাসিটিভ প্রযুক্তির উপর ভিত্তি করে।একটি রেডিও ফ্রিকোয়েন্সি প্রোবের জন্য প্রয়োগ করা হয় এবং ক্রমাগত বিশ্লেষণের মাধ্যমে, পার্শ্ববর্তী পরিবেশের প্রভাবগুলি নির্ধারণ করা হয়।যেহেতু সমস্ত উপাদানের একটি অনুমতি আছে এবং তাদের পরিবাহিতা বাতাসের থেকে আলাদা, তাই যখন প্রোব উপাদানটির সংস্পর্শে থাকে তখন ছোট ক্যাপাসিট্যান্স শিফট দ্বারা প্রতিফলিত সামগ্রিক প্রতিবন্ধকতা পরিবর্তিত হয়।কারণ শক্তিযুক্ত প্রোব এবং জাহাজের প্রাচীর ক্যাপাসিটরের দুটি মেরু প্লেট গঠন করে, প্রোবের অন্তরক এবং পার্শ্ববর্তী বায়ু অস্তরক পদার্থে পরিণত হয়, যখন বায়ু (যার অস্তরক ধ্রুবক 1.0) অন্য কোন উপাদান (অস্তরক) দ্বারা প্রতিস্থাপিত হয়। ধ্রুবক > 1), ক্যাপাসিটিভ প্রভাব উন্নত করা হয়।এইভাবে অ্যাপ্লিকেশন প্রতিবন্ধকতা পরিবর্তন.অর্থাৎ ক্যাপাসিট্যান্স মানের পরিবর্তন প্রতিবন্ধকতার পরিবর্তন ঘটায়।এই প্রভাবটি সার্কিট দ্বারা পরিমাপ করা হয় এবং সংবেদনশীলতা সেটিং (সার্কিট) দ্বারা প্রতিষ্ঠিত একটি রেফারেন্সের সাথে তুলনা করা হয়।
RF ভর্তির স্তরের সুইচ সংবেদনশীলতার সঠিক সেটিং সেন্সর আউটপুটে সঠিক পরিবর্তনকে প্রভাবিত করবে।প্রোবের Null-KoTeTM সার্কিট পরিমাপ সার্কিটটিকে প্রোবের উপাদান তৈরিকে উপেক্ষা করার অনুমতি দেয়, যা অন্যথায় সংবেদনশীলতা ব্যর্থতার কারণ হবে।Null-KoTeTM সার্কিটটি সেন্সিং প্রোবে একই রেডিও ফ্রিকোয়েন্সি সম্ভাব্য উত্তেজনা প্রয়োগ করতে ব্যবহৃত হয়।যেহেতু কারেন্ট একই সম্ভাবনায় প্রবাহিত হতে পারে না, তাই Null-KoTeTM সার্কিট কারেন্টের প্রবাহকে বাধা দেয় যা সাধারণত শক্তিযুক্ত প্রোব থেকে বাল্ক উপাদানের মাধ্যমে জাহাজের দেয়ালে প্রবাহিত হয়।এটি শক্তিযুক্ত প্রোবের চারপাশের উপাদান পরিমাপ করে, জমে থাকা উপাদান নয়।
NYSP-L864 RF অ্যাডমিটেন্স লেভেল সুইচ টেকনিক্যাল প্যারামিটার
সাধারণ দরখাস্ত | দৈর্ঘ্য 2 মিটারের বেশি, এটি উপরে উল্লম্বভাবে ইনস্টল করা আছে এবং একটি উল্লম্ব সুইচ হিসাবে ব্যবহার করা যেতে পারে,কয়লা পরিবাহক হিসাবে ব্যবহার করা যেতে পারে |
পণ্য মডেল | NYSP-L864 |
প্রোব উপাদান | 304+PTFE(ঐচ্ছিক) |
প্রোবের দৈর্ঘ্য | 500 মিমি (দৈর্ঘ্য সাইট শর্ত অনুযায়ী কাস্টমাইজ করা যেতে পারে) |
প্রক্রিয়া তাপমাত্রা | -40℃~+130℃ |
প্রক্রিয়া চাপ | <2.0MPa |
পাওয়ার সাপ্লাই | 24VDC, 220VAC (ঐচ্ছিক) |
সময় বিলম্ব | 0~30s নিয়মিত |
পদ্ধতি সংযোগ | থ্রেড/ফ্ল্যাঞ্জ (ঐচ্ছিক) |
শক্তি ক্ষতি সুরক্ষা | খোলা, বন্ধ, ক্ষেত্র পরিবর্তনযোগ্য |
আউটপুট রিলে | ডাবল পোল, ডাবল থ্রো (DPDT) আউটপুট, 5A, 24V DC বা 5A, 220VAC |
সুরক্ষা স্তর | IP67 |
বিস্ফোরণ প্রমাণ গ্রেড | Exia II CT6 |
NYSP-L864 RF অ্যাডমিটেন্স লেভেল স্যুইচ ডিজাইন বৈশিষ্ট্য
1. বিরোধী- আনুগত্য: পেটেন্ট বিরোধী আনুগত্য সার্কিট উপাদান আনুগত্য দ্বারা সৃষ্ট মিথ্যা সংকেত দূর করতে পারে.
2. শক্তিশালী বহুমুখিতা: এটি বিভিন্ন পরিবাহী এবং অ-পরিবাহী মিডিয়ার পরিমাপের জন্য প্রয়োগ করা যেতে পারে, যেমন তরল, সান্দ্র পদার্থ, কণা, গুঁড়ো এবং ফ্লাই অ্যাশ।
3. ডিটাচেবল প্রোব: কন্ট্রোলার এবং প্রোবের মধ্যে কোন তারের সংযোগ নেই।ইনকামিং এবং আউটগোয়িং উপকরণগুলিকে প্রভাবিত না করেই রক্ষণাবেক্ষণের জন্য যে কোনও সময় নিয়ামকটি সরানো এবং প্রতিস্থাপন করা যেতে পারে।
4. উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধের: -184°C থেকে 280°C পর্যন্ত কাজের পরিবেশের জন্য উপযুক্ত, এবং উচ্চ তাপমাত্রার জন্য সিরামিক প্রোবগুলিও পাওয়া যায়৷
5. আউটপুট ফর্ম: ডাবল-পোল ডাবল-থ্রো রিলে সিগন্যাল আউটপুট, একই সময়ে আউটপুট স্ট্যাটাস প্রদর্শনের জন্য একটি স্ট্যাটাস লাইট এবং 0 থেকে 30 সেকেন্ডের একটি বিলম্ব ফাংশন রয়েছে।
6.বুদ্ধিমান নির্ণয়: পাওয়ার চালু হওয়ার পরে, যন্ত্র সার্কিট স্বয়ংক্রিয়ভাবে সনাক্ত করে যে কাজের অবস্থা স্বাভাবিক কিনা।
