| ব্র্যান্ড নাম: | NUOYINGJIAYE |
| মডেল নম্বর: | NYSP-L863 (উচ্চ তাপমাত্রার ধরন) |
| MOQ.: | 1 |
| মূল্য: | $100 to $380 |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | 1000 পিসি/ প্রাক মাস |

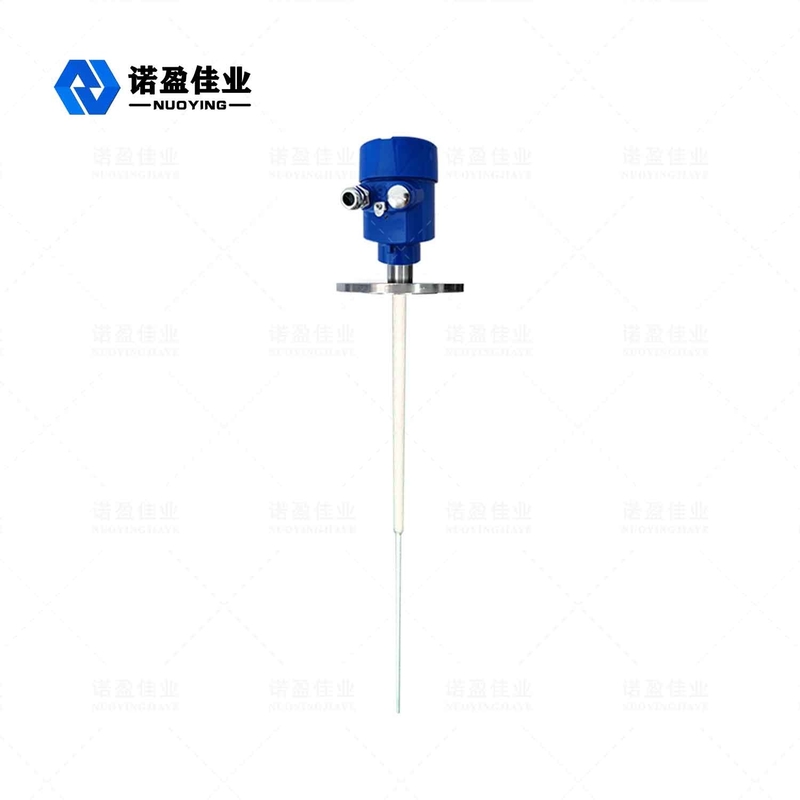

NYSP-L863 (উচ্চ তাপমাত্রা টাইপ)আরএফ এডমিট্যান্স সুইচ
আরএফ এডমিট্যান্স সুইচকে প্রায়শই আরএফ এডমিট্যান্স লেভেল মিটার বা আরএফ এডমিট্যান্স লেভেল মিটারও বলা হয়। আরএফ এডমিট্যান্স হ'ল ক্যাপাসিটিভ থেকে উন্নত একটি নতুন স্তর নিয়ন্ত্রণ প্রযুক্তি, যা আরও নির্ভরযোগ্য,আরো সঠিক এবং আরো ব্যাপকভাবে প্রয়োগযোগ্যএটি ক্যাপাসিটিভ লেভেল প্রযুক্তির একটি আপগ্রেড। তথাকথিত rf admittance, এর উপাদান দ্বারা প্রতিরোধের, ক্যাপাসিটিভ উপাদান,উপলব্ধি উপাদান সমন্বিত, এবং রেডিও ফ্রিকোয়েন্সি বা উচ্চ ফ্রিকোয়েন্সি রেডিও বর্ণালী, তাই রেডিও ফ্রিকোয়েন্সি admittance হিসাবে বোঝা যেতে পারে admittance একটি উচ্চ ফ্রিকোয়েন্সি রেডিও তরঙ্গ সঙ্গে পরিমাপ করা হয়. যখন যন্ত্র কাজ করছে,যন্ত্রের সেন্সর ট্যাঙ্কের দেয়াল এবং পরিমাপ মাধ্যমের সাথে প্রবেশের মান গঠন করে। যখন স্তর পরিবর্তন হয়, প্রবেশের মান সংশ্লিষ্টভাবে পরিবর্তিত হয়।সার্কিট ইউনিট স্তর পরিমাপ উপলব্ধি করতে স্তর সংকেত আউটপুট মধ্যে পরিমাপ প্রবেশ মান রূপান্তর.
এনওয়াইএসপি আরএফ এডমিট্যান্স সুইচটেকনিক্যাল প্যারামিটার
| অ্যাপ্লিকেশন | তরল,কণা,কণা, কঠিন অবস্থান নিয়ন্ত্রণ, বিশেষ করে উচ্চ |
| উপাদান | ৩১৬+ সিরামিক (বিকল্প) |
| প্রোব রড দৈর্ঘ্য | 500mm (প্রয়োজন অনুযায়ী কাস্টমাইজযোগ্য) |
| পাওয়ার সাপ্লাই | 24VDC, 220VAC (বিকল্প) |
| প্রক্রিয়া তাপমাত্রা | > +২৬০ ডিগ্রি সেলসিয়াস |
| প্রসেস চাপ | < ২.০ এমপিএ |
| প্রসেস সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (বিকল্প) |
| সময় বিলম্ব | 0〜30 সেকেন্ড স্থায়ী |
| পাওয়ার লস সুরক্ষা | খোলা, বন্ধ, ক্ষেত্র পরিবর্তনযোগ্য |
| আউটপুট রিলে | ডাবল পোল, ডাবল থ্রো (ডিপিডিটি) আউটপুট,5A, 24V DC বা 5A, 220VAC |
| সুরক্ষা গ্রেড | আইপি ৬৭ |
| বিস্ফোরণ প্রতিরোধী গ্রেড | Exia IICT6 (বিকল্প) |
※ দ্রষ্টব্যঃ পণ্য ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে!
আরএফ এডমিট্যান্স লেভেল সুইচ সংযুক্ত করার আগে, নিশ্চিত করুন যে যন্ত্র এবং পাওয়ার সাপ্লাই সামঞ্জস্যপূর্ণ (যেমন 220VAC যন্ত্র এবং 220VAC পাওয়ার সাপ্লাই) ।
A. লাইন পাওয়ার সাপ্লাই টাইপ (115VA.C বা 230VA.C) এসি পাওয়ার লাইন সংযোগঃ অগ্নি লাইন (H), মাঝারি লাইন (N) এবং গ্রাউন্ড তার (G), যদি তারের মান কালো, সাদা, সবুজ তিনটি রঙ নেই,সাবধানে থাকুন যাতে লিডকে বিভ্রান্ত না করেনদ্রষ্টব্যঃ মাটি অবশ্যই মাটিতে আবদ্ধ হতে হবে।
বি.সি. পাওয়ার সাপ্লাই (24VD.C)
24 ভিডিসি পাওয়ার লাইন তারের সংযোগঃ মূল (এইচ) শেষটি -24V (+), মূল (এন) শেষটি সাধারণ শেষ (-) এবং মূল (জি) শেষটি এখনও গ্রাউন্ড তার (জি), দ্রষ্টব্যঃ অবশ্যই groxinded হতে হবে।
C. কন্ট্রোল রিলে সংযোগ
এনওয়াইএসপি টাইপ এ রিলে আউটপুট যোগাযোগ টাইপ সি,দুই গ্রুপ ডাবল মেরু ডাবল নিক্ষেপ, 10 এ, 115 ভিএ.সি, প্রতিবন্ধকতা। হালকা কম ইন্ডাক্ট্যান্স লোডটি সোলিনয়েড ভালভ বা অ্যালার্মের জন্য ব্যবহার করা যেতে পারে।ভারী ইন্ডাক্ট্যান্স লোড মধ্যবর্তী রিলে দ্বারা চালিত করা আবশ্যকনিম্নলিখিত চিত্রটি পয়েন্ট লেভেল কন্ট্রোল ফাংশনের তিনটি সাধারণ সংযোগ মোড দেখায়।
