পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | 30মি | ফ্রিকোয়েন্সি: | 100MHZ-1.8GHZ |
---|---|---|---|
উপাদান: | 304,316L (ঐচ্ছিক) | প্রক্রিয়া সংযোগ: | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক), |
সুরক্ষা গ্রেড: | প্রদর্শন যন্ত্র IP67, IP67 | স্যাম্পলিং: | প্রতিধ্বনি 55 নমুনা / সে |
যোগাযোগ ইন্টারফেস: | HART যোগাযোগ প্রোটোকল | প্রক্রিয়া চাপ: | -0.1-4MPa |

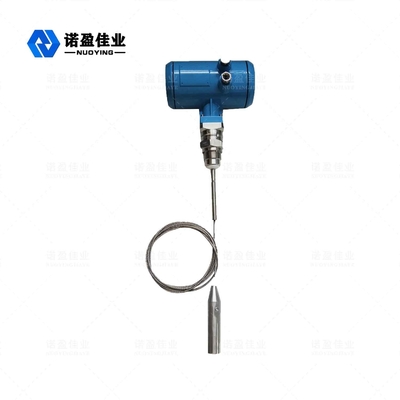

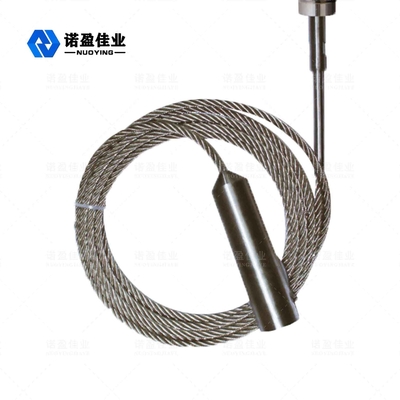

NYRD701 1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
পরামিতি |
ফ্রিকোয়েন্সি: 100MHZ-1.8GHZ পরিমাপ পরিসীমা:-তারের :0-30m;রড, সমাক্ষঃ 0-6 মি পুনরাবৃত্তিযোগ্যতা: ± 3 মিমি রেজোলিউশন: 1 মিমি নমুনা: প্রতিধ্বনি 55 নমুনা / সে প্রতিক্রিয়া গতি: 0.2S (প্রকৃত ব্যবহারের উপর নির্ভর করে) আউটপুট বর্তমান সংকেত: 4-20mA নির্ভুলতা: <0.1% |
কমিউনিকেশন ইন্টারফেস | HART যোগাযোগ প্রোটোকল |
প্রক্রিয়া সংযোগ |
জি 1-1/2 ফ্ল্যাঞ্জ DN50, DN80, DN100, DN150 |
প্রক্রিয়া চাপ | -1 ~ 40 বার |
শক্তি |
পাওয়ার: 24VDC (± 10%), রিপল ভোল্টেজ: 1Vpp পাওয়ার খরচ: সর্বোচ্চ 22.5mA |
পরিবেশের অবস্থা | তাপমাত্রা -40 ℃ ~ +80 ℃ |
হাউজিং সুরক্ষা গ্রেড | IP67 |
বিস্ফোরণের মাত্রা | EXiaIICT6 |
ইন্সট্রুমেন্টেশন পাওয়ার সাপ্লাই এবং সিগন্যাল আউটপুট তারের সংযোগ |
একটি দুই-কোর ঢালযুক্ত তারের ভাগ করা কেবল এন্ট্রি: 2 M20 × 1.5 (তারের ব্যাস 5 - 9 মিমি) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারঅপারেটিং নীতি
গাইডেড ওয়েভ রাডার হল এক ধরনের পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে তৈরি।রাডার তরঙ্গ আলোর গতিতে ভ্রমণ করে এবং এর চলমান সময়কে বৈদ্যুতিন উপাদানগুলির দ্বারা একটি স্তরের সংকেতে রূপান্তর করা যেতে পারে।প্রোব উচ্চ-ফ্রিকোয়েন্সি ডাল নির্গত করে যা তারের বরাবর ছড়িয়ে পড়ে এবং ডালগুলি যখন উপাদান পৃষ্ঠের মুখোমুখি হয় এবং মিটারের ভিতরে রিসিভার দ্বারা প্রাপ্ত হয় তখন প্রতিফলিত হয়।দূরত্ব সংকেত তারপর স্তর সংকেত রূপান্তরিত হয়.
রাডার স্তর মিটারপরিমাপ দূরত্ব
নিম্নলিখিত সারণীটি পরিমাপ করা মাধ্যম এবং পরিমাপের দূরত্বের বিভিন্ন বিভাগের মধ্যে সম্পর্ককে তালিকাভুক্ত করে।
মাঝারি সূচক | DK(ε) | কঠিন কণা | তরল | দুরত্ব পরিমাপ করা |
1 | 1.4…1.6 | -কন্ডেন্সিং গ্যাস, যেমন N2CO2 | 3m (শুধুমাত্র সমাক্ষীয় রড প্রোবকে বোঝায়) | |
2 | 1.6…1.9 |
-প্লাস্টিকের বেল্টের কণা চুন পাথর, বিশেষ সিমেন্ট -চিনি |
-তরল পেট্রোলিয়াম গ্যাস, যেমন প্রোপেন -দ্রাবক -ফ্রেয়ন 12 / ফ্রেয়ন -পাম তেল |
25 মি |
3 | ১.৯…২.৫ | -সাধারণ সিমেন্ট, প্লাস্টার | -খনিজ তেল, জ্বালানী | 30মি |
4 | ২.৫…৪ |
-শস্য, বীজ -পাথর -বালি |
-বেনজিন, স্টাইরিন, টলুইন -ফুরান - ন্যাপথলিন |
30মি |
5 | ৪…৭ |
-ভেজা পাথর, আকরিক -লবণ |
- ক্লোরোবেনজিন, ক্লোরোফর্ম - সেলুলোজ স্প্রে - আইসোসায়ানুরেট হাইড্রোক্লোরিক অ্যাসিড, অ্যামাইন |
30মি |
6 | >7 |
- ধাতু গুঁড়া - কার্বন কালো - কয়লা |
- জলীয় তরল - মদ - তরল অ্যামোনিয়া |
30মি |
