পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | তরল, গুঁড়ো, কঠিন কণা, ক্ষয়কারী মিডিয়া | অ্যান্টেনা উপাদান: | নমনীয় তার/304/PTFE (ঐচ্ছিক) |
---|---|---|---|
প্রক্রিয়া সংযোগ: | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক), | অপারেটিং তাপমাত্রা: | -40~130℃ |
সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART(দুই তার/চার তার) | কম্পাংক সীমা: | 1.8 গিগাহার্টজ |
সঠিকতা: | ±1 মিমি | পাওয়ার সাপ্লাই: | 24VDC বা 220VAC |

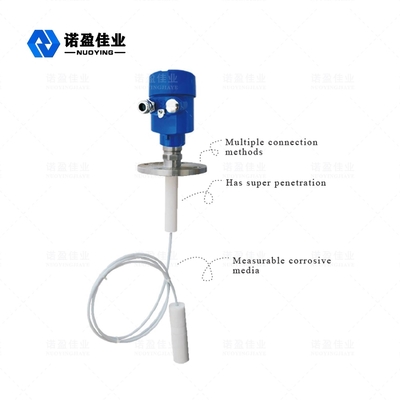

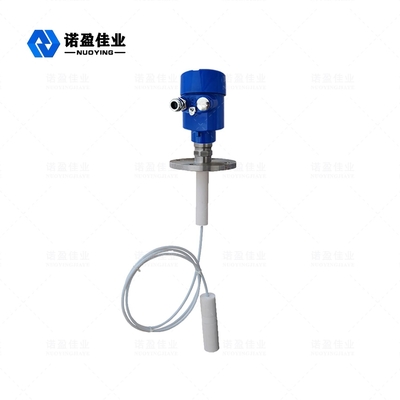

NYRD701 PTFE1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
সাধারণ দরখাস্ত | তরল, গুঁড়ো, কঠিন কণা, ক্ষয়কারী মিডিয়া |
অ্যান্টেনা উপাদান | নমনীয় তার/304/PTFE (ঐচ্ছিক) |
দুরত্ব পরিমাপ করা | 30 মি |
সঠিকতা | ±1 মিমি |
পাওয়ার সাপ্লাই | 24 ভিডিসি (দুই-তার, চার-তার) |
মাঝারি তাপমাত্রা | -40~+130℃, -40~+250℃ |
চাপ | e -0.1~4.0MPa |
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
সুরক্ষা বর্গ | IP67 |
বিস্ফোরণ-প্রমাণ গ্রেড | ExiaⅡCT6(ঐচ্ছিক) |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
PTFE উপাদান ব্যবহার করে গাইডেড ওয়েভ রাডার লেভেল মিটার অ্যান্টেনা, PTFE (টেফলন বা PTFE), যা সাধারণত "প্লাস্টিক কিং" নামে পরিচিত, পলিমার যৌগগুলির পলিমারাইজেশন দ্বারা টেট্রাফ্লুরোইথিলিন দ্বারা গঠিত, এতে চমৎকার রাসায়নিক স্থিতিশীলতা, উচ্চ জারা প্রতিরোধ, সিলিং, লুব্রিকেশন রয়েছে। স্টিকি নয়, বৈদ্যুতিক নিরোধক এবং ভাল অ্যান্টি-এজিং সহনশীলতা, PTFE-এর নিম্নলিখিত বৈশিষ্ট্য রয়েছে:
রাডার স্তর মিটারঅপারেটিং নীতি
নির্দেশিত তরঙ্গ রাডার দ্বারা নির্গত উচ্চ-ফ্রিকোয়েন্সি মাইক্রোওয়েভ পালস সনাক্তকরণ উপাদান (স্টিলের তার বা ইস্পাত রড) বরাবর প্রচার করে এবং যখন এটি পরিমাপ করা মাধ্যমের মুখোমুখি হয়, অস্তরক ধ্রুবকের আকস্মিক পরিবর্তনের কারণে, এটি প্রতিফলন ঘটায় এবং একটি অংশ। নাড়ি শক্তি ফিরে প্রতিফলিত হয়.প্রেরিত পালস এবং প্রতিফলিত নাড়ির মধ্যে সময়ের ব্যবধান মাপা মাধ্যমের দূরত্বের সমানুপাতিক।
