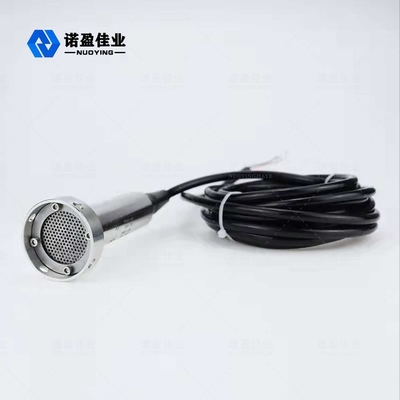

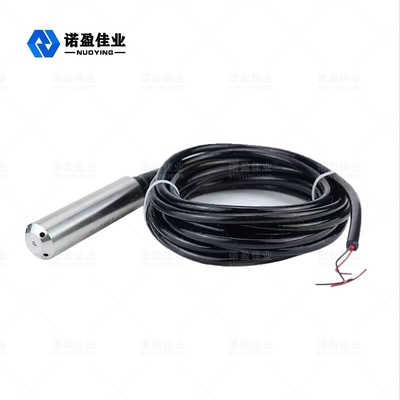

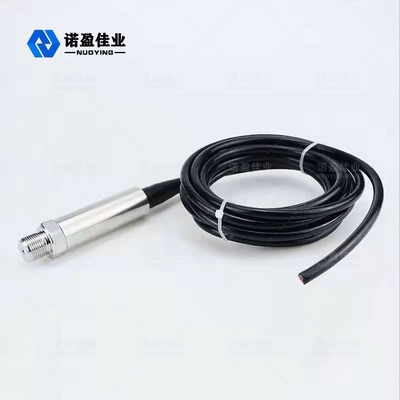

NH93420 ইনপুট টাইপ ওয়াটার লেভেল প্রেসার ট্রান্সডুসার হার্ট সিরামিক ডায়াফ্রাম

NH93420 ইনপুট টাইপ ওয়াটার লেভেল প্রেসার ট্রান্সডুসার হার্ট সিরামিক ডায়াফ্রাম

NH93420 লিকুইড লেভেল ট্রান্সমিটার প্রেসার সেন্সর ট্রান্সমিটার

NH93420 সিরিজের তরল স্তরের ট্রান্সমিটার হল চাপ ট্রান্সমিটার প্রযুক্তির সম্প্রসারণ এবং বিকাশ, বিভিন্ন উচ্চতায় তরলের বিভিন্ন নির্দিষ্ট মাধ্যাকর্ষণ দ্বারা উত্পন্ন চাপের মধ্যে রৈখিক সম্পর্কের নীতি অনুসারে, সঠিক পরিমাপ এবং জল, তেল এবং পেস্টের পরিমাণের সংক্রমণ অর্জনের জন্য, তরল উচ্চতা, ওজন।

NH93420 লিকুইড লেভেল ট্রান্সমিটারটেকনিক্যাল প্যারামিটার

※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা

NH93420 লিকুইড লেভেল ট্রান্সমিটার অপারেটিং নীতি

তরল স্তরের ট্রান্সমিটার একটি কৈশিক পায়ের পাতার মোজাবিশেষ, একটি কম্প্রেশন জয়েন্ট এবং একটি প্রোবের মধ্যে নির্মিত একটি বিশেষ গ্যাস গাইড তারের গঠিত।লেভেল গেজের প্রোবটি একটি স্টেইনলেস স্টিলের কোর দিয়ে তৈরি করা হয়েছে যার নীচে একটি ডায়াফ্রাম এবং ছিদ্র সহ একটি প্লাস্টিকের শেল রয়েছে।তরল স্তরের পরিমাপ আসলে প্রোবের মাথার হাইড্রোস্ট্যাটিক চাপ এবং প্রকৃত বায়ুমণ্ডলীয় চাপের মধ্যে পার্থক্য এবং তারপরে সিরামিক সেন্সর (স্টেইনলেস স্টিল ফিল্মের সাথে সংযুক্ত) এবং ইলেকট্রনিক উপাদান চাপের পার্থক্যকে 4〜20mA আউটপুট সিগন্যালে রূপান্তর করে। .
যখন হাইড্রোস্ট্যাটিক তরল স্তরের ট্রান্সমিটারকে পরিমাপ করা তরলের একটি নির্দিষ্ট গভীরতায় রাখা হয়, তখন সেন্সরের চাপের সূত্রটি নিম্নরূপ: PA=p・g・h+Po তরল স্তরের সূত্র পেতে:h = PA- Po/p *ছ.
একই সময়ে, গ্যাস পরিবাহী স্টেইনলেস স্টিলের মাধ্যমে সেন্সরের ইতিবাচক চাপের চেম্বারে তরলের চাপ প্রবর্তিত হয় এবং তারপরে তরল পৃষ্ঠের বায়ুমণ্ডলীয় চাপ সেন্সরের নেতিবাচক চাপ চেম্বারের সাথে সংযুক্ত থাকে, যাতে প্রতিরোধ করা যায়। Po, সেন্সরের পিছনে এবং সেন্সরের মাপা চাপ তৈরি করুন PA-Po= p・g・h।
যদি তরলের ঘনত্ব অভিন্ন হয়, তবে স্থির চাপের পার্থক্য তরল স্তরের উচ্চতার সমানুপাতিক।

NH93420 লিকুইড লেভেল ট্রান্সমিটার নকশা বৈশিষ্ট্য

• সহজ ইনস্টলেশন, ব্যবহার করা সহজ, শক্তিশালী বিনিময়যোগ্যতা।
• পাত্রে তরল স্তর এবং তরল মাধ্যমের ইন্টারফেস পরিমাপের জন্য উপযুক্ত।ক্ষেত্রের ইঙ্গিত ছাড়াও, দূরবর্তী ট্রান্সমিটার, অ্যালার্ম সুইচ, সম্পূর্ণ সনাক্তকরণ ফাংশন দিয়ে সজ্জিত করা যেতে পারে।
• অভিনব ইঙ্গিত, স্বজ্ঞাত পড়া, চোখ ধাঁধানো, নির্দেশকের দিক পর্যবেক্ষণ ব্যবহারকারীর প্রয়োজন অনুসারে পরিবর্তন করা যেতে পারে।
• বড় পরিমাপ পরিসীমা, স্টোরেজ ট্যাঙ্কের উচ্চতা দ্বারা সীমাবদ্ধ নয়।
• ভাল সিলিং কর্মক্ষমতা, উচ্চ নির্ভরযোগ্যতা এবং নিরাপদ অপারেশন সহ নির্দেশক প্রক্রিয়াটি পরীক্ষিত মাধ্যম থেকে সম্পূর্ণ বিচ্ছিন্ন।
• সহজ কাঠামো, সহজ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ, জারা প্রতিরোধের, কোন বিদ্যুৎ সরবরাহ নেই, বিস্ফোরণ-প্রমাণ।
• উচ্চ মানের সেন্সর সংবেদনশীলতা, দ্রুত প্রতিক্রিয়া গতি, সঠিকভাবে সূক্ষ্ম পরিবর্তনের প্রবাহ বা স্ট্যাটিক তরল স্তর প্রতিফলিত করে, উচ্চ পরিমাপের নির্ভুলতা।
• অভ্যন্তরীণভাবে নিরাপদ বিস্ফোরণ-প্রমাণ এবং বিচ্ছিন্ন বিস্ফোরণ-প্রমাণ ক্ষমতা সহ, বিভিন্ন বিপজ্জনক জায়গায় ব্যবহার করা যেতে পারে।
• অ্যান্টি-ব্লকিং ডিজাইন পেস্ট মিডিয়ামে তরল স্তরের পরিমাপ উপলব্ধি করতে পারে।
• তিন ধরনের ইন্ডিকেটর হেড সহ সাইটে পড়া খুবই সুবিধাজনক: 100% সমান-স্কেল স্কেল, LED এবং LCD।
• 4-20mA ডিসি দুই-তারের সংকেত সংক্রমণ, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, দীর্ঘ সংক্রমণ দূরত্ব।
• সূক্ষ্ম অনন্য শূন্য, সম্পূর্ণ পরিসীমা, অরৈখিক ক্ষতিপূরণ, নির্ভুলতা, দীর্ঘমেয়াদী স্থায়িত্বের অপারেটিং অবস্থার পরিসরের মধ্যে যন্ত্রটি নিশ্চিত করতে।
• প্রেসার সেন্সর সরাসরি তরল স্তরের চাপ অনুভব করে, মিডিয়া বুদবুদ, জমা দ্বারা প্রভাবিত হয় না।
