পণ্যের বিবরণ:
|
| আবেদন: | তরল/গ্যাস/বাষ্প | পণ্য নম্বর.: | NY3051 |
|---|---|---|---|
| দুরত্ব পরিমাপ করা: | 0.006MPa,0.04MPa,0.25MPa,1.0MPa,2.5MPa | তরল ভর্তি: | সিলিকন তেল, নিষ্ক্রিয় তেল (ঐচ্ছিক) |
| ডায়াফ্রাম উপাদান: | 316L, Ha C খাদ (কাস্টমাইজ করা যায়) | যথার্থতা গ্রেড: | ক্লাস 0.025, ক্লাস 0.075, ক্লাস 0.1, ক্লাস 0.2 |
| পাওয়ার সাপ্লাই: | 24ভিডিসি | ||
| লক্ষণীয় করা: | বাষ্প চাপ সেন্সর ট্রান্সমিটার,ক্লাস 0.1 প্রেসার সেন্সর ট্রান্সমিটার,316L তরল চাপ ট্রান্সডুসার |
||

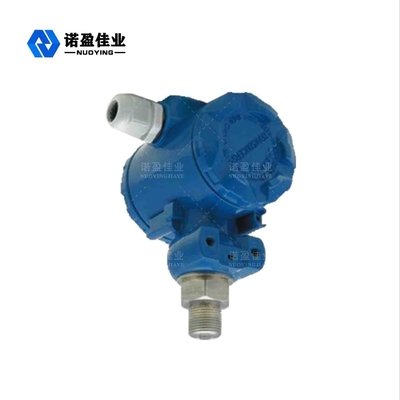

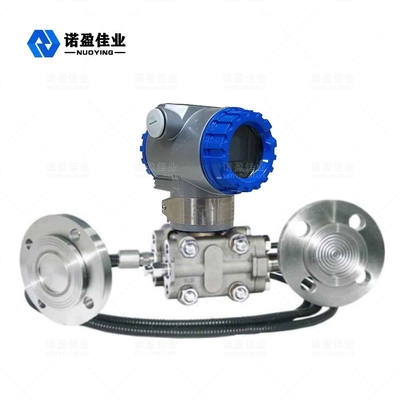

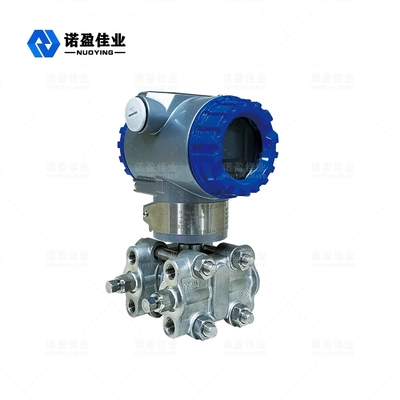

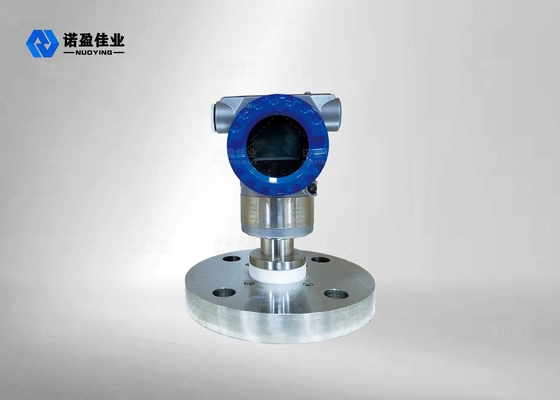

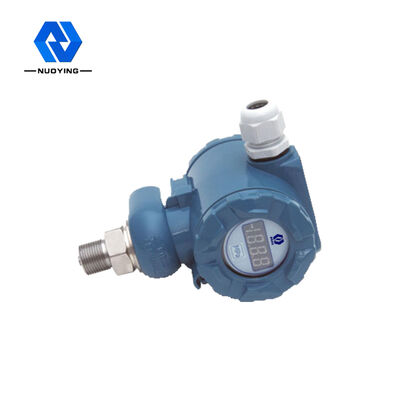

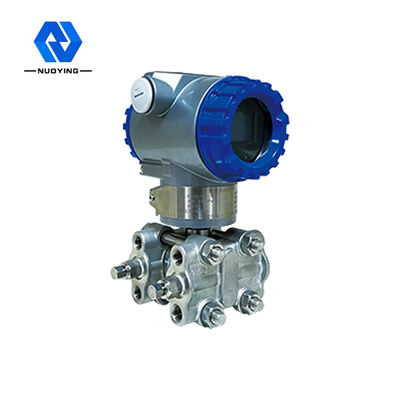

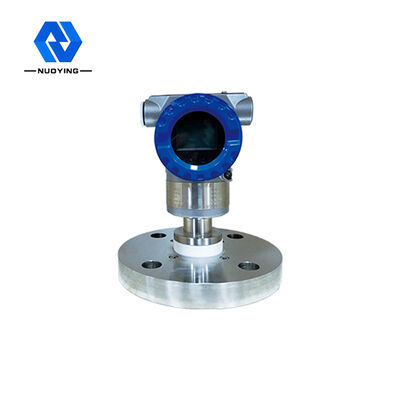

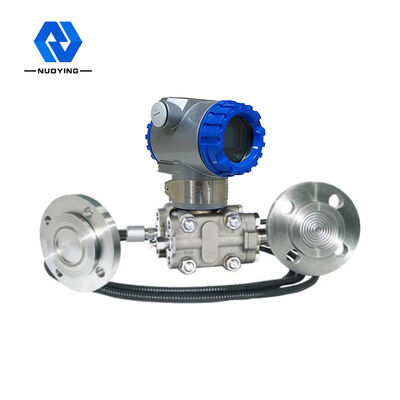

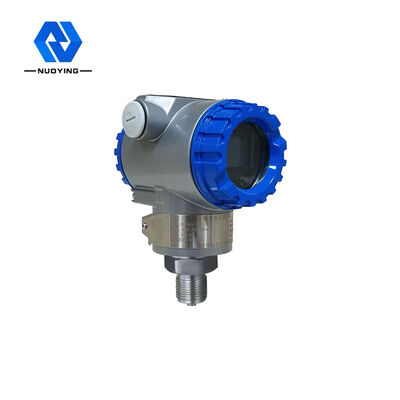

NY3051চাপ ট্রান্সমিটার
NY3051 সিরিজের বুদ্ধিমান ডিফারেনশিয়াল চাপ/চাপ ট্রান্সমিটারগুলি HART প্রোটোকলের সাথে সামঞ্জস্যপূর্ণ বুদ্ধিমান ক্ষেত্রের যন্ত্র।HART কমিউনিকেশন সার্কিট সহ মাইক্রোপ্রসেসর ব্যবহার করে ডিজাইনে আমদানি করা ডায়াফ্রাম গ্রহণ করুন, পিসি সফ্টওয়্যারের যেকোন সমর্থনকারী HART কমিউনিকেশন প্রোটোকলের সাথে হতে পারে বা 475 হাতের দ্বি-মুখী যোগাযোগ অপারেটরের HART কমিউনিকেশন প্রোটোকলের সাথে হতে পারে, পাঁচটি বুদ্ধিমান ডিজিটাল LCD ডিসপ্লে সহ, দৃশ্য হতে পারে ডিফারেনশিয়াল/চাপ মান, আউটপুট বর্তমান মান এবং আউটপুট শতাংশ মান দেখায়, ডিবাগিং খুব সুবিধাজনক, ট্রান্সমিটারের ডিজিটাল এবং বুদ্ধিমান ফাংশন উপলব্ধি করে এবং প্রথাগত 4~ 20mA অ্যানালগ আউটপুট সংকেতের সাথে সামঞ্জস্যপূর্ণ, যাতে নিয়ন্ত্রণ পরিবর্তন না হয় সিস্টেম উপলব্ধি করতে পারেন এবং এনালগ টেবিল বিনিময়.
কাজ নীতি
NY3051 সিরিজের বুদ্ধিমান ডিফারেনশিয়াল চাপ/চাপ ট্রান্সমিটারে পরিবর্তনশীল ক্যাপাসিট্যান্স সহ একটি সেন্সিং উপাদান থাকে, যাকে "5" চেম্বার বলা হয় (নীচের চিত্র দেখুন)।প্রক্রিয়া চাপ "5" চেম্বারের উভয় পাশের আইসোলেশন ডায়াফ্রাম এবং ফিলিং ফ্লুইডের মাধ্যমে "5" চেম্বারের কেন্দ্র মধ্যচ্ছদাতে প্রেরণ করা হয়।কেন্দ্রীয় মধ্যচ্ছদা হল একটি স্থিতিস্থাপক উপাদান, যা এটির উপর কাজ করা দুই পক্ষের মধ্যে চাপের পার্থক্যের সাথে সঙ্গতিপূর্ণ একটি বিকৃতি স্থানচ্যুতি তৈরি করে এবং এই স্থানচ্যুতি ক্যাপাসিট্যান্স প্লেটে গঠিত একটি ডিফারেনশিয়াল ক্যাপাসিট্যান্সে রূপান্তরিত হয়।একটি ইলেকট্রনিক সার্কিট দ্বারা একটি প্রমিত আউটপুট সংকেতে একটি দুর্বল ক্যাপাসিটরের রূপান্তর।
নকশা বৈশিষ্ট্য
◎উচ্চ নির্ভুলতা, ভাল স্থায়িত্ব;
◎ ক্রমাগত স্ব-নির্ণয়, রৈখিক ক্ষতিপূরণ এবং ডিজিটাল ফাইন-টিউনিং ফাংশন সহ;
◎ শূন্য, পরিসরের স্থানীয় সমন্বয় উপলব্ধি করতে পারেন, এছাড়াও দূরবর্তী ম্যানুয়াল অপারেটর, কম্পিউটার দূরবর্তী সমন্বয় দ্বারা অর্জন করা যেতে পারে;
◎লিনিয়ার বা রুট আউটপুট বিভিন্ন অ্যাপ্লিকেশন অনুযায়ী নির্বাচন করা যেতে পারে;
◎ স্যাঁতসেঁতে সময় 0.1 ~ 16 সেকেন্ডের মধ্যে সেট করা যেতে পারে;
◎এটি KPa, Pa, InH:0, বার, ইত্যাদি চাপের মান ইউনিটের রূপান্তর উপলব্ধি করতে পারে;
◎ ব্যর্থতা/নিরাপত্তা সুইচ টগল করে ব্যর্থতা এবং নিরাপত্তা মোড সেট করা যেতে পারে;
◎ একক পয়েন্ট, মাল্টি-পয়েন্ট এবং অ্যারে মোড সহ;
◎ পাওয়ার অফ সুরক্ষা ফাংশন সহ, পাওয়ার অফ স্বয়ংক্রিয়ভাবে তার কাজের ডেটা সংরক্ষণ করতে পারে;
◎কঠিন উপাদান, প্লাগ টাইপ মুদ্রিত সার্কিট বোর্ড ছোট, হালকা ওজন, শক্তিশালী ভূমিকম্প প্রতিরোধের;
◎গুড unidirectional ওভারলোড সুরক্ষা;
প্রযুক্তিগত পরামিতি
| বৈশিষ্টসূচক অ্যাপ্লিকেশন | তরল, গ্যাস, বাষ্প | ||||||||
| পণ্যের ধরণ | NY3051 | ||||||||
| দুরত্ব পরিমাপ করা | উচ্চ সীমা URL | ||||||||
| কোড | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| URL(MPa) | 0.006 | 0.04 | 0.25 | 1.0 | 2.5 | 10 | 25 | 40 | |
| তরল ভর্তি | সিলিকন তেল, নিষ্ক্রিয় তেল (ঐচ্ছিক) | ||||||||
| ডায়াফ্রাম উপাদান | 316L, Ha C খাদ (কাস্টমাইজ করা যায়) | ||||||||
| নির্ভুলতা গ্রেড | ক্লাস 0.025, ক্লাস 0.075, ক্লাস 0.1, ক্লাস 0.2 | ||||||||
| পাওয়ার সাপ্লাই | 24ভিডিসি | ||||||||
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... | ||||||||
| কাজ তাপমাত্রা | -40~+85℃ | ||||||||
| প্রক্রিয়া তাপমাত্রা | -25~125℃(>+125℃ (কাস্টমাইজ করা যায়) | ||||||||
| প্রক্রিয়া সংযোগ | থ্রেড এবং ফ্ল্যাঞ্জ (ঐচ্ছিক) | ||||||||
| স্যাঁতসেঁতে সময় | 0.1-16s নিয়মিত | ||||||||
| ক্ষেত্র প্রদর্শন | LCD (ঐচ্ছিক) | ||||||||
| সুরক্ষা গ্রেড | IP67 | ||||||||
| বিস্ফোরণ-প্রমাণ গ্রেড | ExiaITCT6Ga,ExdIICT6Gb(বিস্তারিত জানার জন্য সার্টিফিকেট দেখুন) | ||||||||
*মন্তব্য: পণ্য আপনার নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে!
