পণ্যের বিবরণ:
|
আবেদন: | তরল/গ্যাস/বাষ্প | পণ্য নম্বর.: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
গেজ চাপ: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | সিলিং চাপ: | 0~7KPa~100MPa |
পরম চাপ: | 0~20KPa~35MPa | ডায়াফ্রাম উপাদান: | 316L(ঐচ্ছিক) |
সঠিকতা: | 0.1/ 0.2 গ্রেড | পাওয়ার সাপ্লাই: | 24ভিডিসি |
আউটপুট: | 4... 20mA/HART/RS485/Modbus... | প্রদর্শন: | LCD (ঐচ্ছিক) |
লক্ষণীয় করা: | 24VDC ডায়াফ্রাম প্রেসার সেন্সর ট্রান্সমিটার,তরল ডায়াফ্রাম প্রেসার ট্রান্সমিটার,0.2 গ্রেড গ্যাস প্রেসার সেন্সর ট্রান্সমিটার |

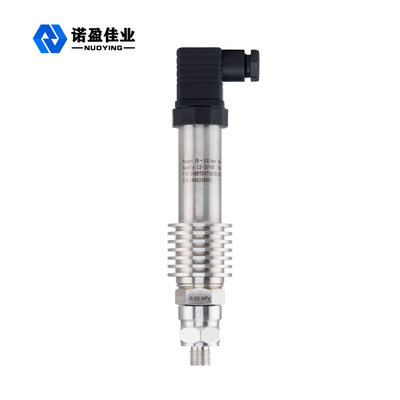

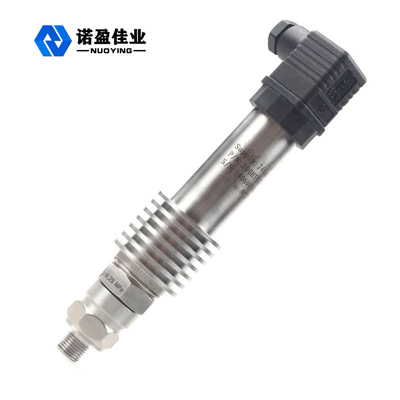

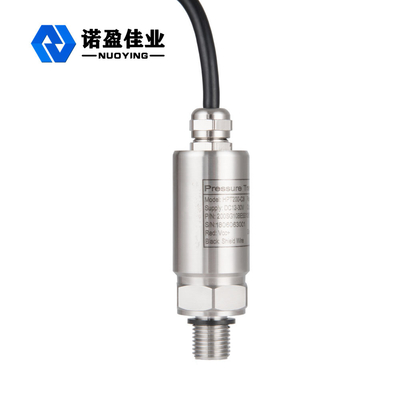

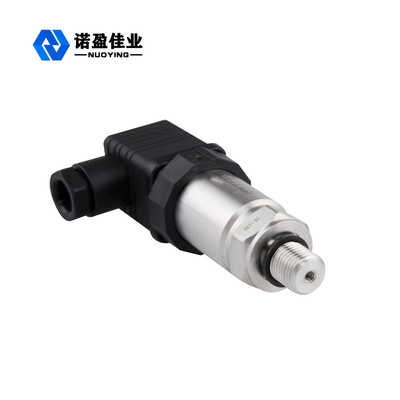

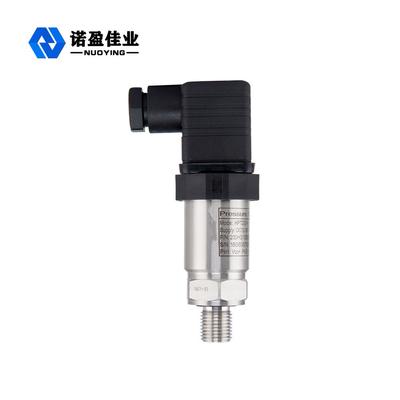

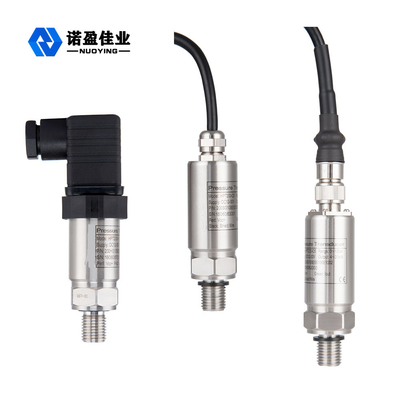

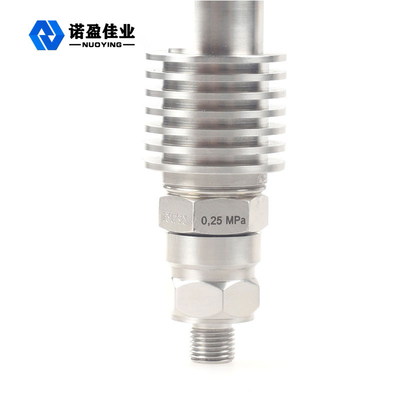

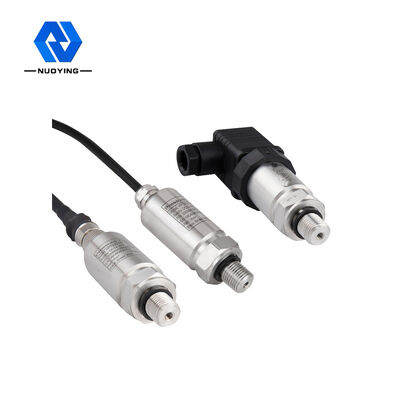

তরল গ্যাস 24VDC 0.1/0.2 গ্রেডের জন্য উচ্চ কর্মক্ষমতা চাপ ডায়াফ্রাম সেন্সর ট্রান্সমিটার
NP93420 সিরিজের বিচ্ছুরিত সিলিকন চাপ সেন্সরগুলি সমস্ত আমদানি করা চিপ, যত্নশীল কাঠামোগত নকশা, সংকেত প্রক্রিয়াকরণ এবং সমাবেশের পরে, এবং পরীক্ষার জন্য জাতীয় মানদণ্ডের সাথে কঠোরভাবে এবং একটি নতুন প্রজন্মের চাপ সেন্সর তৈরি করে।পণ্যের সিরিজ স্থিতিশীল আউটপুট, উচ্চ সংবেদনশীলতা এবং নির্ভুলতা, এবং ভাল তাপমাত্রা বৈশিষ্ট্য, এবং শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা আছে.
কাজ নীতি
NP93420 সিরিজ হল সেমিকন্ডাক্টর পাইজোরেসিস্টিভ ইফেক্ট এবং মাইক্রো মেকানিক্যাল প্রসেসিং টেকনোলজির ব্যবহার, নির্দিষ্ট ক্রিস্টাল মনোক্রিস্টালাইন সিলিকন স্লাইস আপে, লিথোগ্রাফি, ডিফিউশন এবং তাই সেমিকন্ডাক্টর টেকনোলজি দিয়ে তৈরি - হুইটস্টোন ব্রিজ, সংবেদনশীল ডায়াফ্রাম গঠন করে, যখন বাহ্যিক শক্তি উৎপন্ন হয়। প্রতিরোধ ক্ষমতা পরিবর্তন, উত্তেজনা ভোল্টেজ সিগন্যাল আউটপুটে ব্রিজ আর্ম প্রতিরোধের পরিবর্তন (ছোট একটি বড় জোড়া), কম্পিউটার তাপমাত্রা ক্ষতিপূরণ, লেজার প্রতিরোধের সমন্বয়, সংকেত পরিবর্ধন এবং অন্যান্য প্রক্রিয়াকরণ পদ্ধতি এবং কঠোর সমাবেশ সনাক্তকরণ, ক্রমাঙ্কন এবং অন্যান্য প্রক্রিয়ার মাধ্যমে, চাপ স্ট্যান্ডার্ড আউটপুট সংকেত সহ ট্রান্সমিটার উত্পাদিত হয়।
নকশা বৈশিষ্ট্য
•আউটপুট স্থিতিশীল, সংবেদনশীলতা উচ্চ, হস্তক্ষেপ এবং গোলমালের প্রভাব তুলনামূলকভাবে ছোট, পরিবর্ধক সার্কিটের সংশ্লিষ্ট খরচ হ্রাস পেয়েছে, এবং রেজোলিউশন ব্যাপকভাবে উন্নত হয়েছে।
• বিশেষ V/I ইন্টিগ্রেটেড সার্কিট, কম পেরিফেরাল ডিভাইস, উচ্চ নির্ভরযোগ্যতা, সহজ রক্ষণাবেক্ষণ, সহজ, ছোট আকার, হালকা ওজন, ইনস্টলেশন এবং ডিবাগিং খুবই সুবিধাজনক।
•অ্যালুমিনিয়াম খাদ ডাই - ঢালাই শেল, তিন - শেষ বিচ্ছিন্নতা, ইলেক্ট্রোস্ট্যাটিক স্প্রে প্রতিরক্ষামূলক স্তর, টেকসই.
•4-20mA ডিসি দুই-তারের সংকেত সংক্রমণ, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, দীর্ঘ সংক্রমণ দূরত্ব.
•এলইডি, এলসিডি, পয়েন্টার থ্রি ইন্ডিকেটর হেড, ফিল্ড রিডিং খুবই সুবিধাজনক।এটি সান্দ্র, স্ফটিক এবং ক্ষয়কারী মিডিয়া পরিমাপ করতে ব্যবহার করা যেতে পারে।
• ডিফিউজড সিলিকন প্রেসার ট্রান্সমিটার বিপজ্জনক এবং বিস্ফোরক ক্ষেত্রগুলিতে ব্যবহৃত হয়।পণ্যটিতে কম কারেন্ট, কম ভোল্টেজ এবং কম বিদ্যুৎ খরচের বৈশিষ্ট্য রয়েছে।এটি একটি অভ্যন্তরীণভাবে নিরাপদ এবং বিস্ফোরণ-প্রমাণ পণ্য, এবং বিস্ফোরণ-প্রমাণ শংসাপত্র দিয়ে সজ্জিত।
• স্টেইনলেস স্টীল উপাদান এবং বিশেষ সুরক্ষা কাঠামো ব্যবহার, এবং পরিবর্ধক সার্কিট বজ্রপাত, বিরোধী হস্তক্ষেপ, বিরোধী ভোল্টেজ, ওভার-কারেন্ট এবং সুরক্ষা মানে, নির্ভরযোগ্য sealing বিরোধী জারা এবং বিরোধী কঠোর কাজের পরিবেশ ক্ষমতা উন্নত , সাধারণ শিল্প ক্ষেত্রের পরিমাপ এবং নিয়ন্ত্রণ প্রয়োজনের জন্য সম্পূর্ণরূপে উপযুক্ত।
প্রযুক্তিগত পরামিতি
আবেদন | তরল, গ্যাস, বাষ্প | |||
পণ্য নম্বর. | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
দুরত্ব পরিমাপ করা | উচ্চ সীমা URL | |||
গেজ চাপ | সিলিং চাপ | পরম চাপ | গেজ চাপ | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
ডায়াফ্রাম উপাদান | 316L(ঐচ্ছিক) | |||
নির্ভুলতা গ্রেড | 0.1/0.2 গ্রেড | |||
পাওয়ার সাপ্লাই | 24ভিডিসি | |||
আউটপুট | 4... 20mA/HART/RS485/Modbus... | |||
পরিবেশের তাপমাত্রা | -40~+85℃ | |||
প্রক্রিয়া তাপমাত্রা | -25~+125℃(>+125℃ কাস্টমাইজ করা যায়) | |||

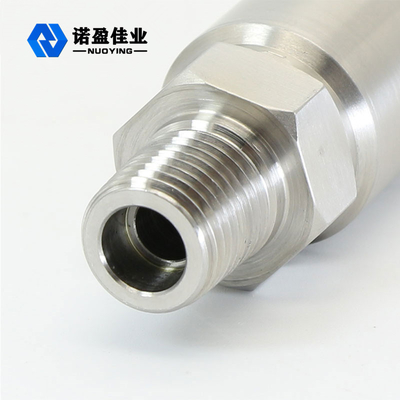

সংযোগ | থ্রেডেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) | |||
স্যাঁতসেঁতে সময় | 0.1~16s নিয়মিত | |||
ওভারলোডের অনুমতি দিন |
≤ রেট করা পরিসীমা 2 বার |
|||
প্রদর্শন | LCD (ঐচ্ছিক) | |||
সুরক্ষা স্তর | IP67 | |||
বিস্ফোরণ-প্রমাণ গ্রেড | Exia ⅡCT6 Ga, ExdⅡCT6 Gb |
