| ব্র্যান্ড নাম: | NUOYINGJIAYE |
| Model Number: | এনওয়াইএলডি |
| MOQ: | 1 পিসি |
| মূল্য: | $450 to $1700 /pcs |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | 1000 পিসি/ প্রাক মাস |
সংক্ষিপ্ত ইনস্টলেশন আকার ভাল স্থিতিশীলতা বড় ডিফারেনশিয়াল চাপ সন্নিবেশ Venturi

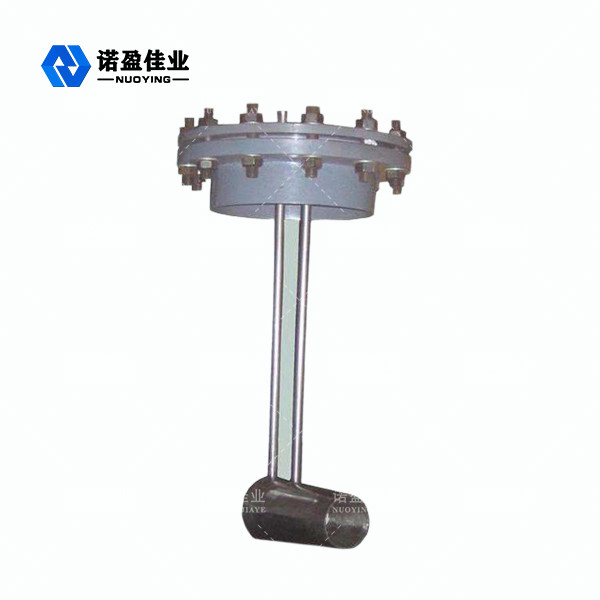

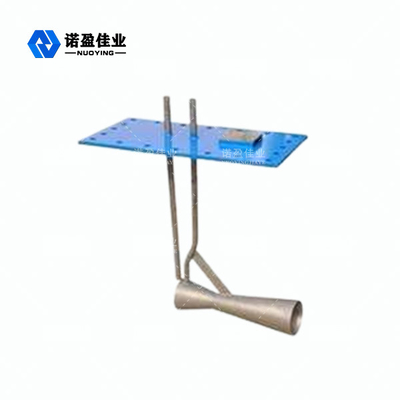

সন্নিবেশ ভেন্টুরি হল একটি ছোট ব্যাসের ক্লাসিক্যাল ভেনটুরি যা একটি বৃত্তাকার পাইপের কেন্দ্রে ঢোকানো হয়।সামনের সোজা পাইপের স্থির চাপ এবং এই সন্নিবেশিত পাইপের গলায় স্থির চাপের মধ্যে পার্থক্যটি প্রবাহের হার জানার জন্য পরিমাপ করা হয়, যা বড় পাইপ ব্যাসের গ্যাসের প্রবাহের হারের জন্য ব্যবহার করা যেতে পারে (যেমন ব্লাস্ট ফার্নেস গ্যাস, ফ্লু গ্যাস, ইত্যাদি)।
Venturi কাজের নীতি ঢোকান
তরল পদার্থের ডিফারেনশিয়াল চাপ পরিমাপের জন্য একটি যন্ত্র, ইতালীয় পদার্থবিদ জিবি ভেনটুরি দ্বারা উদ্ভাবিত, তাই নাম।ভেনটুরি হল একটি পাইপ যা প্রথমে সংকুচিত হয় এবং তারপর ধীরে ধীরে প্রসারিত হয়।খাঁড়ি বিভাগ এবং ক্ষুদ্রতম অংশের মধ্যে চাপের পার্থক্য পরিমাপ করা হয়, এবং প্রবাহের হার বেরনোলির উপপাদ্য ব্যবহার করে পাওয়া যায়।ভেঞ্চুরি টিউব নিম্নলিখিত অংশগুলি নিয়ে গঠিত: ① খাঁড়ি বিভাগ: একটি ছোট নলাকার বিভাগ, এর ব্যাস হল D;② সংকোচন বিভাগ: একটি শঙ্কুযুক্ত নলের আকৃতি, প্রায় 21 ° ± 2 ° এর শঙ্কু কোণ;③ গলা: একটি ছোট সোজা অংশ, ব্যাস প্রায় 1/3 থেকে 1/4 ডি, দৈর্ঘ্য টিউবের ব্যাসের সমান;④ প্রসারণ বিভাগ: 8 ° ~ 15 ° শঙ্কু টিউবের শঙ্কু কোণ।একটি চাপ রিং এর শেষে ইনলেট সেকশন 0.25 ~ 0.75D এর শেষ থেকে, প্রেসার গেজে কমপক্ষে চারটি চাপ গর্ত এবং চাপ রিং থাকে।এছাড়াও, গলার কেন্দ্রে ম্যানোমিটারের দিকে নিয়ে যাওয়া একটি মাল্টি-অরিফিস প্রেসার রিংও রয়েছে।ইনলেট বিভাগ এবং ক্ষুদ্রতম অংশের (অর্থাৎ গলা অংশ) মধ্যে চাপের পার্থক্য ম্যানোমিটারের স্কেল বা একটি স্বয়ংক্রিয় রেকর্ডার দ্বারা পরিমাপ করা যেতে পারে।
Venturi ডিজাইন বৈশিষ্ট্য সন্নিবেশ
1. সংক্ষিপ্ত ইনস্টলেশন আকার, ইনস্টল করা সহজ এবং কম খরচে।
2. ছোট চাপ ক্ষতি, শক্তি সঞ্চয়.
3. ভাল স্থিতিশীলতা, প্রক্রিয়া পর্যবেক্ষণের জন্য ব্যবহার করা যেতে পারে।
4. বড় ডিফারেনশিয়াল চাপ, উচ্চ নির্ভুলতা, ব্যাপক পরিমাপ পরিসীমা.
5. ভাল স্থায়িত্ব, মসৃণ ডিফারেনশিয়াল চাপ বৈশিষ্ট্য সঙ্গে.
6. ব্যবহারের বিস্তৃত পরিসর, সাধারণ গ্যাস, ফ্লু গ্যাস, ব্লাস্ট ফার্নেস গ্যাস যাতে আরও অমেধ্য থাকে, ইত্যাদি, দীর্ঘমেয়াদী ব্যবহারের ফলে অবরোধের ঘটনা ঘটে না।আগে এবং পরে সোজা পাইপ বিভাগটি স্ট্যান্ডার্ড থ্রটলিং ডিভাইসের চেয়ে ছোট, প্রায় 1.5D আগে এবং 1D পরে।
7. অনলাইন তাপমাত্রা এবং চাপ স্ব-সংশোধন সমন্বিত কাঠামোর সাথে।
Venturi প্রযুক্তিগত পরামিতি সন্নিবেশ
| নামমাত্র চাপ | ≤2.5MPa |
| নামমাত্র ব্যাস | DN500～DN2600 |
| সঠিকতা | ±3%～±5% |
