পণ্যের বিবরণ:
|
| নামমাত্র চাপ: | 0.25~4.0MPa, 0.25~6.3MPa | নামমাত্র ব্যাস: | DN50～DN1200, DN50～DN2600 |
|---|---|---|---|
| সঠিকতা: | ±0.1%～±1.5% | মিডিয়া তাপমাত্রা: | -50℃≤ t ≤500℃ |
| সংযোগ পদ্ধতি: | ফ্ল্যাঞ্জ সংযোগ, থ্রেডেড, ঢালাই | রেফারেন্স মান: | GB/T2624-2006, JJG640-94 এবং ASMEPTC19.5-2004 |
| লক্ষণীয় করা: | ফ্লো মেজারমেন্ট ভেনটুরি টিউব ফ্লো মিটার,ফ্ল্যাঞ্জ কানেকশন ভেঞ্চুরি টিউব ফ্লো মিটার,টারবাইন ফ্লো মিটার ভেনটুরি |
||

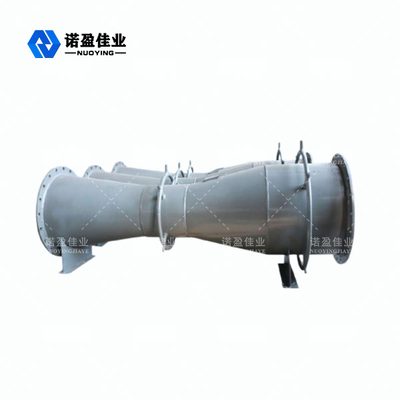

টেকসই এবং স্থিতিশীল কর্মক্ষমতা ছোট চাপ ক্ষতি ক্লাসিক Venturi
ক্লাসিক ভেনটুরি কাজের নীতি
যে তরলটি পাইপটি পূরণ করে, যখন এটি পাইপের মধ্যে থ্রোটলের মধ্য দিয়ে প্রবাহিত হয়, প্রবাহের হার ভেঞ্চুরি গলার ঘাড়ে স্থানীয় সংকোচন তৈরি করবে।এইভাবে, প্রবাহের হার বৃদ্ধি পায়, স্থির চাপ কমে যায়, তাই অধ্যায় venturi গলা ঘাড় আগে এবং চাপ পার্থক্য পরে।তরল প্রবাহ যত বেশি, ডিফারেনশিয়াল চাপ তত বেশি, যাতে প্রবাহের আকারের উপর ভিত্তি করে ডিফারেনশিয়াল চাপ পরিমাপ করা যায়।এই পরিমাপ পদ্ধতিটি প্রবাহ ধারাবাহিকতা সমীকরণ (ভর সংরক্ষণের আইন) এবং বার্নউলির সমীকরণ (শক্তি সংরক্ষণের আইন) এর উপর ভিত্তি করে তৈরি করা হয়েছে।
ক্লাসিক Venturi ডিজাইন বৈশিষ্ট্য
1. সহজ গঠন, টেকসই এবং স্থিতিশীল কর্মক্ষমতা.
2. ছোট চাপের ক্ষতি, তরল পরিবহনের জন্য প্রয়োজনীয় শক্তি সঞ্চয় করে।
3. সঠিক গণনা, ছোট শক্তি খরচ।
4. এটি বিভিন্ন নোংরা মিডিয়া যেমন তরল, গ্যাস, বাষ্প এবং দুই-ফেজ প্রবাহের জন্য ব্যবহার করা যেতে পারে।
5. স্ট্যান্ডার্ড ভেঞ্চুরি বডি দীর্ঘ, পাইপের ব্যাসের প্রায় 2 থেকে 5 গুণ।
6. 50 ~ 1200 ব্যাসের পরিসরে, বাস্তব প্রবাহ ক্রমাঙ্কনের প্রয়োজন নেই।এই পরিসরের বাইরে, এটি রেফারেন্স দ্বারা ডিজাইন এবং তৈরি করা যেতে পারে।যখন উচ্চতর নির্ভুলতার প্রয়োজন হয়, বাস্তব প্রবাহ ক্রমাঙ্কন করা যেতে পারে।
ক্লাসিক Venturi প্রযুক্তিগত পরামিতি
| নামমাত্র চাপ | 0.25~4.0MPa, 0.25~6.3MPa |
| নামমাত্র ব্যাস | DN50～DN1200, DN50～DN2600 |
| সঠিকতা | ±0.1%～±1.5% |
| মিডিয়া তাপমাত্রা | -50℃≤ t ≤500℃ |
| সংযোগ পদ্ধতি | ফ্ল্যাঞ্জ সংযোগ, থ্রেডেড, ঢালাই |
| রেফারেন্স মান | GB/T2624-2006, JJG640-94 এবং ASMEPTC19.5-2004 |
