পণ্যের বিবরণ:
|
নামমাত্র ব্যাস: | DN50~DN1000 | নামমাত্র চাপ: | ≤450MPa |
---|---|---|---|
পরিবেশের তাপমাত্রা: | -20℃~+55℃ | মাঝারি তাপমাত্রা: | -20℃~+300℃ |
সঠিকতা: | ±1.0%~±1.5% | সংযোগ পদ্ধতি: | ফ্ল্যাঞ্জ ক্ল্যাম্পিং, থ্রেডেড কানেকশন, ফ্ল্যাঞ্জ কানেকশন, ইনসার্ট টাইপ ইত্যাদি। |
স্ট্রেইট পাইপ বিভাগের প্রয়োজনীয়তা: | আপস্ট্রিম সোজা পাইপ সেকশন ≥ 10DN হওয়া উচিত, ডাউনস্ট্রিম সোজা পাইপ বিভাগ ≥ গ্যাস 5DN হওয়া উচিত | ||
লক্ষণীয় করা: | ফ্ল্যাঞ্জ ক্ল্যাম্পিং টারবাইন ফ্লো মিটার,450MPa টারবাইন ফ্লো মিটার,থ্রটল টারবাইন গ্যাস মিটার |

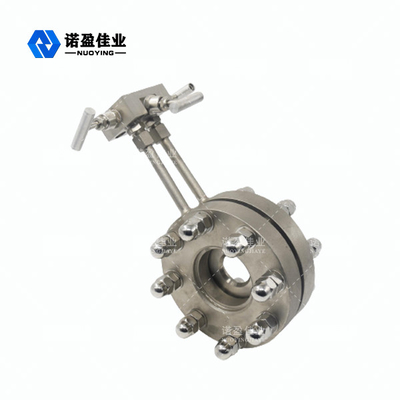

অ্যাপ্লিকেশনের বিস্তৃত পরিসর স্থিতিশীল কর্মক্ষমতা অল-ইন-ওয়ান ফ্লু মিটার
থ্রটল ডিভাইসের অনেক সুবিধা রয়েছে, তবে সাধারণত ক্ষেত্রটিতে চাপের লাইন অনুভব করে কাজের চাপ, তবে ফুটো, বাধা এবং অন্যান্য সমস্যার প্রবণতাও।সাম্প্রতিক বছরগুলিতে, ডিফারেনশিয়াল প্রেসার ট্রান্সমিটারগুলি দ্রুত বিকাশ করেছে, শুধুমাত্র কমপ্যাক্ট আকার নয়, এবং স্থিতিশীল কর্মক্ষমতা, সামঞ্জস্য করা সহজ, মূলত ব্যবহারের প্রক্রিয়াতে শূন্য বিন্দু সামঞ্জস্য করার প্রয়োজন নেই।এই সুবিধাগুলি এক-পিস থ্রোটল ফ্লোমিটারের বিকাশ এবং প্রয়োগে অবদান রেখেছে (ওরিফিস প্লেট, অ্যানুলার অরিফিস প্লেট, অগ্রভাগ, ইত্যাদি সহ)।
অল-ইন-ওয়ান ফ্লু মিটার কাজের নীতি
পাইপলাইনের অভ্যন্তরীণ ছিদ্র বা অগ্রভাগ এবং অন্যান্য থ্রটলিং অংশগুলিতে ইনস্টল করা, পাইপের ভিতরের ব্যাসের চেয়ে ছোট অ্যাপারচারের থ্রটলিং অংশগুলির কারণে, যখন থ্রটলিং অংশগুলির মধ্য দিয়ে তরল প্রবাহিত হয়, প্রবাহ বিম ক্রস-সেকশনটি হঠাৎ সংকুচিত হয়, প্রবাহ হার ত্বরান্বিত।থ্রটলের পিছনের প্রান্তে থাকা তরলটির স্থির চাপ হ্রাস পায়, তাই থ্রটলের আগে এবং পরে স্থির চাপের পার্থক্য তৈরি হয়, যার তরল প্রবাহের হারের সাথে একটি নির্দিষ্ট সংখ্যাগত সম্পর্ক রয়েছে, Q = K.√△ এর সাথে সঙ্গতিপূর্ণ। পৃ.ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার (বা ডিফারেনশিয়াল প্রেসার মিটার) থ্রটলের আগে এবং পরে ডিফারেনশিয়াল প্রেসার পরিমাপ করতে ব্যবহৃত হয় যাতে প্রবাহের হার পরিমাপ করা যায়।
অল-ইন-ওয়ান ফ্লু মিটার ডিজাইন বৈশিষ্ট্য
1. ছিদ্র প্লেট গণনা আন্তর্জাতিক মান এবং প্রক্রিয়াকরণ গ্রহণ করে।
2. স্ট্যান্ডার্ড টাইপ থ্রটলিং ডিভাইসটি বাস্তব প্রবাহ ক্রমাঙ্কন ছাড়াই ব্যবহার করা যেতে পারে।
3. এক-টুকরো অরিফিস প্লেট ইনস্টল করা সহজ, চাপ পাইপ আঁকার প্রয়োজন নেই, ডিফারেনশিয়াল প্রেসার ট্রান্সমিটার এবং চাপ ট্রান্সমিটারের সাথে সরাসরি সংযুক্ত করা যেতে পারে।
4. অ্যাপ্লিকেশনের বিস্তৃত পরিসর, সমস্ত একক-ফেজ প্রবাহ পরিমাপ করা যেতে পারে, মিশ্র-ফেজ প্রবাহের অংশও প্রয়োগ করা যেতে পারে।
5. থ্রটলিং ডিভাইসের গঠন অনুলিপি করা সহজ, সহজ, কঠিন, স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা, দীর্ঘ সেবা জীবন এবং কম দাম।
অল-ইন-ওয়ান ফ্লু মিটার টেকনিক্যাল প্যারামিটার
নামমাত্র ব্যাস | DN50~DN1000 |
নামমাত্র চাপ | ≤450MPa |
পরিবেশের তাপমাত্রা | -20℃~+55℃ |
মাঝারি তাপমাত্রা | -20℃~+300℃ |
সঠিকতা | ±1.0%~±1.5% |
সংযোগ পদ্ধতি |
ফ্ল্যাঞ্জ ক্ল্যাম্পিং, থ্রেডেড কানেকশন, ফ্ল্যাঞ্জ কানেকশন, ইনসার্ট টাইপ ইত্যাদি।
|
স্ট্রেইট পাইপ বিভাগের প্রয়োজনীয়তা |
আপস্ট্রিম সোজা পাইপ সেকশন ≥ 10DN হওয়া উচিত, ডাউনস্ট্রিম সোজা পাইপ বিভাগ ≥ গ্যাস 5DN হওয়া উচিত
|
ফাংশন সেটিং | ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী, সংকেত দূরবর্তী ট্রান্সমিশন (ক্ষেত্র বাস ফাংশন থাকতে পারে), বুদ্ধিমান ক্ষতিপূরণ, প্রদর্শন প্রবাহ বা ভর প্রবাহ, স্ট্যান্ডার্ড ভলিউম প্রবাহ ইত্যাদি অর্জনের জন্য প্রাসঙ্গিক যন্ত্রগুলি নির্বাচন করা যেতে পারে। |
