পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | তরল | ইন্সট্রুমেন্ট ক্যালিবার: | থ্রেড সংযোগ; চক্রের উন্নত পার্শ্ব সংযোগ |
---|---|---|---|
পরিমাপের যথার্থতা: | ±1.0% R, ± 0.5% R, ± 0.2% R (কাস্টমাইজযোগ্য) | পরিসীমা অনুপাত: | 1:10; 1:15; 1:20 |
সেন্সর উপাদান: | 304 স্টেইনলেস স্টিল, 316 (L) স্টেইনলেস স্টিল, ইত্যাদি | মিডিয়া তাপমাত্রা: | -20℃~+120℃ |
বায়ুমণ্ডলীয় চাপ: | 86KPa~106KPa | সিগন্যাল আউটপুট: | পালস সংকেত, 4 ~ 20mA সংকেত |
লক্ষণীয় করা: | তরল টারবাইন ফ্লোমিটার উচ্চ নির্ভুলতা,304 স্টেইনলেস স্টীল তরল টারবাইন ফ্লোমিটার,থ্রেডেড ওয়াটার টারবাইন ফ্লো মিটার |

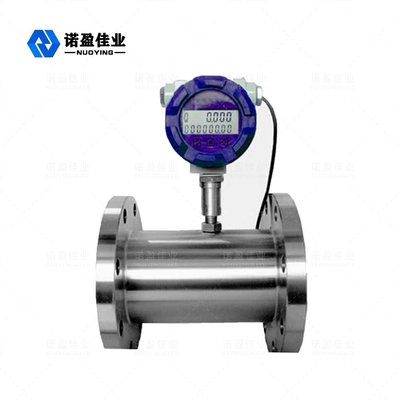

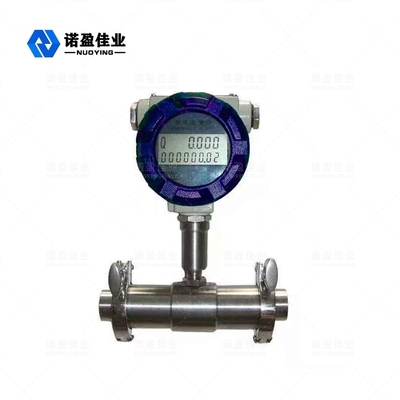

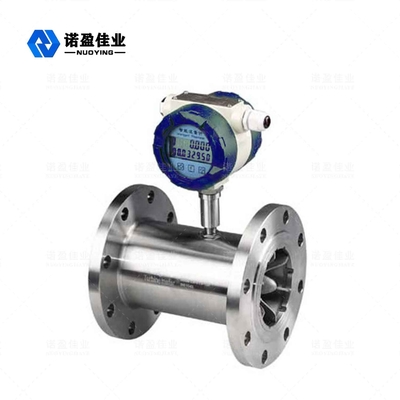

উচ্চ নির্ভুলতা ভাল পুনরাবৃত্তিযোগ্যতা তরল NYWL-L টারবাইন ফ্লোমিটার
NYWL-L টারবাইন ফ্লোমিটারের কাজের নীতি
NYWL-L সিরিজের টারবাইন ফ্লোমিটার অপ্টিমাইজেশন ডিজাইনের পরে দেশে এবং বিদেশে ফ্লো মিটারের উন্নত প্রযুক্তি শুষে নেয়, সহজ গঠন, লাইটওয়েট, উচ্চ নির্ভুলতা, ভাল প্রজননযোগ্যতা, প্রতিক্রিয়াশীল, সহজে ইনস্টল করা এবং টারবাইন ফ্লোমিটারের একটি নতুন প্রজন্মের ব্যবহার বজায় রাখা। , স্টেইনলেস স্টীল 1CraNigTi, 2Cris এবং corundum Alc0a দিয়ে বন্ধ পাইপলাইন পরিমাপের জন্য ব্যাপকভাবে ব্যবহৃত হয়, হার্ড অ্যালয় ক্ষয় হয় না।এবং কোন ফাইবার, কণা এবং অন্যান্য অমেধ্য নেই, 5 × 10-6m3 / সেকেন্ডের কম তরল কাজের তাপমাত্রার কাইনেমেটিক সান্দ্রতা, 5 × 10-6m² / s তরলের চেয়ে বেশি গতির সান্দ্রতার জন্য, ফ্লোমিটারটি আসল তরলটির ক্রমাঙ্কন করার পরে ব্যবহার করা যেতে পারে। .যদি বিশেষ ফাংশন সঙ্গে প্রদর্শন যন্ত্র, এছাড়াও পরিমাণগত নিয়ন্ত্রণ হতে পারে, ওভার-ভলিউম অ্যালার্ম, ইত্যাদি, প্রবাহ পরিমাপ এবং শক্তি সঞ্চয় জন্য আদর্শ যন্ত্র.
সেন্সরের ইন্সট্রুমেন্টেশন সহগ ফ্লো ক্রমাঙ্কন ডিভাইসের ক্রমাঙ্কন থেকে উদ্ভূত হয়, যা সেন্সরের অভ্যন্তরীণ তরল প্রক্রিয়াকে মোটেই জিজ্ঞাসা করে না, ইনপুট (প্রবাহ) এবং আউটপুট (ফ্রিকোয়েন্সি পালস) অনুসারে সেন্সরটিকে একটি কালো বাক্স হিসাবে জিজ্ঞাসা করে। সংকেত) এর রূপান্তর সহগ নির্ধারণ করতে, এটি ব্যবহারিক অ্যাপ্লিকেশনের জন্য সুবিধাজনক।যাইহোক, এটি লক্ষ করা উচিত যে এই রূপান্তর ফ্যাক্টর (ইনস্ট্রুমেন্টেশন ফ্যাক্টর) শর্তসাপেক্ষ, এর ক্রমাঙ্কন শর্তগুলি হল রেফারেন্স শর্ত, যদি এই শর্ত থেকে বিচ্যুতির ব্যবহার সহগ পরিবর্তিত হবে, পরিবর্তনটি সেন্সরের প্রকার, পাইপ ইনস্টলেশনের অবস্থা এবং তরল উপর নির্ভর করে। পরিস্থিতির শারীরিক পরামিতি।
NYWL-L টারবাইন ফ্লোমিটার ডিজাইন বৈশিষ্ট্য
1. উচ্চ নির্ভুলতা, সাধারণত ± 1% R পর্যন্ত, ± 0.5% R, উচ্চ-নির্ভুলতা প্রকার ± 0.2% R পর্যন্ত।
2. ভাল পুনরাবৃত্তিযোগ্যতা, 0.05% ~ 0.2% পর্যন্ত স্বল্পমেয়াদী পুনরাবৃত্তিযোগ্যতা, এটি ভাল পুনরাবৃত্তিযোগ্যতার কারণে, যেমন ঘন ঘন ক্রমাঙ্কন বা অনলাইন ক্রমাঙ্কন খুব উচ্চ নির্ভুলতা পেতে পারে, বাণিজ্য নিষ্পত্তিতে পছন্দের ফ্লোমিটার।
3. আউটপুট পালস ফ্রিকোয়েন্সি সংকেত, মোট পরিমাপ এবং কম্পিউটার সংযোগের জন্য উপযুক্ত, কোন শূন্য বিন্দু প্রবাহ, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা.
4. একটি খুব উচ্চ ফ্রিকোয়েন্সি সংকেত (3 ~ 4kHz), শক্তিশালী সংকেত রেজোলিউশন পেতে পারেন।
5. প্রশস্ত পরিসর, 1:20 পর্যন্ত মাঝারি এবং বড় ব্যাস, 1:10 এর ছোট ব্যাস, কমপ্যাক্ট এবং লাইটওয়েট গঠন, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণ, বড় সঞ্চালন ক্ষমতা।
6. উচ্চ-চাপ পরিমাপের জন্য প্রযোজ্য, মিটার বডির গর্ত খোলার প্রয়োজন নেই, উচ্চ-চাপ ধরনের যন্ত্র তৈরি করা সহজ।
7. বিশেষ সেন্সর প্রকার, বিভিন্ন ধরনের বিশেষ সেন্সরের জন্য ব্যবহারকারীদের বিশেষ চাহিদা অনুযায়ী ডিজাইন করা যেতে পারে, যেমন নিম্ন-তাপমাত্রার ধরন, দ্বি-দিকনির্দেশীয় প্রকার, ডাউনহোলের ধরন, বালি মেশানো বিশেষ ধরনের ইত্যাদি।
8. সন্নিবেশ টাইপ তৈরি করা যেতে পারে, বড় ব্যাস পরিমাপের জন্য উপযুক্ত, ছোট চাপের ক্ষতি, কম দাম, প্রবাহ ছাড়াই সরানো যেতে পারে, ইনস্টল করা এবং বজায় রাখা সহজ।
NYWL-L টারবাইন ফ্লোমিটার প্রযুক্তিগত পরামিতি
সাধারণ দরখাস্ত | তরল |
যন্ত্রের ক্যালিবার | থ্রেড সংযোগ;চক্রের উন্নত পার্শ্ব সংযোগ |
পরিমাপের যথার্থতা | ±1.0% R, ± 0.5% R, ± 0.2% R (কাস্টমাইজযোগ্য) |
পরিসীমা অনুপাত | 1:10;1:15;1:20 |
সেন্সর উপাদান | 304 স্টেইনলেস স্টিল, 316 (L) স্টেইনলেস স্টিল, ইত্যাদি |
মিডিয়া তাপমাত্রা | -20℃~+120℃ |
পরিবেশের তাপমাত্রা | -20℃~+60℃ |
আপেক্ষিক আদ্রতা | 5% ~ 90% |
বায়ুমণ্ডলীয় চাপ | 86Kpa~106Kpa |
সিগন্যাল আউটপুট | পালস সংকেত, 4 ~ 20mA সংকেত |
যোগাযোগ আউটপুট | হার্ট/আরএস৪৮৫ |
পাওয়ার সাপ্লাই | বাহ্যিক পাওয়ার সাপ্লাই: +24VDC±15%, রিপল ≤±5 অভ্যন্তরীণ পাওয়ার সাপ্লাই: 2.0~3.0V |
সিগন্যাল লাইন ইন্টারফেস | মৌলিক প্রকার, বিস্ফোরণ-প্রমাণ প্রকার |
সুরক্ষা/বিস্ফোরণ-প্রমাণ গ্রেড | IP 67/ExiaⅡCT4 বা ExdⅡBT6 |
