পণ্যের বিবরণ:
|
পাওয়ার সাপ্লাই: | 12~24ভিডিসি | নামমাত্র চাপ: | 1.6MPa, 2.5MPa, 4.0MPa এবং তার বেশি |
---|---|---|---|
নির্ভুলতা গ্রেড: | 1.0, 1.5 | মিডিয়া তাপমাত্রা: | -40~350℃ |
চাপ হারানো: | প্রতিরোধ সহগ cd≤2.4 | আউটপুট সংকেত: | ভোল্টেজ পালস নিম্ন স্তর ≤ 1V উচ্চ স্তর ≥ 6V, মান বর্তমান সংকেত 4~20mA |
বিস্ফোরণ-প্রমাণ গ্রেড: | Exia II CT6 (ঐচ্ছিক) | ||
লক্ষণীয় করা: | 20mA ঘূর্ণি ফ্লোমিটার,চাপ ঘূর্ণি ফ্লোমিটার,ঘূর্ণি তরল স্তরের ট্রান্সমিটার |

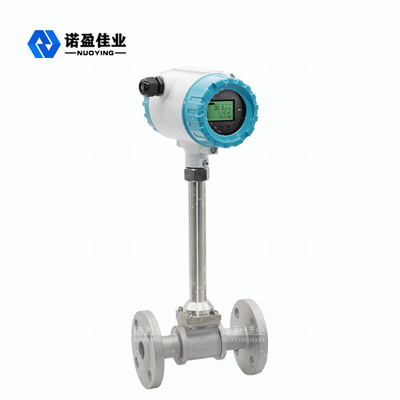

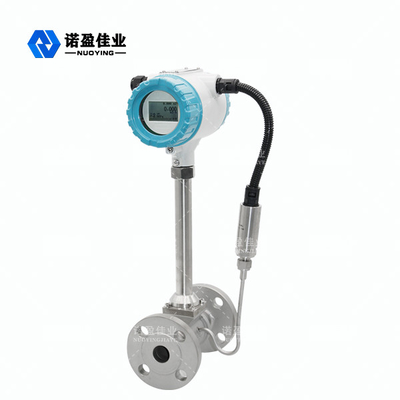

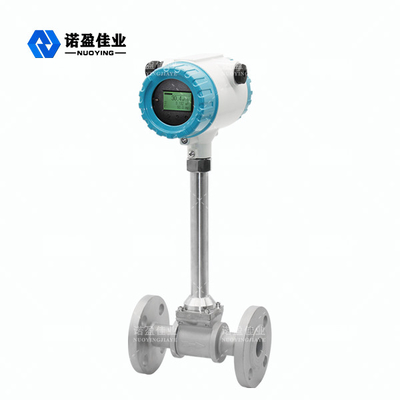

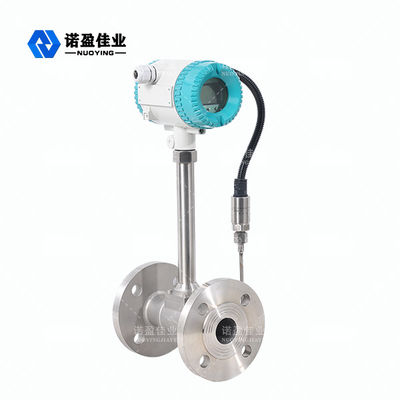

উচ্চ পরিমাপ নির্ভুলতা উচ্চ নির্ভরযোগ্যতা 20mA ঘূর্ণি ফ্লোমিটার
ঘূর্ণি ফ্লোমিটার কারমেন ঘূর্ণি নীতি গবেষণা এবং উত্পাদন উপর ভিত্তি করে, প্রধানত শিল্প পাইপলাইন তরল প্রবাহ পরিমাপের জন্য, যেমন গ্যাস, তরল, বাষ্প এবং অন্যান্য মিডিয়া।তরল ঘনত্ব, চাপ, তাপমাত্রা, সান্দ্রতা এবং অন্যান্য পরামিতি থেকে প্রায় স্বাধীন কাজের অবস্থার ভলিউম প্রবাহ পরিমাপ করার ক্ষেত্রে এর বৈশিষ্ট্যগুলি হল ছোট চাপের ক্ষতি, একটি বড় পরিসর, উচ্চ নির্ভুলতা।কোন চলমান যান্ত্রিক অংশ, তাই উচ্চ নির্ভরযোগ্যতা এবং কম রক্ষণাবেক্ষণ।উপকরণ পরামিতি সময়ের সাথে স্থিতিশীল হতে পারে।ঘূর্ণি ফ্লো মিটার পিজোইলেকট্রিক স্ট্রেস সেন্সর গ্রহণ করে, যা অত্যন্ত নির্ভরযোগ্য এবং -20℃~+250℃-এর অপারেটিং তাপমাত্রা পরিসরে কাজ করতে পারে।এটিতে অ্যানালগ স্ট্যান্ডার্ড সিগন্যাল এবং ডিজিটাল পালস সিগন্যাল আউটপুট রয়েছে, তাই এটি কম্পিউটারের মতো ডিজিটাল সিস্টেমের সাথে ব্যবহার করা সহজ, যা একটি উন্নত এবং আদর্শ পরিমাপ যন্ত্র।
ঘূর্ণি ফ্লোমিটার কাজের নীতি
ঘূর্ণি ফ্লোমিটার ঘূর্ণি জেনারেটর, সনাক্তকরণ প্রোব এবং সংশ্লিষ্ট ইলেকট্রনিক সার্কিটরি এবং অন্যান্য উপাদানগুলির প্রবাহ ক্ষেত্রে ডিজাইন করা হয়েছে।যখন ঘূর্ণি জেনারেটরের মধ্য দিয়ে তরল প্রবাহিত হয়, তখন এটি উভয় দিকে ঘূর্ণির দুটি বিকল্প সারি তৈরি করে, এই ঘূর্ণিটি কারমেন ঘূর্ণি রাস্তা নামে পরিচিত।কারমেন ঘূর্ণি রাস্তার তত্ত্বের উপর ভিত্তি করে স্ট্রোহাল প্রস্তাব করেছিলেন যে কারমেন ঘূর্ণি রাস্তার ফ্রিকোয়েন্সি তরল প্রবাহ বেগের সমানুপাতিক, এবং ফ্রিকোয়েন্সি এবং প্রবাহ বেগের মধ্যে সম্পর্ক দিয়েছেন: f = St × V / d
f: ঘূর্ণি ফ্রিকোয়েন্সি (Hz)
v: ঘূর্ণি জেনারেটরের উভয় পাশে গড় প্রবাহ বেগ (m/s)
St: Strohal সহগ (ধ্রুবক)
এই পর্যায়ক্রমিক ঘূর্ণিগুলি পর্যায়ক্রমে নেতিবাচক চাপের একটি সিরিজ গঠন করে, যা সনাক্তকরণ প্রোবের উপর কাজ করে এবং পর্যায়ক্রমিক বৈদ্যুতিক সংকেতগুলির একটি সিরিজ তৈরি করে, যা প্রিঅ্যামপ্লিফায়ার দ্বারা রূপান্তরিত, আকৃতি এবং পরিবর্ধিত হয় এবং তারপরে একটি পালস ফ্রিকোয়েন্সি সিগন্যাল বা স্ট্যান্ডার্ড সিগন্যাল আউটপুট করে ঘূর্ণি সিঙ্ক্রোনাইজেশন।
ঘূর্ণি ফ্লোমিটার প্রযুক্তিগত পরামিতি
পাওয়ার সাপ্লাই | 12~24ভিডিসি |
নামমাত্র চাপ | 1.6MPa, 2.5MPa, 4.0MPa এবং তার বেশি |
নির্ভুলতা গ্রেড | 1.0, 1.5 |
মিডিয়া তাপমাত্রা | -40~350℃ |
চাপ হারানো | প্রতিরোধ সহগ cd≤2.4 |
আউটপুট সংকেত | ভোল্টেজ পালস নিম্ন স্তর ≤ 1V উচ্চ স্তর ≥ 6V, মান বর্তমান সংকেত 4~20mA |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 (ঐচ্ছিক) |
ঘূর্ণি ফ্লোমিটার ডিজাইন বৈশিষ্ট্য
1. সহজ গঠন, কোন চলন্ত পরিধান অংশ ইনস্টল করা সহজ.
2. উচ্চ পরিমাপের নির্ভুলতা, উচ্চ নির্ভরযোগ্যতা, অন-সাইট ডিবাগিংয়ের প্রয়োজন নেই।
3. দীর্ঘ দূরত্ব থেকে প্রবাহ সংকেত প্রেরণ করতে পারে, এবং কেন্দ্রীভূত ব্যবস্থাপনা উপলব্ধি করতে কম্পিউটারের সাথে নেটওয়ার্ক করা যেতে পারে।
4. পরিবর্ধক বোর্ড অনন্য নকশা গ্রহণ করে এবং গ্যাস এবং তরল জন্য সাধারণ.
5. এনালগ স্ট্যান্ডার্ড সিগন্যাল এবং ডিজিটাল পালস সিগন্যাল আউটপুট রয়েছে, যা কম্পিউটারের মতো ডিজিটাল সিস্টেমের সাথে সহজেই ব্যবহার করা যেতে পারে।
6. বিস্ফোরণ-প্রমাণ যন্ত্রগুলি সংশ্লিষ্ট বিস্ফোরণ-প্রমাণ স্থানে ব্যবহার করা যেতে পারে।
7. কাস্টমাইজড নকশা এবং উত্পাদন গ্রাহকের প্রয়োজনীয়তা অনুযায়ী.
