পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | ট্যাঙ্ক এবং পাইপ ঘনত্ব পরিমাপ | দুরত্ব পরিমাপ করা: | 0.5~2.5g/cc(500–2500kg/m³) |
---|---|---|---|
পাওয়ার সাপ্লাই: | 24VDC,≥50 mA | সিগন্যাল আউটপুট: | 4~20 mA, 0~1000Hz, RS485 Modbus RTU |
অপারেশন তাপমাত্রা: | -50~+200℃ | সর্বোচ্চ কাজের চাপ: | 207 বার (3000 psi) |
প্রক্রিয়া সংযোগ: | ANSI 150 থেকে 1500 RF, DN 50 PN16, DN 50 PN40, IDF এবং RJT স্যানিটারি টাইপ | হাউজিং টাইপ: | বৈদ্যুতিক নীল ঢালাই অ্যালুমিনিয়াম কেস, উজ্জ্বল হলুদ কাস্ট অ্যালুমিনিয়াম কেস, স্টেইনলেস স্টিলের কেস |
লক্ষণীয় করা: | ফর্ক রাডার ট্যাঙ্ক লেভেল গেজ,পাইপ টিউনিং ফর্ক ডেনসিটি মিটার,টিউনিং ফর্ক পোর্টেবল ডেনসিটোমিটার |

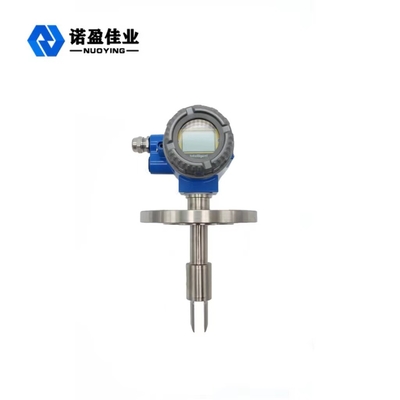

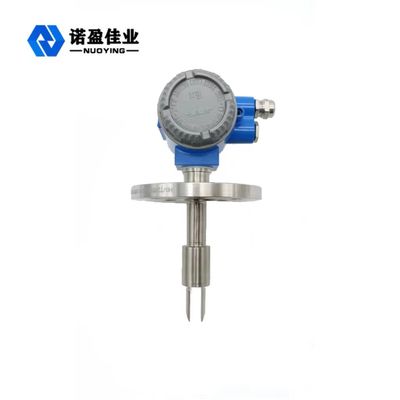

ট্যাঙ্ক এবং পাইপ ঘনত্ব পরিমাপ NYDE-CR টিউনিং ফর্ক ডেনসিটোমিটার ইনস্টল এবং ব্যবহার করা সহজ
NYYC-MD টাইপ সন্নিবেশ ডেনসিটোমিটার রিয়েল-টাইম অনলাইন ঘনত্ব সনাক্তকরণের জন্য ব্যবহার করা যেতে পারে।এটি ঘনত্ব সহ পণ্যগুলির প্রক্রিয়া নিয়ন্ত্রণে মৌলিক পরামিতি হিসাবে বা গুণমান নিয়ন্ত্রণে কঠিন শতাংশ বা রেফারেন্স হিসাবে ঘনত্ব শতাংশের সাথে ব্যবহার করা যেতে পারে।সন্নিবেশ টাইপ ইনস্টলেশন ব্যবহার করে, ব্যাপকভাবে পাইপলাইনে ব্যবহৃত, খোলা ট্যাঙ্ক পাত্রে এবং মিডিয়া ঘনত্ব সনাক্তকরণে বন্ধ ট্যাঙ্ক পাত্রে তরল ঘনত্ব সরাসরি মাধ্যমের মধ্যে ঢোকানো টিউনিং কাঁটা দ্বারা প্রাপ্ত কম্পন ফ্রিকোয়েন্সির উপর নির্ভর করে।সেন্সর অন্তর্নির্মিত তাপমাত্রা সেন্সর তাপমাত্রা ক্ষতিপূরণ প্রদান.পেট্রোলিয়াম, রাসায়নিক, চোলাই, খাদ্য, ফার্মাসিউটিক্যাল এবং খনিজ প্রক্রিয়াকরণে (যেমন কাদামাটি, কার্বোনেট, সিলিকেট, ইত্যাদি), মাল্টি-প্রোডাক্ট পাইপলাইন ইন্টারফেস সনাক্তকরণ, আলোড়ন মিশ্রণ ঘনত্ব সনাক্তকরণ, চুল্লির শেষ পয়েন্টে উপরোক্ত শিল্পগুলিতে নির্দিষ্ট অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। পর্যবেক্ষণ, ionizer ইন্টারফেস সনাক্তকরণ.
NYDE-CR টিউনিং ফর্ক ডেনসিটোমিটার কাজের নীতি
সেন্সরটি কম্পোনেন্ট কম্পনের নীতিতে কাজ করে, কম্পোনেন্ট অংশটি টিউনিং ফর্ক অংশটি মাপা তরলে নিমজ্জিত।টিউনিং ফর্ক অংশটি ফর্ক বডির নীচের প্রান্তে স্থির একটি অভ্যন্তরীণ পাইজোইলেকট্রিক ডিভাইসের মাধ্যমে কম্পন অনুভব করে।কম্পনের ফ্রিকোয়েন্সি কাঁটাচামচের অন্য প্রান্তে স্থির একটি সেকেন্ডারি পাইজোইলেকট্রিক ডিভাইস দ্বারা সনাক্ত করা হয় এবং তারপরে শীর্ষে একটি সার্কিট দ্বারা সংকেতটি প্রশস্ত করা হয়।তরলের ঘনত্ব এবং কম্পনের ফ্রিকোয়েন্সি যখন পরিমাপ করা তরল প্রবাহ ঘনিষ্ঠভাবে সম্পর্কিত হয় এবং যখন পরিমাপ করা তরলের ঘনত্ব পরিবর্তিত হয়, তরল প্রবাহের সময় কম্পনের ফ্রিকোয়েন্সিও পরিবর্তিত হয়।D=Ko+KIT+KETz সমীকরণের মাধ্যমে পরিমাপকৃত তরলের ঘনত্ব নির্ভুলভাবে গণনা করা যায়।
ডি = ক্রমাঙ্কন ছাড়াই পরিমাপ করা মাধ্যমের ঘনত্ব (কেজি/মি³)
T = কম্পনের ফ্রিকোয়েন্সি (μs)।
Ko, Ki, K2 = ধ্রুবক
ঘনত্ব সনাক্তকরণ প্রক্রিয়ায়, NYYC-MD প্লাগ-ইন ডেনসিটোমিটার স্বয়ংক্রিয়ভাবে পরিমাপ করা মাধ্যমের (D) ঘনত্বের উপর তাপমাত্রার প্রভাবের জন্য ক্ষতিপূরণ দিতে পারে এবং ঘনত্বের উপর চাপের কোন উল্লেখযোগ্য প্রভাব নেই।
NYDE-CR টিউনিং ফর্ক ডেনসিটোমিটার প্রযুক্তিগত পরামিতি
সাধারণ দরখাস্ত | ট্যাঙ্ক এবং পাইপ ঘনত্ব পরিমাপ |
হাউজিং উপাদান | ঢালাই অ্যালুমিনিয়াম |
দুরত্ব পরিমাপ করা | 0.5~2.5g/cc(500–2500kg/m³) |
ক্রমাঙ্কন পরিসীমা | 0.5~2.5g/cc(500–2500kg/m³) |
পাওয়ার সাপ্লাই | 24VDC,≥50 mA |
সিগন্যাল আউটপুট | 4~20 mA, 0~1000Hz, RS485 Modbus RTU |
অপারেশন তাপমাত্রা | -50~+200℃ |
সর্বাধিক কাজের চাপ | 207 বার (3000 psi) |
প্রক্রিয়া সংযোগ | ANSI 150 থেকে 1500 RF, DN 50 PN16, DN 50 PN40, IDF এবং RJT স্যানিটারি টাইপ |
যৌথ উপাদান | 316L, স্টেইনলেস স্টীল, Hastelloy |
কাঁটা শরীরের আবরণ | স্ট্যান্ডার্ড, PTFE, ইলেক্ট্রোলাইটিক পলিশিং |
সুরক্ষা স্তর | IP67 |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 |
হাউজিং টাইপ | বৈদ্যুতিক নীল ঢালাই অ্যালুমিনিয়াম কেস, উজ্জ্বল হলুদ কাস্ট অ্যালুমিনিয়াম কেস, স্টেইনলেস স্টিলের কেস |
NYDE-CR টিউনিং ফর্ক ডেনসিটোমিটার ডিজাইন বৈশিষ্ট্য
1. ট্যাঙ্ক, পাইপলাইন, প্রবাহিত বা স্থির মিডিয়া ঘনত্ব পরিমাপের জন্য উপযুক্ত।উচ্চ তাপমাত্রা, নিম্ন তাপমাত্রা, অমেধ্য ধারণকারী উচ্চ সান্দ্রতা মিডিয়া পরিমাপের জন্য উপযুক্ত।
2. মাইক্রোপ্রসেসর-ভিত্তিক ইলেকট্রনিক রূপান্তর ডিভাইস, সংকেত প্রক্রিয়াকরণ, গণনা এবং ডায়াগনস্টিক ফাংশন একীভূত করা।
3. তরল ঘনত্ব এবং তাপমাত্রার ক্রমাগত অনলাইন পরিমাপ, উচ্চ নির্ভুলতা, আরও নিরাপদ এবং নির্ভরযোগ্য, সরাসরি উত্পাদন প্রক্রিয়া নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে।
4. এটি RS485 ইন্টারফেসের মাধ্যমে পিসির সাথে সরাসরি যোগাযোগ করতে পারে এবং ব্যবহারকারীরা সরাসরি অনলাইন নোড কনফিগারেশন, ত্রুটি নির্ণয় এবং ডেটা লগিং করতে পারে।
5. ঘনত্ব এবং তাপমাত্রা পরিমাপ করার সময়, মৌলিক ঘনত্ব, ঘনত্ব শতাংশ, ভর শতাংশ, ভলিউম শতাংশ এবং অন্যান্য পরামিতিগুলি গণনা করা যেতে পারে।
6. চমৎকার overpressure সুরক্ষা কাঠামো, উচ্চতর তাপমাত্রা স্থায়িত্ব, সম্পূর্ণরূপে ঝালাই সীল, শক্তিশালী এবং নির্ভরযোগ্য নকশা.
7. ইনস্টল এবং ব্যবহার করা সহজ, রিডিং প্রদর্শন করতে তরল ঢোকান।
8. সরলীকৃত রক্ষণাবেক্ষণ, কোন নিয়মিত পরিষ্কার করা হয় না।
9. স্ট্যান্ডার্ড রেফারেন্স উত্স ছাড়া ক্রমাঙ্কন, কোন পরীক্ষাগার ক্রমাঙ্কন, কোন প্রক্রিয়া বাধা নেই.
10. বিপজ্জনক সাইটের জন্য অভ্যন্তরীণভাবে নিরাপদ, খাদ্য উত্পাদন সাইটের জন্য স্বাস্থ্যকর।
