পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল (পরিষ্কার পানি, লুব্রিকেন্ট, ক্ষয়কারী তরল ইত্যাদি) | পরিমাপ সীমা: | উপরের সীমা URL(0-4m; 0-170m) |
|---|---|---|---|
| পাওয়ার সাপ্লাই: | 24VDC(±5%) | প্রক্রিয়া তাপমাত্রা: | -10~+70℃ |
| সিগন্যাল আউটপুট: | 4...20mADC/HART/RS485। | প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ, থ্রেড, বন্ধনী ইনস্টলেশন (ঐচ্ছিক) |
| লক্ষণীয় করা: | 20mA লিকুইড লেভেল ট্রান্সমিটার,ফ্ল্যাঞ্জ লিকুইড লেভেল ট্রান্সমিটার,লিকুইড লেভেল সেন্সর ট্রান্সমিটার |
||
ভাল স্থিতিশীলতা এবং উচ্চ নির্ভুলতা 20mA তরল স্তরের ট্রান্সমিটার

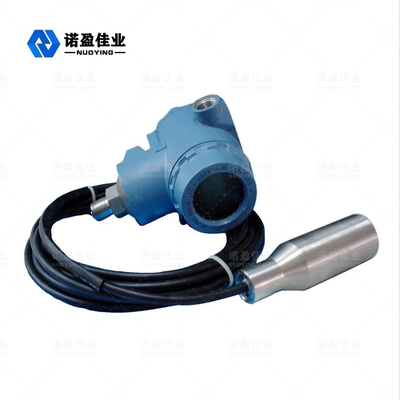

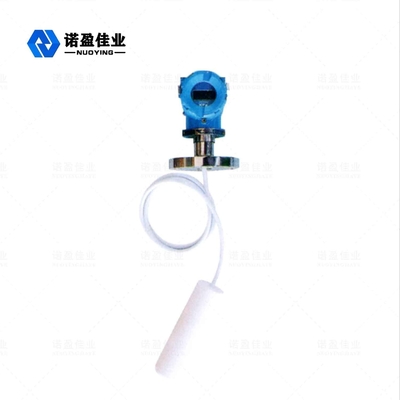

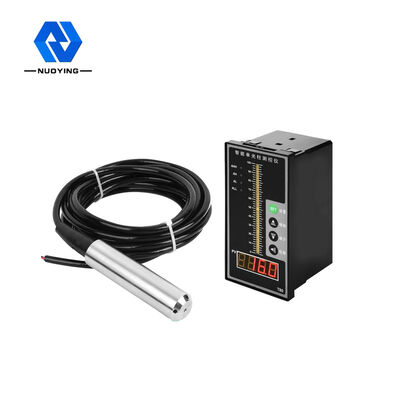

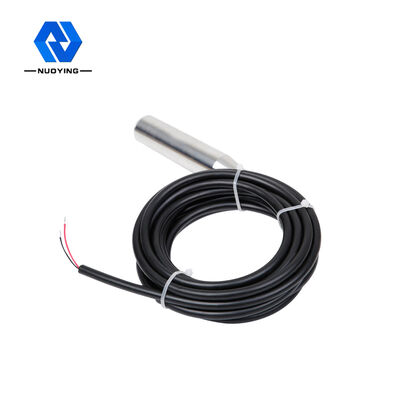

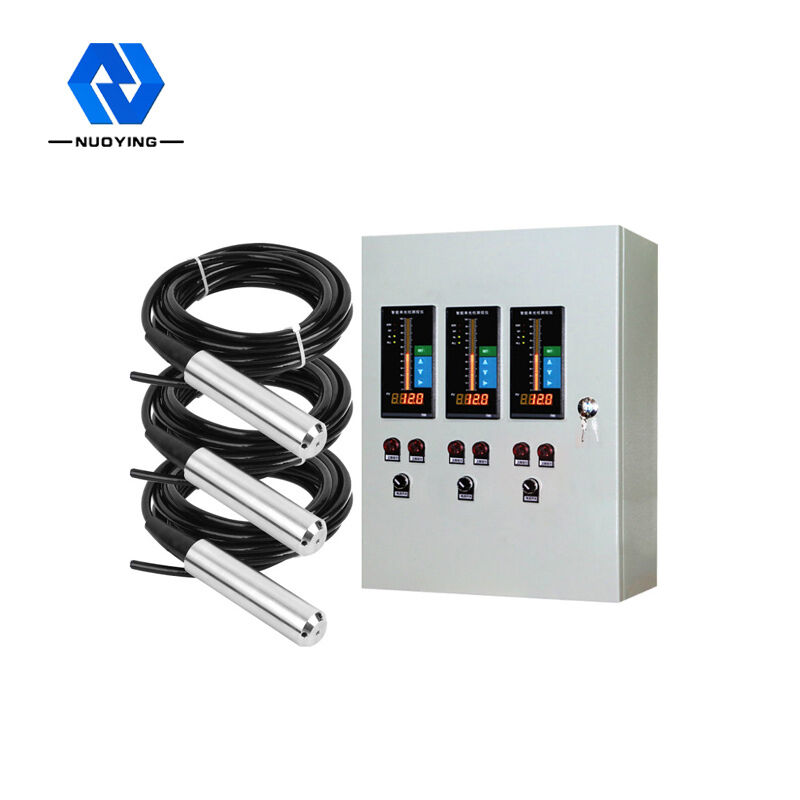

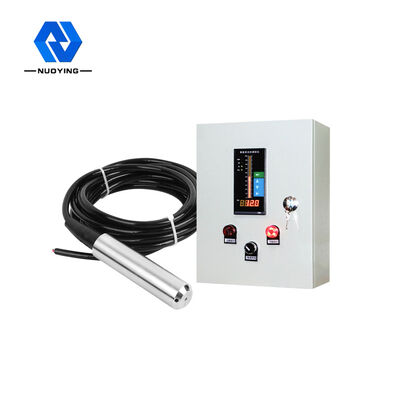

NH93420 সিরিজের তরল স্তরের ট্রান্সমিটার হল একটি সমস্ত স্টেইনলেস স্টিলের নকশা, সম্পূর্ণরূপে সিল করা নিমজ্জিত কঠিন পাইজোরেসিটিভ তরল স্তর পরিমাপের যন্ত্র।এই পণ্যটি বিখ্যাত বিদেশী ব্র্যান্ডের উচ্চ-স্থায়িত্ব এবং উচ্চ-নির্ভরযোগ্যতা পাইজোরেসিস্টিভ প্রেসার সেন্সর, সেইসাথে উচ্চ-নির্ভুল বুদ্ধিমান ট্রান্সমিটার প্রসেসিং সার্কিট ব্যবহার করে।এটি সুনির্দিষ্ট ডিজিটাল তাপমাত্রা ক্ষতিপূরণ প্রযুক্তি এবং অরৈখিক সংশোধন প্রযুক্তি গ্রহণ করে বিট সংকেতকে একটি আদর্শ বৈদ্যুতিক সংকেত আউটপুটে রূপান্তরিত করা হয়।জলরোধী তারের আবরণ দিয়ে সীলমোহর করা হয়েছে, এবং বায়ুচলাচল নলটি তারের মধ্যে রয়েছে, যা দীর্ঘ সময়ের জন্য তরলে ব্যবহার করা যেতে পারে।সমন্বিত কাঠামো এবং প্রমিত সংকেত আউটপুট সাইটের ব্যবহার এবং স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য সুবিধা প্রদান করে।পণ্যটি ছোট আকার, হালকা ওজন, সহজ ইনস্টলেশন এবং সুবিধাজনক ব্যবহার সহ একটি দ্বি-তারের সিস্টেমে কাজ করে।এটি পেট্রোলিয়াম, রাসায়নিক, বিদ্যুৎ কেন্দ্র, শহুরে জল সরবরাহ এবং জলের তাপমাত্রা অনুসন্ধানের ক্ষেত্রে তরল স্তর পরিমাপ এবং নিয়ন্ত্রণের জন্য উপযুক্ত।
লিকুইড লেভেল ট্রান্সমিটারের কাজের নীতি

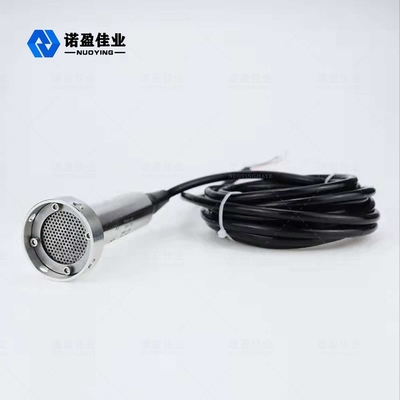

লেভেল ট্রান্সমিটারে একটি বিল্ট-ইন কৈশিক পায়ের পাতার মোজাবিশেষ, একটি চাপ-প্রতিরোধী সংযোগকারী এবং একটি প্রোব সহ একটি বিশেষ গ্যাস-পরিবাহী তার থাকে।সাবমার্সিবল লেভেল গেজের প্রোব নির্মাণ হল একটি স্টেইনলেস স্টিলের ব্যারেল যার নীচে একটি ডায়াফ্রাম এবং একটি ছিদ্রযুক্ত প্লাস্টিকের হাউজিং দ্বারা আবৃত।তরল স্তর পরিমাপ আসলে প্রোবের উপর তরলের স্থির চাপ এবং প্রকৃত বায়ুমণ্ডলীয় চাপের মধ্যে পার্থক্য, এবং তারপর চাপের পার্থক্যটি একটি সিরামিক সেন্সর দ্বারা 4~20mA আউটপুট সংকেতে রূপান্তরিত হয় (স্টেইনলেস স্টিল ফিল্মের সাথে সংযুক্ত) এবং ইলেকট্রনিক উপাদান।
যখন স্ট্যাটিক প্রেসার লিকুইড লেভেল ট্রান্সমিটারকে পরিমাপ করার জন্য তরলের একটি নির্দিষ্ট গভীরতায় রাখা হয়, তখন সেন্সরের তরল পৃষ্ঠের চাপের সূত্রটি হল: PA=p*g h+Pa তরল স্তরের সূত্র পাওয়া যায়: h=PA -Po/p *g
একই সময়ে, বায়ু-পরিবাহী স্টেইনলেস স্টিলের মাধ্যমে সেন্সরের ইতিবাচক চাপ চেম্বারে তরলের চাপ প্রবর্তন করা হয় এবং তারপরে তরল পৃষ্ঠের বায়ুমণ্ডলীয় চাপটি অফসেট করতে সেন্সরের নেতিবাচক চাপ চেম্বারের সাথে সংযুক্ত করা হয়। সেন্সরের পিছনে Po, যাতে সেন্সর দ্বারা পরিমাপ করা চাপ হল: PA-Po =p*gh
যদি তরল ঘনত্ব অভিন্ন হয়, তবে স্থির চাপের পার্থক্য তরল স্তরের উচ্চতার সমানুপাতিক।
তরল স্তরের ট্রান্সমিটার প্রযুক্তিগত পরামিতি
| সাধারণ দরখাস্ত | তরল (পরিষ্কার পানি, লুব্রিকেন্ট, ক্ষয়কারী তরল ইত্যাদি) |
| পরিমাপ সীমা | উপরের সীমা URL(0-4m; 0-170m) |
| পাওয়ার সাপ্লাই | 24VDC(±5%) |
| প্রক্রিয়া তাপমাত্রা | -10~+70℃ |
| সিগন্যাল আউটপুট | 4...20mADC/HART/RS485। |
| স্যাঁতসেঁতে সময় | 0.1～16s সামঞ্জস্যযোগ্য |
| ওভারলোড ক্ষমতা | <(U-15)/0.02A |
| ডায়াফ্রাম উপাদান | 316L, সিরামিক ডায়াফ্রাম (ঐচ্ছিক) |
| ঘটনার উপকরন | অ্যালুমিনিয়াম, স্টেইনলেস স্টীল (ঐচ্ছিক) |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ, থ্রেড, বন্ধনী ইনস্টলেশন (ঐচ্ছিক) |
| সুরক্ষা স্তর | IP68 |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT5, Exd II BT5 (ঐচ্ছিক) |
| স্থিতিশীলতা কর্মক্ষমতা | ±0.05%FS/বছর;±0.1%FS/বছর |
| লাইভ ডিসপ্লে | LCD (ঐচ্ছিক) |
লিকুইড লেভেল ট্রান্সমিটার ডিজাইন ফিচার
1. ভাল স্থায়িত্ব এবং উচ্চ নির্ভুলতা.
2. গঠনটি সূক্ষ্ম, তরল স্তর পরিমাপ করার জন্য এটি সরাসরি পরিমাপ করা মাধ্যমের মধ্যে রাখা যেতে পারে এবং এটি ইনস্টল এবং ব্যবহার করা খুব সুবিধাজনক।
3. কঠিন গঠন, কোন চলন্ত অংশ, উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ সেবা জীবন.উচ্চ-নির্ভুলতা পরিমাপ জল, তেল থেকে উচ্চ সান্দ্রতা সহ পেস্ট করা যেতে পারে এবং পরিমাপ করা মাধ্যমের ফোমিং, জমা এবং বৈদ্যুতিক বৈশিষ্ট্য দ্বারা প্রভাবিত হয় না।
4. তাপমাত্রা ক্ষতিপূরণ বিস্তৃত পরিসীমা.
5. পাওয়ার সাপ্লাই রিভার্স পোলারিটি সুরক্ষা এবং ওভারলোড কারেন্ট সীমিত সুরক্ষা, বিরোধী-বাজ, বিরোধী-রেডিও ফ্রিকোয়েন্সি হস্তক্ষেপের সাথে।
লিকুইড লেভেল ট্রান্সমিটার অ্যাপ্লিকেশন ফিল্ড
হাইড্রোস্ট্যাটিক ইনপুট লেভেল ট্রান্সমিটার (ইনপুট লেভেল মিটার) পেট্রোকেমিক্যাল, ধাতুবিদ্যা, বৈদ্যুতিক শক্তি, ফার্মাসিউটিক্যাল, জল সরবরাহ এবং নিষ্কাশন এবং পরিবেশ সুরক্ষার মতো সিস্টেম এবং শিল্পে বিভিন্ন মিডিয়ার স্তর পরিমাপের জন্য উপযুক্ত।একই সময়ে, হাইড্রোস্ট্যাটিক লেভেল মিটার শহুরে জল সরবরাহ এবং নিষ্কাশন, পয়ঃনিষ্কাশন, ভূগর্ভস্থ জল, জলাধার বাঁধ, নদী, মহাসাগর এবং অন্যান্য জল স্তর পর্যবেক্ষণ ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
