পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল, গ্যাস, বাষ্প | পাওয়ার সাপ্লাই: | (12-36)ভিডিসি(±30%) |
|---|---|---|---|
| সিগন্যাল আউটপুট: | 4...20mADC/HART/RS485। | প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ, থ্রেড (ঐচ্ছিক) |
| প্রক্রিয়া তাপমাত্রা: | -25~+125℃(>+125℃ কাস্টমাইজ করা যায়) | পরিমাপ সীমা: | উচ্চ সীমা URL |
| হাউজিং উপাদান: | অ্যালুমিনিয়াম, স্টেইনলেস স্টীল (ঐচ্ছিক) | স্যাঁতসেঁতে সময়: | 0.1～16s সামঞ্জস্যযোগ্য |
| লক্ষণীয় করা: | ফ্ল্যাঞ্জ প্রেসার সেন্সর ট্রান্সমিটার,তরল প্রেসার ট্রান্সমিটার 20mA,গ্যাস প্রেসার ট্রান্সমিটার সেন্সর |
||

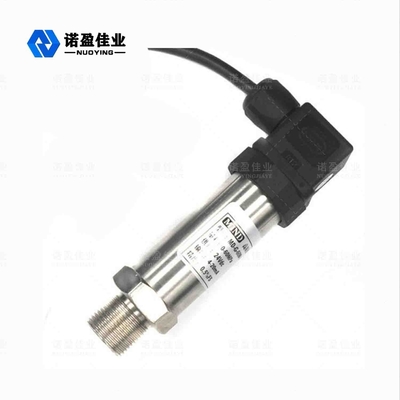

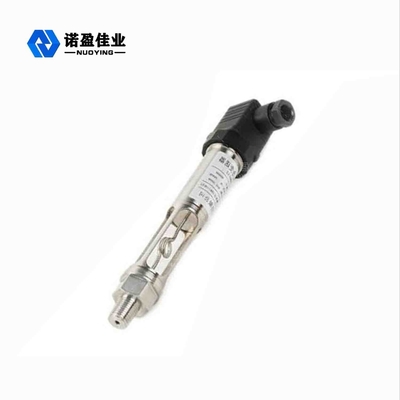

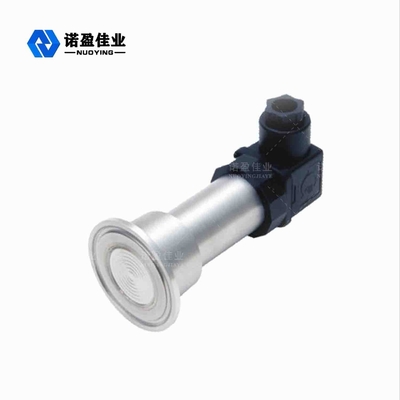

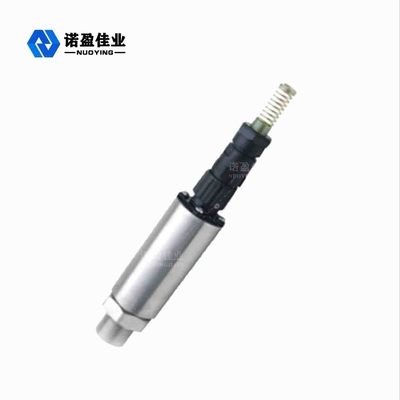

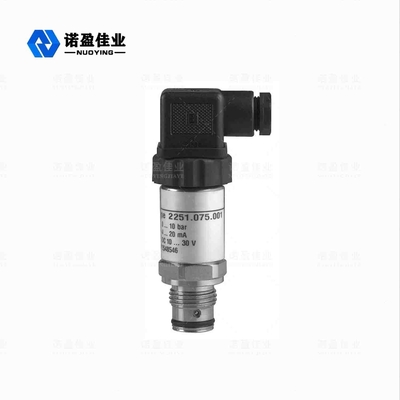

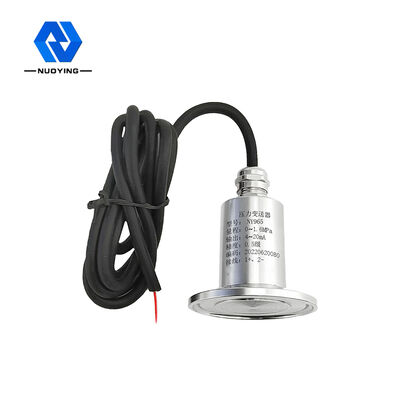

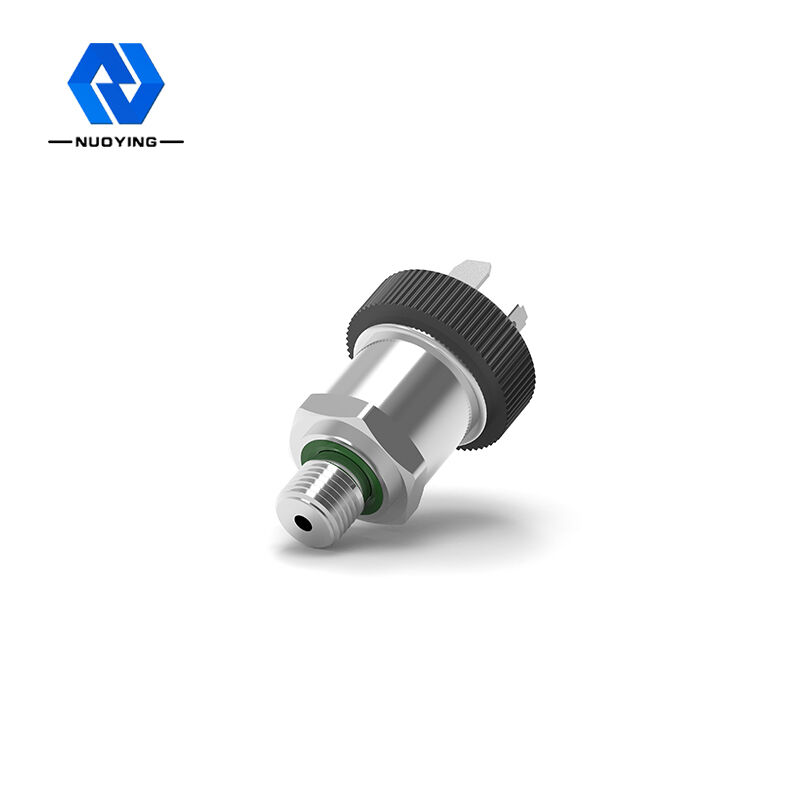

স্থিতিশীল আউটপুট উচ্চ সংবেদনশীলতা 20mA NP-93420 প্রেসার সেন্সর ট্রান্সমিটার
NP93420 সিরিজের ডিফিউশন সিলিকন প্রেশার সেন্সর সবই আমদানি করা চিপ ব্যবহার করে, সতর্ক স্ট্রাকচারাল ডিজাইন, সিগন্যাল প্রসেসিং এবং অ্যাসেম্বলির পরে এবং নতুন প্রজন্মের প্রেসার সেন্সর পরীক্ষা ও উৎপাদনের জন্য জাতীয় মানদণ্ডের সাথে কঠোরভাবে।পণ্যের সিরিজ স্থিতিশীল আউটপুট, উচ্চ সংবেদনশীলতা এবং নির্ভুলতা, এবং ভাল তাপমাত্রা বৈশিষ্ট্য, এবং শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা আছে.
NP-93420 প্রেসার সেন্সর ট্রান্সমিটার কাজের নীতি
NP93420 সিরিজ হল সেমিকন্ডাক্টর পাইজোরেসিস্টিভ ইফেক্ট এবং মাইক্রোমেশিনিং প্রযুক্তির ব্যবহার, একটি নির্দিষ্ট ক্রিস্টাল আপের একক ক্রিস্টাল সিলিকন ওয়েফারে, ফটোলিথোগ্রাফি, ডিফিউশন এবং অন্যান্য সেমিকন্ডাক্টর প্রসেস তৈরি করে - হুইটস্টোন ব্রিজ, সংবেদনশীল ডায়াফ্রামের গঠন, যখন ক্রিয়া করা হয় এক্সিটেশন ভোল্টেজ সিগন্যাল আউটপুটে, কম্পিউটারের তাপমাত্রা ক্ষতিপূরণ, লেজার রেজিস্ট্যান্স অ্যাডজাস্টমেন্ট, সিগন্যাল অ্যামপ্লিফিকেশন এবং অন্যান্য প্রক্রিয়াকরণের পরে, এক্সিটেশন ভোল্টেজ সিগন্যাল আউটপুটে বাহ্যিক শক্তি প্রতিরোধ ক্ষমতার পরিবর্তনে সামান্য পরিবর্তন আনে, যাতে সেতুর হাতের প্রতিরোধ ক্ষমতা পরিবর্তিত হয় (একটি জোড়া বড় হয় এবং একটি জোড়া ছোট হয়) মানে এবং কঠোর সমাবেশ পরীক্ষা, ক্রমাঙ্কন এবং অন্যান্য প্রক্রিয়া একটি আদর্শ আউটপুট সংকেত সহ একটি চাপ ট্রান্সমিটার উত্পাদন করতে।
NP-93420 প্রেসার সেন্সর ট্রান্সমিটার প্রযুক্তিগত পরামিতি
| সাধারণ দরখাস্ত | তরল, গ্যাস, বাষ্প |
| পরিমাপ সীমা | উচ্চ সীমা URL |
| পাওয়ার সাপ্লাই | (12-36)ভিডিসি(±30%) |
| পরিবেশের তাপমাত্রা | -40~+85℃ |
| প্রক্রিয়া তাপমাত্রা | -25~+125℃(>+125℃ কাস্টমাইজ করা যায়) |
| সিগন্যাল আউটপুট | 4...20mADC/HART/RS485। |
| স্যাঁতসেঁতে সময় | 0.1～16s সামঞ্জস্যযোগ্য |
| অনুমোদিত ওভারলোড | রেট করা পরিসরের দ্বিগুণের চেয়ে কম বা সমান |
| দীর্ঘমেয়াদী স্থিতিশীলতা | ≤±0.2%FS/বছর |
| নির্ভুলতা স্তর | 0.1 গ্রেড, 0.2 গ্রেড |
| হাউজিং উপাদান | অ্যালুমিনিয়াম, স্টেইনলেস স্টীল (ঐচ্ছিক) |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ, থ্রেড (ঐচ্ছিক) |
| সুরক্ষা স্তর | IP65(ঐচ্ছিক) |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6, Exd II BT5 (ঐচ্ছিক) |
দ্রষ্টব্য: পণ্য ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে.
NP-93420 প্রেসার সেন্সর ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য
1. স্থিতিশীল আউটপুট, উচ্চ সংবেদনশীলতা, হস্তক্ষেপ এবং গোলমাল এবং অন্যান্য কারণের তুলনামূলকভাবে ছোট প্রভাব, পরিবর্ধক সার্কিটের সংশ্লিষ্ট খরচ হ্রাস পেয়েছে এবং রেজোলিউশনটি ব্যাপকভাবে উন্নত হয়েছে।
2. বিশেষ V/I ইন্টিগ্রেটেড সার্কিট, কয়েকটি পেরিফেরাল ডিভাইস, উচ্চ নির্ভরযোগ্যতা, সহজ এবং সহজ রক্ষণাবেক্ষণ, ছোট আকার, হালকা ওজন, ইনস্টল করা এবং ডিবাগ করা অত্যন্ত সহজ।
3. অ্যালুমিনিয়াম খাদ ডাই-ঢালাই শেল, তিন-টার্মিনাল বিচ্ছিন্নতা, ইলেক্ট্রোস্ট্যাটিক স্প্রে করা সুরক্ষা স্তর, বলিষ্ঠ এবং টেকসই।
4. 4-20mA ডিসি দুই-তারের সংকেত সংক্রমণ, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, দীর্ঘ সংক্রমণ দূরত্ব।
5. LED, LCD, পয়েন্টার তিন ধরনের ইঙ্গিত মিটার মাথা, ক্ষেত্রের পড়া খুব সুবিধাজনক.সান্দ্র, স্ফটিক এবং ক্ষয়কারী মিডিয়া পরিমাপ করতে ব্যবহার করা যেতে পারে।
6. বিপজ্জনক এবং বিস্ফোরক ক্ষেত্রগুলিতে প্রয়োগ করা হলে, ডিফিউশন সিলিকন চাপ ট্রান্সমিটার ব্যবহার করা হয়, পণ্যটিতে নিম্ন কারেন্ট, কম ভোল্টেজ, কম বিদ্যুত খরচ ইত্যাদি বৈশিষ্ট্য রয়েছে। এটি একটি অভ্যন্তরীণভাবে নিরাপদ বিস্ফোরণ-প্রমাণ পণ্য, এবং এতে সজ্জিত। একটি বিস্ফোরণ-প্রমাণ শংসাপত্র।
7. স্টেইনলেস স্টীল এবং বিশেষ প্রতিরক্ষামূলক কাঠামোর ব্যবহার, এবং বজ্রপাত, অ্যান্টি-জ্যামিং, অ্যান্টি-ওভার-ভোল্টেজ, ওভার-কারেন্ট এবং সুরক্ষার একটি সিরিজের পরিবর্ধন সার্কিট নির্ভরযোগ্য সিলিং জারা এবং কঠোর কাজের পরিবেশের প্রতিরোধের উন্নতির জন্য, সাধারণ শিল্প সাইট পরিমাপ এবং নিয়ন্ত্রণ প্রয়োজনের জন্য সম্পূর্ণরূপে উপযুক্ত।
NP-93420 প্রেসার সেন্সর ট্রান্সমিটার অ্যাপ্লিকেশন ফিল্ড
1.পেট্রোলিয়াম/পেট্রোকেমিক্যাল/রাসায়নিক: সঠিক প্রবাহ পরিমাপ এবং নিয়ন্ত্রণ প্রদানের জন্য থ্রটলিং ডিভাইস সহ।এটি পাইপলাইন এবং স্টোরেজ ট্যাঙ্কের চাপ এবং স্তর পরিমাপ করতে পারে।
2.বিদ্যুৎ/শহরের গ্যাস/অন্যান্য কোম্পানি এবং ব্যবসা: পরিমাপের জন্য উচ্চ স্থিতিশীলতা এবং নির্ভুলতা প্রয়োজন।
3. সজ্জা এবং কাগজ: রাসায়নিক এবং ক্ষয়কারী প্রতিরোধী তরল প্রয়োজন অ্যাপ্লিকেশনের জন্য.
4. ইস্পাত/অলৌহঘটিত ধাতু/সিরামিক: চুল্লির চাপ পরিমাপের জন্য, ইত্যাদি, যেখানে উচ্চ স্থিতিশীলতা এবং উচ্চ নির্ভুলতা প্রয়োজন৷
5.যন্ত্র/জাহাজ নির্মাণ: উচ্চ নির্ভুলতার কঠোর নিয়ন্ত্রণে (তাপমাত্রা, আর্দ্রতা, ইত্যাদি) স্থিতিশীল পরিমাপের প্রয়োজন হয় এমন জায়গায় ব্যবহৃত হয়।
