পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল, গ্যাস, বাষ্প | পরিমাপ সীমা: | উচ্চ সীমা URL(0.006-40) |
|---|---|---|---|
| পাওয়ার সাপ্লাই: | 24VDC(±30%) | তরল ভর্তি: | সিলিকন তেল, নিষ্ক্রিয় তেল (ঐচ্ছিক) |
| পরিবেশের তাপমাত্রা: | -40~+85℃ | প্রক্রিয়া তাপমাত্রা: | -25~+125℃(>+125℃ কাস্টমাইজ করা যায়) |
| প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ (ঐচ্ছিক) | কম্পন প্রভাব: | সর্বোচ্চ পরিসরের |
| লক্ষণীয় করা: | সামঞ্জস্যযোগ্য চাপ সেন্সর ট্রান্সমিটার,24VDC গ্যাস চাপ ট্রান্সমিটার,IP67 বাষ্প চাপ ট্রান্সমিটার |
||

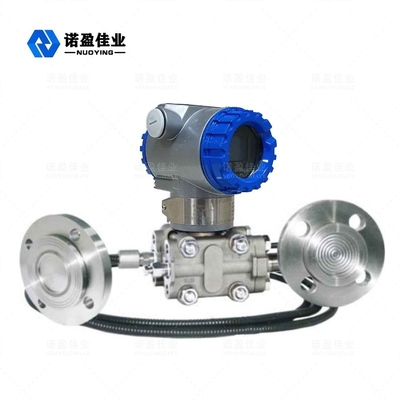

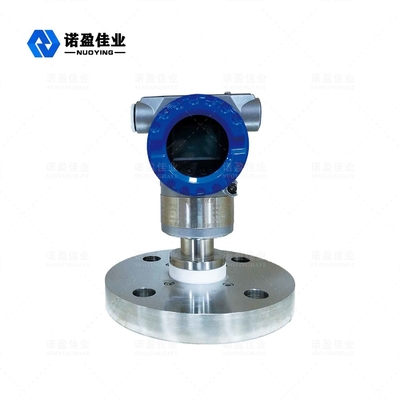

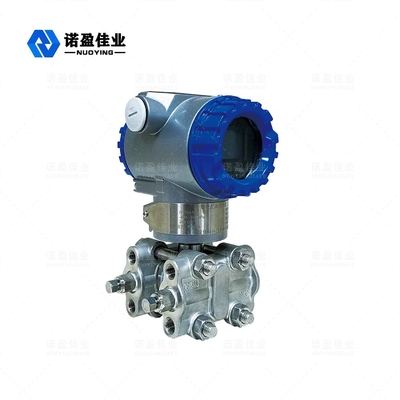

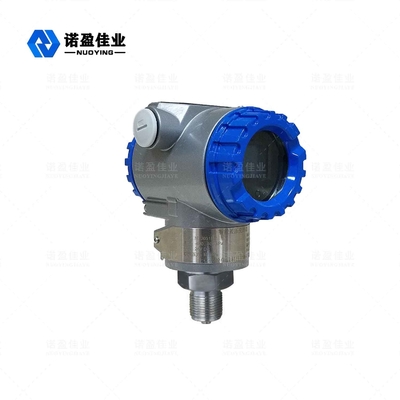

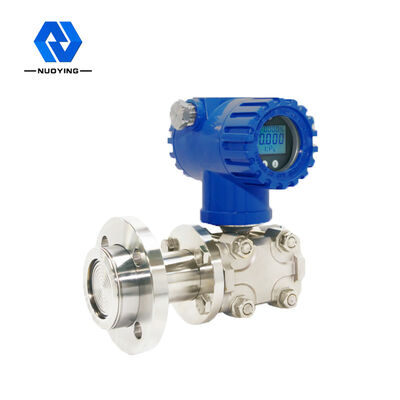

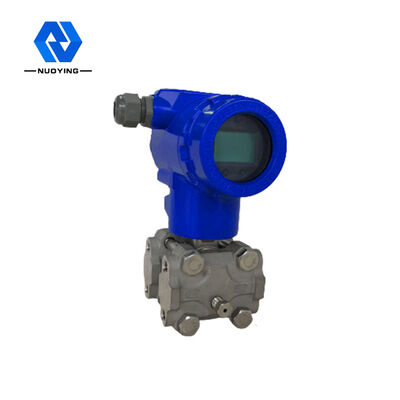

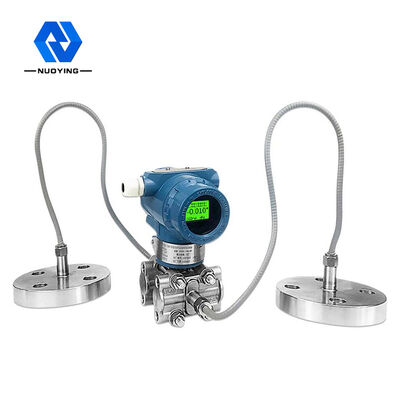

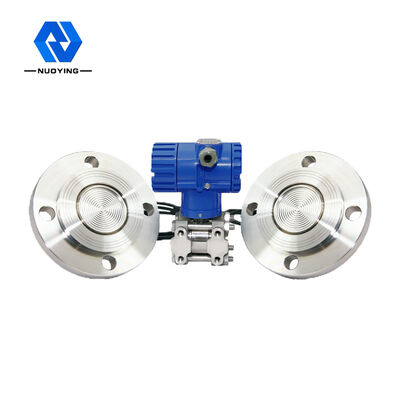

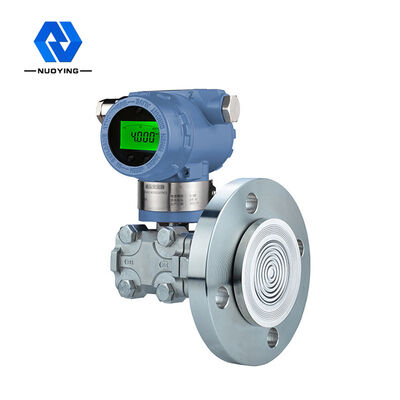

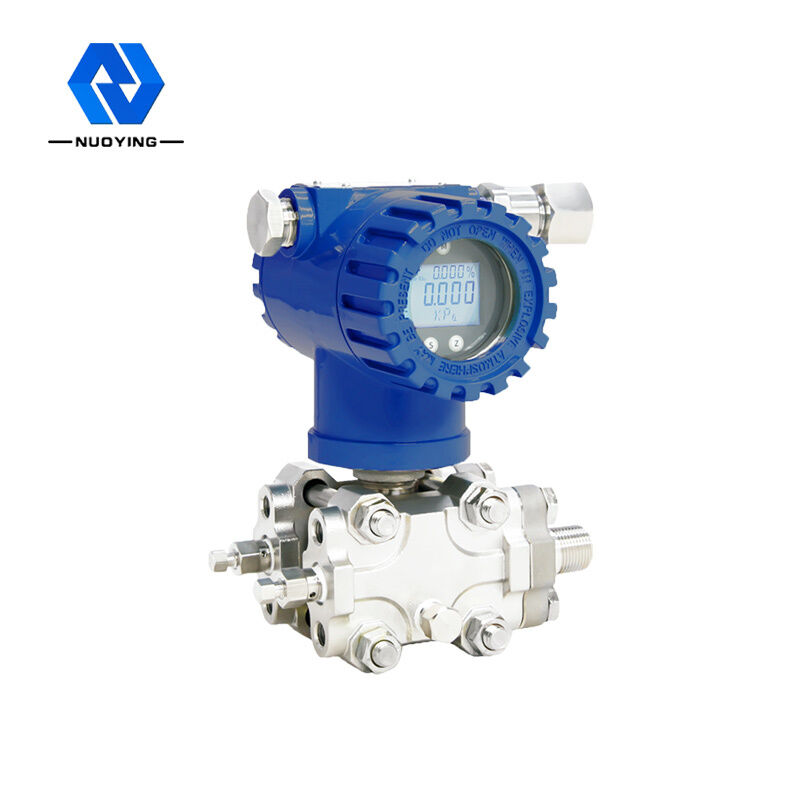

0.1~16s সামঞ্জস্যযোগ্য 24VDC IP67 NY3051 প্রেসার সেন্সর ট্রান্সমিটার
NP3051 সিরিজের বুদ্ধিমান ডিফারেনশিয়াল প্রেসার/চাপ ট্রান্সমিটার হল একটি বুদ্ধিমান ফিল্ড ইন্সট্রুমেন্ট যা HART প্রোটোকলের সাথে সঙ্গতিপূর্ণ।মাইক্রো এক্সটার্নাল প্রসেসর এবং HART কমিউনিকেশন সার্কিটের ডিজাইনে আসল আমদানি করা ডায়াফ্রাম ব্যবহার করে, আপনি উপরের কম্পিউটার সফ্টওয়্যারের যেকোনও সাপোর্ট হার্ট কমিউনিকেশন প্রোটোকল বা HART কমিউনিকেশন প্রোটোকল 268, 275 এবং দুইজনের জন্য অন্য হস্তচালিত ডিভাইসের সাথে সামঞ্জস্য রেখে সংরক্ষণ করতে পারেন। -ওয়ে যোগাযোগ, এবং একটি 5-সংখ্যার বুদ্ধিমান ডিজিটাল LCD ডিসপ্লে সহ, আপনি ডিফারেনশিয়াল চাপ / চাপ মান, আউটপুট বর্তমান মান এবং আউটপুট শতাংশ মান প্রদর্শন করতে পারেন, ডিবাগিং খুব সুবিধাজনক, ট্রান্সমিটার ডিজিটাল এবং বুদ্ধিমান ফাংশন অর্জন করতে, এবং সামঞ্জস্যপূর্ণ প্রথাগত 4 ~ 20mA এনালগ আউটপুট সংকেত সহ, যাতে নিয়ন্ত্রণ ব্যবস্থা পরিবর্তন না হয় এবং এনালগ মিটার বিনিময়যোগ্য।
NY3051 প্রেসার সেন্সর ট্রান্সমিটার কাজের নীতি
NP3051 সিরিজের বুদ্ধিমান ডিফারেনশিয়াল চাপ/চাপ ট্রান্সমিটারের একটি পরিবর্তনশীল ক্যাপাসিট্যান্স সেন্সিং অ্যাসেম্বলি আছে যাকে "δ" চেম্বার নীচের চিত্রটি দেখুন, প্রক্রিয়া চাপ বিচ্ছিন্ন ডায়াফ্রামের উভয় পাশে "δ" চেম্বারের মাধ্যমে প্রেরণ করা হয়, কেন্দ্র মধ্যচ্ছদাতে "δ" চেম্বারে তরল ভর্তি করে। কেন্দ্র মধ্যচ্ছদা হল একটি উত্তেজনা ইলাস্টিক উপাদান, যা উৎপন্ন করে এটিতে কাজ করা দুই পক্ষের মধ্যে চাপের পার্থক্যের জন্য একটি সংশ্লিষ্ট বিকৃতি স্থানচ্যুতি এবং এই স্থানচ্যুতি ক্যাপাসিটরের মেরু প্লেটে গঠিত ডিফারেনশিয়াল ক্যাপাসিট্যান্সে রূপান্তরিত হয়। ডিফারেনশিয়াল ক্যাপাসিট্যান্স একটি ইলেকট্রনিক সার্কিট দ্বারা একটি আদর্শ আউটপুট সংকেতে রূপান্তরিত হয়।
NY3051 প্রেসার সেন্সর ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য
1. উচ্চ নির্ভুলতা এবং ভাল স্থায়িত্ব.
2. ক্রমাগত স্ব-নির্ণয়, রৈখিক ক্ষতিপূরণ এবং ডিজিটাল ফাইন-টিউনিং ফাংশন সহ।
3. শূন্য অবস্থান এবং পরিসরের স্থানীয় সমন্বয় উপলব্ধি করা যেতে পারে, এবং দূরবর্তী সামঞ্জস্যও দূরবর্তী হাত কন্ট্রোলার বা কম্পিউটার দ্বারা উপলব্ধি করা যেতে পারে।
4. রৈখিক বা বর্গমূল আউটপুট বিভিন্ন অ্যাপ্লিকেশন অনুযায়ী নির্বাচন করা যেতে পারে।
5. স্যাঁতসেঁতে সময় 0.1 ~ 16 সেকেন্ডের মধ্যে পরিবর্তন করতে সেট করা যেতে পারে।
6. KPa, Pa, InH20 বার, ইত্যাদির মধ্যে চাপ মান ইউনিট রূপান্তর উপলব্ধি করা যেতে পারে।
7. ব্যর্থতা/নিরাপত্তা সুইচ টগল করে ব্যর্থতা এবং নিরাপত্তা মোড সেট করা যেতে পারে।
8. একক পয়েন্ট, মাল্টি-পয়েন্ট এবং বার্স্ট মোড সহ।
9. পাওয়ার ব্যর্থতা সুরক্ষা ফাংশন সহ, এটি পাওয়ার ব্যর্থতার সময় স্বয়ংক্রিয়ভাবে তার কাজের ডেটা সংরক্ষণ করতে পারে।
10. কঠিন উপাদান, প্লাগ-ইন প্রিন্টেড সার্কিট বোর্ড ছোট, হালকা ওজন, শক্তিশালী এবং শক-প্রতিরোধী।
11. ভাল এক উপায় ওভারলোড সুরক্ষা বৈশিষ্ট্য.
NY3051 প্রেসার সেন্সর ট্রান্সমিটার প্রযুক্তিগত পরামিতি
| সাধারণ দরখাস্ত | তরল, গ্যাস, বাষ্প |
| পরিমাপ সীমা | উচ্চ সীমা URL(0.006-40) |
| পাওয়ার সাপ্লাই | 24VDC(±30%) |
| পরিবেশের তাপমাত্রা | -40~+85℃ |
| প্রক্রিয়া তাপমাত্রা | -25~+125℃(>+125℃ কাস্টমাইজ করা যায়) |
| শক্তি প্রভাব | <0.005%/v |
| তরল ভর্তি | সিলিকন তেল, নিষ্ক্রিয় তেল (ঐচ্ছিক) |
| কম্পন প্রভাব | সর্বোচ্চ পরিসরের <±1% (10～60Hz, S=0.07mm; 60～150Hz, g=9.8m/s2, যেকোনো দিকে) |
| নির্ভুলতা স্তর | 0.1 গ্রেড, 0.2 গ্রেড |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| সুরক্ষা স্তর | IP65(ঐচ্ছিক) |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6, Exd II BT5 (ঐচ্ছিক) |
NY3051 প্রেসার সেন্সর ট্রান্সমিটার অ্যাপ্লিকেশন ক্ষেত্র
NP3051 সিরিজের বুদ্ধিমান ডিফারেনশিয়াল চাপ/চাপ ট্রান্সমিটার শুষ্ক পেট্রোলিয়াম, রাসায়নিক শিল্প, বৈদ্যুতিক শক্তি, হালকা শিল্প এবং ওষুধের মতো শিল্পে স্টোরেজ ট্যাঙ্কের মাধ্যমের তরল স্তর পরিমাপের জন্য উপযুক্ত। এটি একটি বহুল ব্যবহৃত লেভেল গেজ।
