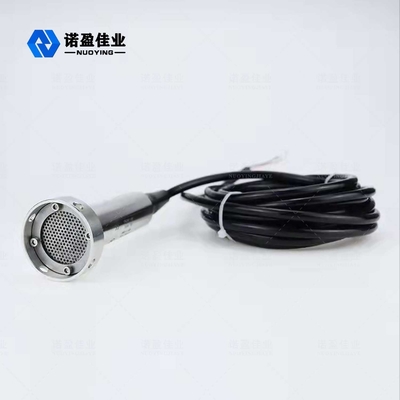

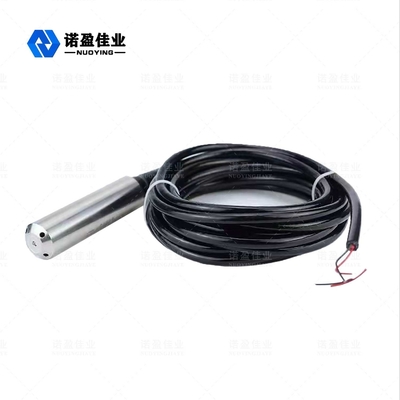

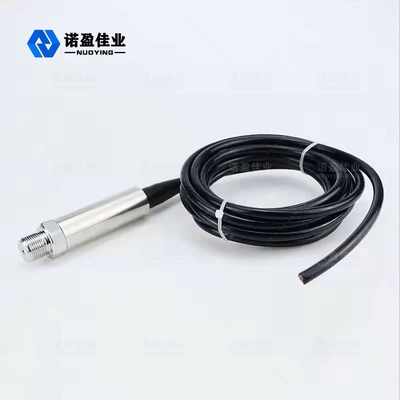

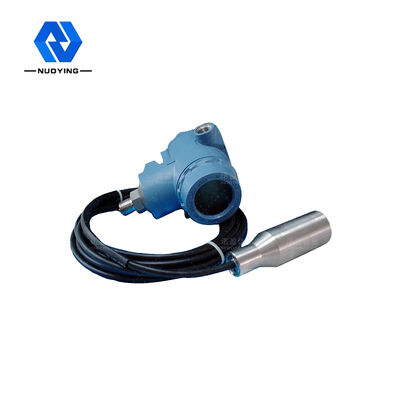

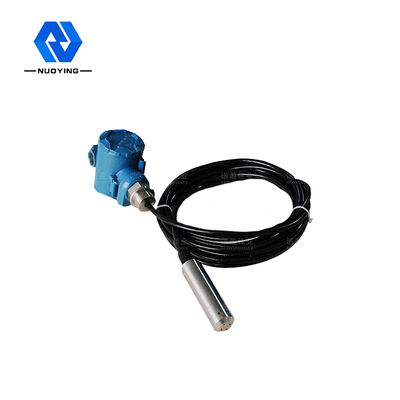

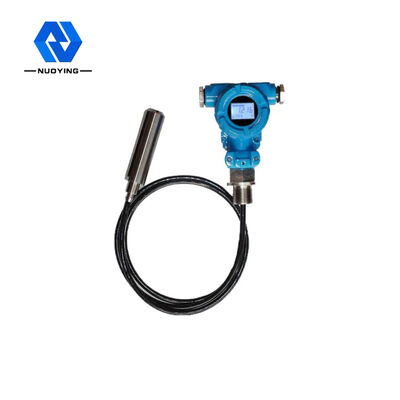

ইনপুট টাইপ ওয়াটার লেভেল প্রেসার ট্রান্সডুসার হার্ট সিরামিক ডায়াফ্রাম

NH93420 তরল স্তর ট্রান্সমিটার চাপ সেন্সর ট্রান্সমিটার

NH93420 সিরিজের তরল স্তর ট্রান্সমিটার হল চাপ ট্রান্সমিটার প্রযুক্তির সম্প্রসারণ এবং উন্নয়ন।বিভিন্ন উচ্চতায় তরল বিভিন্ন নির্দিষ্ট মাধ্যাকর্ষণ দ্বারা উত্পন্ন চাপের মধ্যে রৈখিক সম্পর্ক নীতি অনুযায়ী, জল, তেল এবং পেস্ট ভলিউম, তরল উচ্চতা, ওজন সঠিক পরিমাপ এবং সংক্রমণ অর্জন করতে।

NH93420 তরল স্তর ট্রান্সমিটারটেকনিক্যাল প্যারামিটার

※ নোটঃপণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেবিশেষ প্রয়োজনীয়তাএরব্যবহারকারীরা!

NH93420 তরল স্তর ট্রান্সমিটার অপারেটিং নীতি

তরল স্তর ট্রান্সমিটার একটি বিশেষ গ্যাস গাইড তারের একটি ক্যাপিলারি পায়ের পাতার মোজাবিশেষ মধ্যে নির্মিত, একটি সংকোচন জয়েন্ট এবং একটি জোন্ড গঠিত।লেভেল গেজের জোনটি একটি স্টেইনলেস স্টীল কোর দিয়ে নির্মিত হয় যার নীচে একটি ডায়াফ্রাম এবং গর্তযুক্ত একটি প্লাস্টিকের শেল রয়েছে. তরল স্তর পরিমাপ আসলে জোন মাথা উপর হাইড্রোস্ট্যাটিক চাপ এবং প্রকৃত বায়ুমণ্ডলীয় চাপ মধ্যে পার্থক্য,এবং তারপর সিরামিক সেন্সর (স্টেইনলেস স্টীল ফিল্ম সংযুক্ত) এবং ইলেকট্রনিক উপাদান চাপ পার্থক্য 4 ~ 20mA আউটপুট সংকেত রূপান্তর.
যখন হাইড্রোস্ট্যাটিক তরল স্তর ট্রান্সমিটারটি পরিমাপ করা তরলের একটি নির্দিষ্ট গভীরতায় রাখা হয়,সেন্সরের চাপ সূত্রটি নিম্নরূপঃ PA= p・g・h+Po তরল স্তর সূত্র পেতেঃh = PA- Po/ p*g.
একই সময়ে, তরল চাপটি গ্যাস পরিবাহী স্টেইনলেস স্টিলের মাধ্যমে সেন্সরের ধনাত্মক চাপ চেম্বারে প্রবেশ করা হয়,এবং তারপর তরল পৃষ্ঠের বায়ুমণ্ডলীয় চাপ সেন্সর এর নেতিবাচক চাপ চেম্বার সংযুক্ত করা হয়, যাতে সেন্সরের পিছনে Po প্রতিরোধ করা যায় এবং সেন্সরের পরিমাপ করা চাপ PA-Po= p·g·h হয়।
যদি তরলটির ঘনত্ব অভিন্ন হয়, তবে স্ট্যাটিক চাপের পার্থক্য তরল স্তরের উচ্চতার সমানুপাতিক।

NH93420 তরল স্তর ট্রান্সমিটার ডিজাইনের বৈশিষ্ট্য

• সহজ ইনস্টলেশন, ব্যবহার করা সহজ, শক্তিশালী interchangeability.
• পাত্রে তরল মাধ্যমের তরল স্তর এবং ইন্টারফেস পরিমাপ করার জন্য উপযুক্ত। ক্ষেত্রের ইঙ্গিত ছাড়াও, রিমোট ট্রান্সমিটার, অ্যালার্ম সুইচ দিয়ে সজ্জিত করা যেতে পারে,সম্পূর্ণ সনাক্তকরণ ফাংশন.
• নতুন নির্দেশ, স্বজ্ঞাত পাঠ্য, দৃষ্টি আকর্ষণ, নির্দেশকের দিক পর্যবেক্ষণ ব্যবহারকারীর প্রয়োজন অনুযায়ী পরিবর্তন করা যেতে পারে।
• স্টোরেজ ট্যাঙ্কের উচ্চতা দ্বারা সীমাবদ্ধ নয়, বড় পরিমাপ পরিসীমা।
• নির্দেশক যন্ত্রটি পরীক্ষিত মাধ্যম থেকে সম্পূর্ণরূপে বিচ্ছিন্ন, ভাল সিলিং কর্মক্ষমতা, উচ্চ নির্ভরযোগ্যতা এবং নিরাপদ অপারেশন সহ।
• সহজ কাঠামো, সহজ ইনস্টলেশন, সহজ রক্ষণাবেক্ষণ, জারা প্রতিরোধের, কোন শক্তি সরবরাহ, বিস্ফোরণ-প্রমাণ।
• উচ্চ মানের সেন্সর সংবেদনশীলতা, দ্রুত প্রতিক্রিয়া গতি, সূক্ষ্ম পরিবর্তনগুলির প্রবাহ বা স্ট্যাটিক তরল স্তর সঠিকভাবে প্রতিফলিত করে, উচ্চ পরিমাপের নির্ভুলতা।
• অভ্যন্তরীণভাবে নিরাপদ বিস্ফোরণ-প্রমাণ এবং বিচ্ছিন্নতা বিস্ফোরণ-প্রমাণ ক্ষমতা সহ, বিভিন্ন বিপজ্জনক জায়গায় ব্যবহার করা যেতে পারে।
• এন্টি ব্লকিং ডিজাইন পেস্ট মিডিয়ামে তরল মাত্রার পরিমাপ উপলব্ধি করতে পারে।
• তিনটি ধরণের ইন্ডিকেটর হেড দিয়ে সাইটে পড়া খুব সুবিধাজনকঃ 100% সমান স্কেল স্কেল, এলইডি এবং এলসিডি।
• ৪-২০ এমএ ডিসি ডাবল-ওয়্যার সিগন্যাল ট্রান্সমিশন, শক্তিশালী অ্যান্টি-ইন্টারফারেন্স ক্ষমতা, দীর্ঘ সংক্রমণ দূরত্ব।
• সূক্ষ্ম একক শূন্য, পূর্ণ পরিসীমা, অ-রৈখিক ক্ষতিপূরণ, যন্ত্রটি সুনির্দিষ্ট, দীর্ঘমেয়াদী স্থিতিশীলতার অপারেটিং অবস্থার পরিসরের মধ্যে নিশ্চিত করতে।
• চাপ সেন্সর সরাসরি তরল স্তরের চাপ অনুভব করে, মিডিয়া বুদবুদ, জমাট বাঁধার দ্বারা প্রভাবিত হয় না।

​
