পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | তরল, ক্ষয়কারী তরল | নির্ভুলতা গ্রেড: | ±0.25% F.S, ±0.5% F.S, ±1.0% F.S |
---|---|---|---|
প্রক্রিয়া সংযোগ: | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) | পরিবেষ্টিত তাপমাত্রা: | -40〜85 °সে |
প্রক্রিয়া তাপমাত্রা: | -10 ~+70 °সে | সিগন্যাল আউটপুট: | 4...20mADC/HART/RS485... |
অ্যান্টেনা প্যাটার্ন: | বিরোধী জারা টাইপ | সুরক্ষা গ্রেড: | IP67 |
লক্ষণীয় করা: | অ্যান্টি জারা তরল স্তরের চাপ ট্রান্সমিটার,তরল স্তরের চাপ ট্রান্সমিটার RS485,RS485 তরল স্তরের ট্রান্সমিটার |

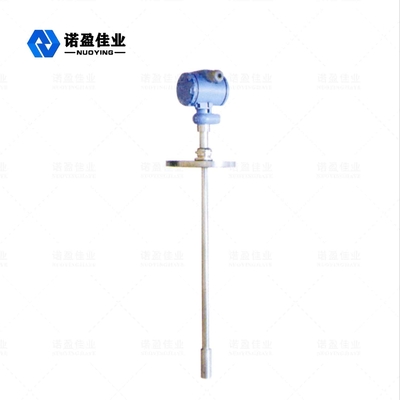

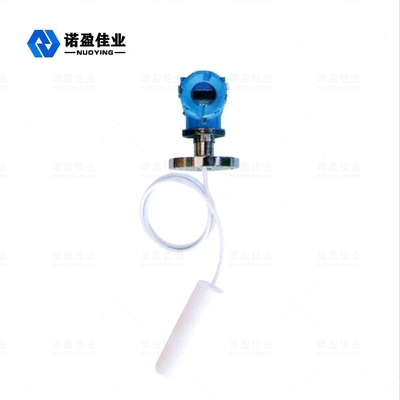

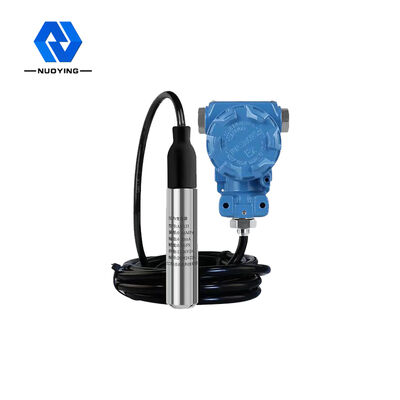

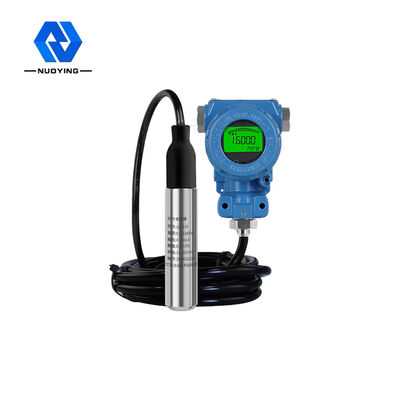

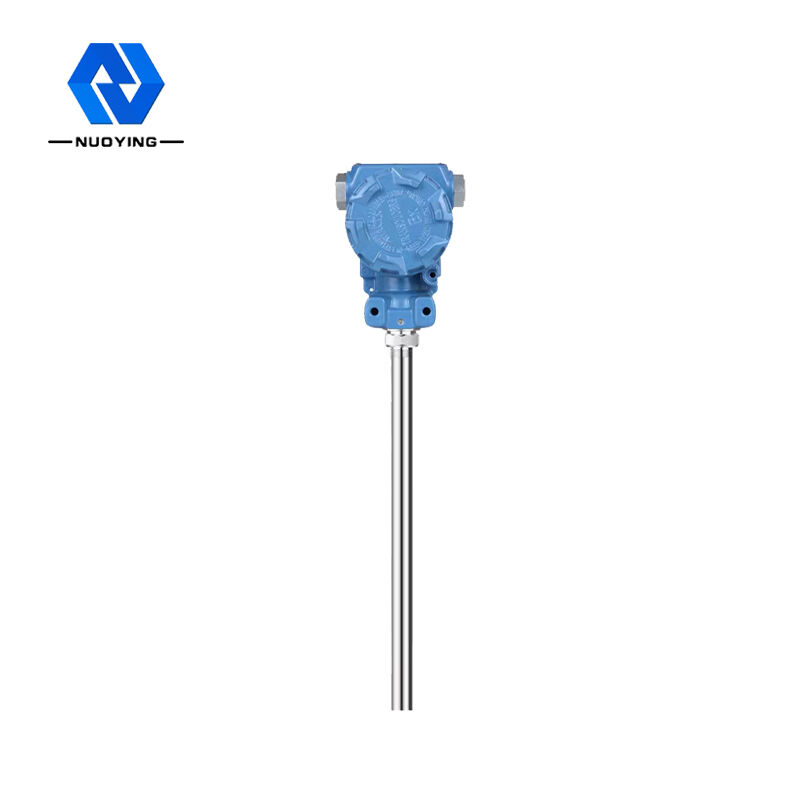

NH93420 বিরোধী জারা টাইপ লিকুইড লেভেল ট্রান্সমিটার প্রেসার সেন্সর ট্রান্সমিটার
NH93420 সিরিজের তরল স্তরের ট্রান্সমিটার হল একটি অল-স্টেইনলেস স্টিল ডিজাইন, অল-সিলড ডাইভিং সলিড-স্টেট পাইজোরেসিস্টিভ লিকুইড লেভেল পরিমাপের যন্ত্র।এই পণ্যটিতে উচ্চ স্থিতিশীলতা, উচ্চ নির্ভরযোগ্যতা পাইজোরেসিটিভ চাপ সেন্সর, উচ্চ নির্ভুলতা বুদ্ধিমান ট্রান্সমিটার প্রসেসিং সার্কিট, নির্ভুল ডিজিটাল তাপমাত্রা ক্ষতিপূরণ প্রযুক্তি এবং অরৈখিক সংশোধন প্রযুক্তি ব্যবহার করা হয়েছে।পরিমাপ করা তরলের তরল স্তরের সংকেত একটি আদর্শ বৈদ্যুতিক সংকেত আউটপুটে রূপান্তরিত হয়।জলরোধী তারের এবং শেল সিলযুক্ত সংযোগ, তারের মধ্যে পাইপ, দীর্ঘ সময়ের জন্য তরল ব্যবহার করা যেতে পারে।সমন্বিত কাঠামো এবং প্রমিত সংকেত আউটপুট ক্ষেত্রের ব্যবহার এবং স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য সুবিধা প্রদান করে।.পণ্যটি আকারে ছোট, ওজনে হালকা, ইনস্টল করা সহজ এবং ব্যবহার করা সহজ।এটি পেট্রোলিয়াম, রাসায়নিক শিল্প, বিদ্যুৎ কেন্দ্র, শহুরে জল সরবরাহ এবং জলের তাপমাত্রা অনুসন্ধানের ক্ষেত্রে তরল স্তরের পরিমাপ এবং নিয়ন্ত্রণের জন্য উপযুক্ত।
NH93420 লিকুইড লেভেল ট্রান্সমিটারটেকনিক্যাল প্যারামিটার
চিরাচরিত আবেদন | তরল, ক্ষয়কারী তরল | ||||||||||
পরিমাপ সীমা |
|
||||||||||
সংকেত আউটপুট: | 4~20mADC/HART/RS485 | ||||||||||
পরিবেষ্টিত তাপমাত্রা | -40 〜85 °সে | ||||||||||
প্রক্রিয়া তাপমাত্রা |
-10 ~+70 °C |
||||||||||
প্রক্রিয়া সংযোগ | থ্রেড ফ্ল্যাঞ্জ মাউন্টিং (ঐচ্ছিক) | ||||||||||
পাওয়ার সাপ্লাই | 24VDC (± 5%) | ||||||||||
ধারণ ক্ষমতা |
< (U-15) / 0.02A |
||||||||||
ডায়াফ্রাম উপাদান |
316L, সিরামিক ডায়াফ্রাম (ঐচ্ছিক) কেস উপাদান: অ্যালুমিনিয়াম, স্টেইনলেস স্টীল (ঐচ্ছিক) |
||||||||||
স্থিতিশীলতা |
±0.05%FS/বছর;±0.1 %FS/ বছর |
||||||||||
ক্ষেত্র প্রদর্শন | LCD (ঐচ্ছিক) | ||||||||||
সুরক্ষা স্তর | IP67 | ||||||||||
ব্লাস্ট ক্লাস |
Exia II CT5 Exd IIBT5 (ঐচ্ছিক) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
NH93420 লিকুইড লেভেল ট্রান্সমিটার অপারেটিং নীতি
তরল স্তরের ট্রান্সমিটারে একটি কৈশিক পায়ের পাতার মোজাবিশেষ, একটি কম্প্রেশন জয়েন্ট এবং একটি প্রোবের মধ্যে নির্মিত একটি বিশেষ গ্যাস গাইড তার থাকে।লেভেল গেজের প্রোবটি একটি স্টেইনলেস স্টিলের কোর দিয়ে তৈরি করা হয়েছে যার নীচে একটি ডায়াফ্রাম এবং ছিদ্র সহ একটি প্লাস্টিকের শেল রয়েছে।তরল স্তরের পরিমাপ আসলে প্রোবের মাথার হাইড্রোস্ট্যাটিক চাপ এবং প্রকৃত বায়ুমণ্ডলীয় চাপের মধ্যে পার্থক্য এবং তারপরে সিরামিক সেন্সর (স্টেইনলেস স্টিল ফিল্মের সাথে সংযুক্ত) এবং ইলেকট্রনিক উপাদান চাপের পার্থক্যকে 4〜20mA আউটপুট সিগন্যালে রূপান্তর করে। .
যখন হাইড্রোস্ট্যাটিক তরল স্তরের ট্রান্সমিটারকে পরিমাপ করা তরলের একটি নির্দিষ্ট গভীরতায় রাখা হয়, তখন সেন্সরের চাপের সূত্রটি নিম্নরূপ: PA=p・g・h+Po তরল স্তরের সূত্র পেতে:h = PA- Po/p *ছ.
একই সময়ে, গ্যাস পরিবাহী স্টেইনলেস স্টিলের মাধ্যমে সেন্সরের ইতিবাচক চাপের চেম্বারে তরলের চাপ প্রবর্তিত হয় এবং তারপরে তরল পৃষ্ঠের বায়ুমণ্ডলীয় চাপ সেন্সরের নেতিবাচক চাপ চেম্বারের সাথে সংযুক্ত থাকে, যাতে প্রতিরোধ করতে পারে। Po, সেন্সরের পিছনে এবং সেন্সরের মাপা চাপ তৈরি করুন PA-Po= p・g・h.
যদি তরলের ঘনত্ব অভিন্ন হয়, তবে স্থির চাপের পার্থক্য তরল স্তরের উচ্চতার সমানুপাতিক।
NH93420 লিকুইড লেভেল ট্রান্সমিটার ইনস্টলেশন প্রয়োজনীয়তা
