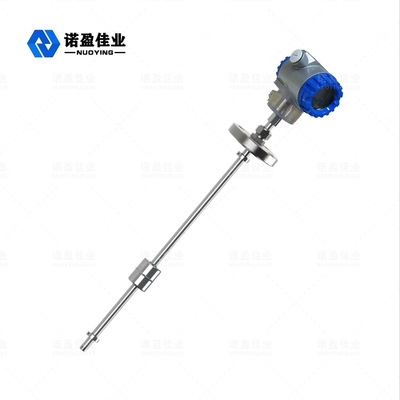

NYFZ SS304 ম্যাগনেটিক ফ্লোট টাইপ লেভেল ট্রান্সমিটার 50-5000mm 720mW

NYFZ ম্যাগনেটিক ফ্লোট লেভেল মিটার লেভেল ট্রান্সমিটার লিকুইড লেভেল মেজারমেন্ট

ম্যাগনেটিক ফ্লোট লেভেল মিটার

ম্যাগনেটিক ফ্লোটস্তর মিটারঅপারেটিং নীতি

চৌম্বকীয় তরল স্তরের মিটারটি তরল স্তরের সাথে বাঁকানো চৌম্বকীয় ফ্লোটকে তরল স্তরের সাথে উপরে বা নীচে ব্যবহার করে ট্রান্সমিটারকে পরিমাপক রডের শুষ্ক স্প্রিং টিউব চুষতে পারে, তরল স্তরটিকে সংশ্লিষ্ট ইলেক্ট্রোরেসিস্ট্যান্স আউটপুট হাইড্রোক্সিলামাইন সংকেতে রূপান্তর করে এবং তারপরে ইনস্টল করে। জংশন বক্সে ইন্টিগ্রেটেড ট্রান্সমিশন সার্কিট মডিউল।রেজিস্ট্যান্স সিগন্যালটি একটি দুই-তারের 4^2OmA স্ট্যান্ডার্ড সিগন্যাল আউটপুটে রূপান্তরিত হয় এবং ম্যাগলেভ লিকুইড লেভেল মিটার তরল স্তর পরিমাপের জন্য ফিল্ড LED ডিজিটাল ডিসপ্লে প্রদান করে।NYFZ-X সিরিজের পণ্যগুলি মানক, ক্ষয়রোধী এবং বিস্ফোরণ-প্রমাণ।

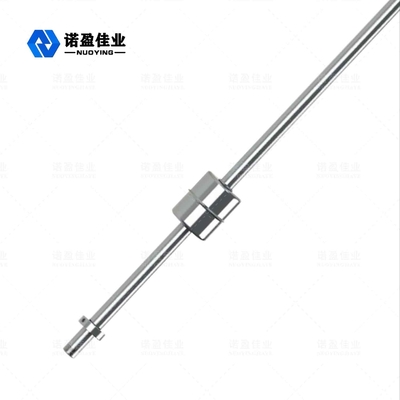

উচ্ছ্বাস এবং চৌম্বকীয় সংযোগের নীতির উপর ভিত্তি করে, ম্যাগলেভ তরল স্তরের পরিমাপক শুষ্ক স্প্রিং টিউবগুলির একটি গ্রুপ এবং সনাক্তকরণ টিউবের মধ্যে সুনির্দিষ্ট প্রতিরোধক দিয়ে সজ্জিত।যখন চৌম্বকীয় ফ্লোট তরল স্তরের পরিবর্তনের সাথে সনাক্তকরণ টিউব বরাবর উপরে এবং নীচে চলে যায়, তখন তরল স্তরে শুকনো স্প্রিং টিউবকে সংযুক্ত করে টেস্ট টিউবের আউটপুট প্রতিরোধের পরিবর্তন করা হয়।জংশন বক্সের রূপান্তর সার্কিট মডিউল প্রতিরোধের মানকে 4〜20mA বর্তমান আউটপুটে রূপান্তর করে।

চৌম্বকভাসা স্তরমিটারটেকনিক্যাল প্যারামিটার

※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা

ম্যাগনেটিক ফ্লোট স্তর মিটারনকশা বৈশিষ্ট্য

• সহজ গঠন, কঠিন এবং নির্ভরযোগ্য, স্থিতিশীল অপারেশন।
• তরল স্তর নির্দেশ করে লাল রঙের প্রদর্শন, স্বজ্ঞাত, নজরকাড়া এবং পড়তে সহজ
• ইনস্টলেশন ফর্ম বিভিন্ন, সংযোগ ফর্ম বিভিন্ন নির্বাচন করা যেতে পারে.
• পরিমাপের পরিসীমা বড়, এবং পরিমাপের পুরো প্রক্রিয়াটির কোনো অন্ধ এলাকা নেই।
• বিভিন্ন তরল এবং উচ্চ তাপমাত্রা, উচ্চ চাপ, ক্ষয়কারী এবং দাহ্য এবং বিস্ফোরক মিডিয়ার তরল স্তরের ক্রমাগত পরিমাপ।
• মনিটরটি পরিমাপ করা মাধ্যম থেকে সম্পূর্ণ বিচ্ছিন্ন, নিরাপদ এবং নির্ভরযোগ্য।
• বিশেষ চাপ এবং তাপমাত্রা জন্য পেশাদারী নকশা

ম্যাগনেটিক ফ্লোটস্তরমিটার ইনস্টলেশনের প্রয়োজনীয়তা

• ইনস্টলেশনের আগে, সনাক্তকরণ পাইপের নীচে ফ্লোট লিমিট রিংটি আলগা কিনা তা পরীক্ষা করুন, যেমন ব্যবহারের সময় ভাসাটিকে পিছলে যাওয়া থেকে রক্ষা করার জন্য এটি একটি রেঞ্চ দিয়ে আলগা করা;
• চৌম্বকীয় ফ্লোট পরীক্ষা টিউবের উপরে এবং নীচে অবাধে চলাচল করতে পারে তা নিশ্চিত করার জন্য ইনস্টলেশনটি অবশ্যই উল্লম্ব হতে হবে
• সনাক্তকরণ টিউবের চারপাশে চৌম্বক পরিবাহিতা এড়িয়ে চলুন, অন্যথায় এটি সরাসরি তরল স্তরের মিটারের স্বাভাবিক অপারেশনকে প্রভাবিত করবে;
• সহজে স্কেলিং মিডিয়ার জন্য, ফ্লোট ব্লক করা এবং পরিমাপকে প্রভাবিত করা এড়াতে যন্ত্রটি নিয়মিত পরিষ্কার করা উচিত
• নির্দিষ্ট ইনস্টলেশন পদ্ধতি নিম্নরূপ:
• পদ্ধতি 1: ফ্ল্যাঞ্জ কভারে ইনস্টলেশন হোল মেশিন করা এবং ম্যাগলেভ লিকুইড লেভেল মিটারে সরাসরি ঘুরানো, যেমন চিত্র 1 এ দেখানো হয়েছে;
• পদ্ধতি 2: সেন্সর সমর্থন এবং লকিং বাদাম সহ স্থির ম্যাগলেভ লেভেল মিটার।এই পদ্ধতিটি খোলা ট্যাঙ্কের fbr তরল স্তরের পরিমাপ উপযুক্ত, যেমন চিত্র 2 এ দেখানো হয়েছে
• পদ্ধতি 3: একটি G2 থ্রেড ছিদ্র ট্যাঙ্কের কভারে প্রক্রিয়া করা হয়, যা ফ্লোট বলের মধ্যে রাখা সুবিধাজনক, যেমন চিত্র 3 এ দেখানো হয়েছে;
• পদ্ধতি 4: তরল স্তরের উচ্চতা অনুযায়ী চলমান সংযোগকারী মাথা ব্যবহার করে পরিমাপের রডের দৈর্ঘ্য সামঞ্জস্য করা যেতে পারে, যেমন চিত্র 4 এ দেখানো হয়েছে

ম্যাগনেটিক ফ্লোটস্তরমিটার আবেদন ক্ষেত্র

ম্যাগলেভ লেভেল মিটার রাসায়নিক, পেট্রোলিয়াম এবং অন্যান্য শিল্প সরঞ্জামের পাত্রে তরল স্তর প্রদর্শনের জন্য উপযুক্ত।বর্তমানে, এটি তেল, রাসায়নিক, ধাতুবিদ্যা, শক্তি, খাদ্য, ফার্মাসিউটিক্যাল, কাগজ তৈরি এবং তরল স্তর পরিমাপ এবং নিয়ন্ত্রণের অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়েছে।
