পণ্যের বিবরণ:
|
চাপ ব্যাপ্তি:: | -0.1~100MPa | আউটপুট সংকেত: | 4-20mA, RS485 |
---|---|---|---|
ওভারলোড চাপ: | 200% FS | রৈখিকতা: | ০.০৩% |
শক্তি সরবরাহ করুন: | 9-36 ভিডিসি | দীর্ঘমেয়াদী স্থিতিশীলতা: | ±0.2%FS/y |
সম্পূর্ণ লোড পাওয়ার: | 2W | ধারণ ক্ষমতা: | ≤500Ω |
লক্ষণীয় করা: | RS485 পাইপ প্রেসার সেন্সর ট্রান্সমিটার,প্রেসার সেন্সর ট্রান্সমিটার 100MPa,100MPa RS485 প্রেসার ট্রান্সমিটার |

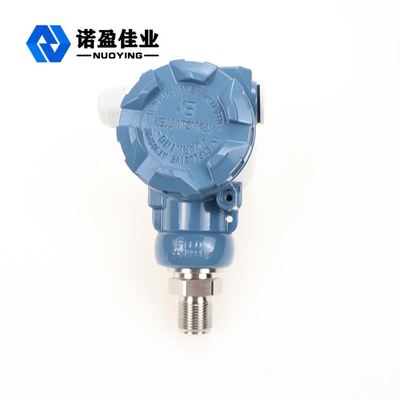

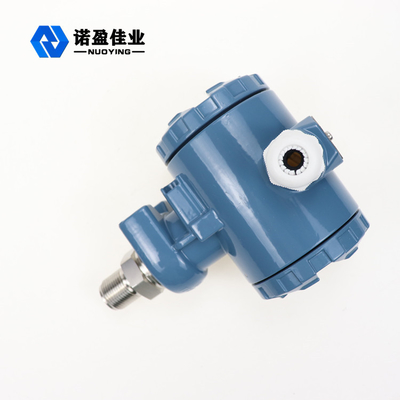

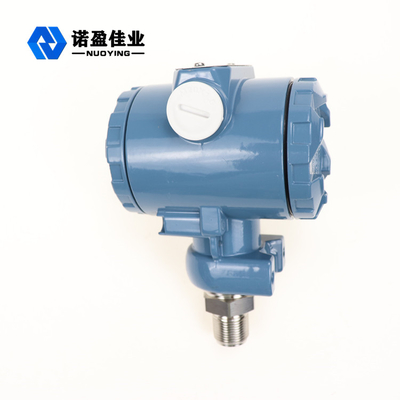

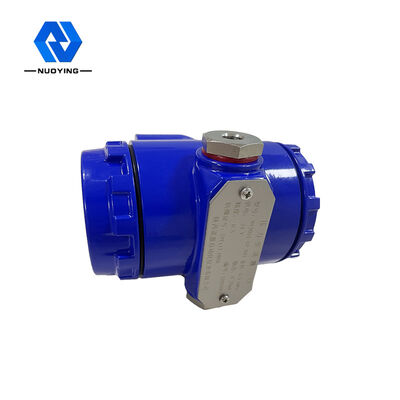

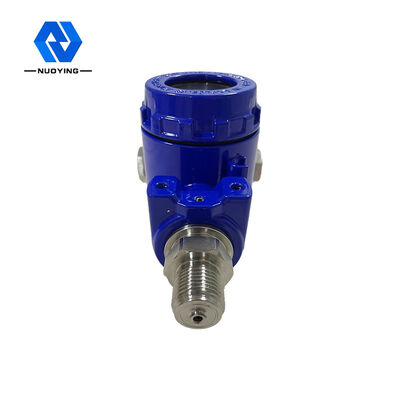

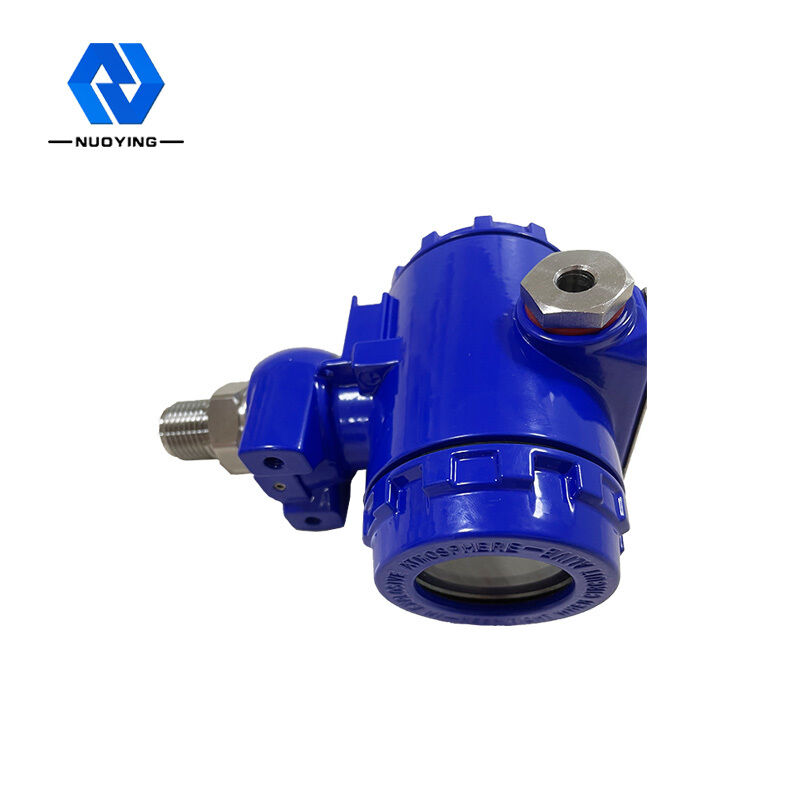

জলের পাইপ বিস্ফোরণ প্রমাণ প্রেসার ট্রান্সমিটার
জলের পাইপ বিস্ফোরণ প্রমাণ প্রেসার ট্রান্সমিটার বর্ণনা:

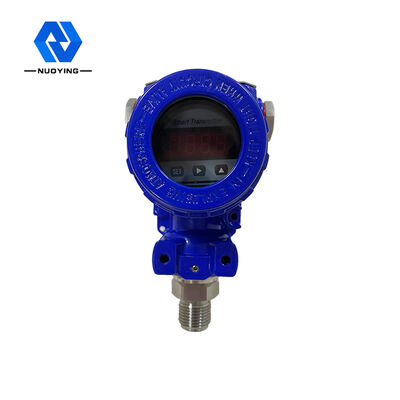

ওয়াটার পাইপ এক্সপ্লোশন প্রুফ প্রেসার ট্রান্সমিটার সিরিজের স্মার্ট প্রেসার ট্রান্সমিটার উন্নত, পরিপক্ক, নির্ভরযোগ্য পিজোরেসিস্টিভ সিলিকন সেন্সরগুলি উন্নত মাইক্রোপ্রসেসর প্রযুক্তি এবং ডিজিটাল ক্যাপাসিট্যান্স পরিমাপ কৌশলগুলিকে একত্রিত করে সতর্কতার সাথে ডিজাইন করা হয়েছে।এর এলসিডি অনেক শারীরিক পরামিতি যেমন চাপ, তাপমাত্রা, কারেন্ট প্রদর্শন করতে পারে।এটি কী-প্রেস অপারেশন দ্বারা শূন্য সামঞ্জস্য, পরিসর সেটিংস এবং অন্যান্য বৈশিষ্ট্যগুলি উপলব্ধি করা যেতে পারে এবং অন-সাইট পরীক্ষা করা সহজ।

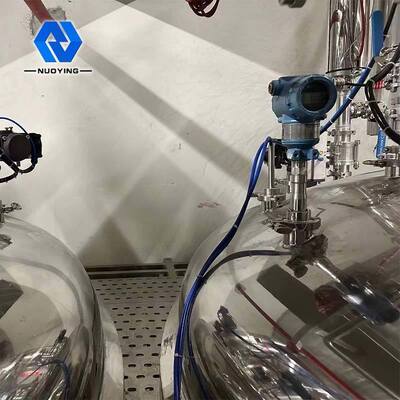

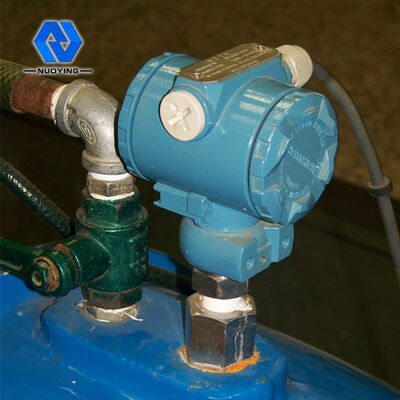

জলের পাইপ বিস্ফোরণ প্রমাণ প্রেসার ট্রান্সমিটার HART, FF H1, Profibus PA, Profibus DP প্রোটোকল সমর্থন করে এবং চাপ, ডিফারেনশিয়াল চাপ, তরল স্তর, প্রবাহ এবং অন্যান্য শিল্প পরামিতি পরিমাপ করতে পারে।এটি পেট্রোলিয়াম, রাসায়নিক, বিদ্যুৎ এবং ধাতুবিদ্যা শিল্প ইত্যাদিতে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
জলের পাইপ বিস্ফোরণ প্রমাণ চাপ ট্রান্সমিটার প্রযুক্তিগত পরামিতি:
বেসিক প্যারামিটার | |
বস্তু পরিমাপ | তরল, গ্যাস, প্রবাহ |
শক্তি | 9~32V dc (FF, PA) 9~17.5VDC (FF,PA; বিস্ফোরণ-প্রমাণ) 11.9~42VDC (HART) |
11.9~30VDC (হার্ট; বিস্ফোরণ-প্রমাণ) | |
আউটপুট | এনালগ: 2 তার 4~20mA |
ডিজিটাল: HART, FF এবং PA সংকেত | |
লোড প্রতিরোধী | 0~1500ohm (সাধারণ) |
250~550ohm (HART ব্যবহার করুন) | |
অন্তরণ | টার্মিনাল এবং হাউজিং এর মধ্যে ভোল্টেজ: 500Vrms (707VDC) |
প্রদর্শন | ঐচ্ছিক 6 বিট ডিজিটাল নম্বর বা 5 বিট অক্ষরের LCD ডিসপ্লে |
তাপমাত্রা | কাজের তাপমাত্রা: -40 ~ 85 ℃ (ডিসপ্লে ছাড়া) |
-30 ~ 70 ℃ (ডিসপ্লে সহ) | |
-30 ~ 60 ℃ (বিস্ফোরণ-প্রমাণ আইসি) | |
দোকানের তাপমাত্রা: -40 ~ 100 ℃ (প্রদর্শন ছাড়াই) | |
-40 ~ 85℃ (ডিসপ্লে সহ) | |
আর্দ্রতা স্কেল | 5% - 100% RH |
সময় শুরু | ≤ 5 সেকেন্ড |
রিফ্রেশ সময় | 0.2 সেকেন্ড |
ডাম্প সমন্বয় | সময়ের ধ্রুবক 0~15 সেকেন্ড |
কর্মক্ষমতা স্পেসিফিকেশন | |
যথার্থতা | নির্বাচিত পরিসরের ±0.075%।যদি ব্যাপ্তির সর্বোচ্চ <1/10 পরিসীমা নির্বাচন করা হয়, তাহলে নির্ভুলতা হল ±[0.025+0.005× (সর্বোচ্চ পরিসর/নির্বাচন |
পরিসীমা)] নির্বাচিত পরিসরের% | |
তাপমাত্রার প্রভাব | 28℃ (50℉) এর প্রতিটি পরিবর্তনের প্রভাব |
পরিসীমা নির্বাচন করুন ≥0.1 সর্বাধিক পরিসর: ±[সর্বোচ্চ সীমার 0.019% + নির্বাচিত পরিসরের 0.125%] ; | |
পরিসীমা নির্বাচন করুন <0.1 সর্বাধিক পরিসর: ±[সর্বোচ্চ পরিসরের 0.025%+0.125% | |
নির্বাচিত পরিসরের]। | |
দীর্ঘ সময় স্থিতিশীলতা | 12 মাসে, সর্বাধিক পরিসরের ±0.1% |
স্ট্যাটিক চাপ প্রভাব | সর্বাধিক পরিসরের ±0.25%/13.8MPa |
অবস্থান ইনস্টল করা প্রভাব | শূন্য পয়েন্ট আন্দোলনের সর্বোচ্চ হল 0.24kPa |
পাওয়ার ইফেক্ট | < 0.005%/V পরিসীমা ক্রমাঙ্কিত |
বিস্ফোরণ প্রমাণ | অভ্যন্তরীণ নিরাপত্তা Ex ia II C T4 |
প্রমাণ স্তর | IP65 |
কম্পন প্রভাব | IEC 60068-2-6 এনভায়রনমেন্টাল টেস্টিং - পার্ট 2: টেস্ট - টেস্ট Fc: ভাইব্রেশন (sinusoidal) |
ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য | IEC 61000-4-2 ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC)- পার্ট 4-2: পরীক্ষা এবং পরিমাপ কৌশল - ইলেক্ট্রোস্ট্যাটিক স্রাব প্রতিরোধ ক্ষমতা |
পরীক্ষা | |
IEC 61000-4-3 ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC) - পার্ট 4-3 : পরীক্ষা এবং পরিমাপ কৌশল - বিকিরণ, রেডিও-ফ্রিকোয়েন্সি, | |
ইলেক্ট্রোম্যাগনেটিক ফিল্ড অনাক্রম্যতা পরীক্ষা | |
IEC 61000-4-4 ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC) - পার্ট 4-4: পরীক্ষা এবং পরিমাপ কৌশল - বৈদ্যুতিক দ্রুত ক্ষণস্থায়ী/বার্স্ট | |
অনাক্রম্যতা পরীক্ষা | |
IEC 61000-4-6 ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC) - পার্ট 4-6: পরীক্ষা এবং পরিমাপ কৌশল - পরিচালিত প্রতিরোধ ক্ষমতা | |
ব্যাঘাত, রেডিও-ফ্রিকোয়েন্সি ক্ষেত্র দ্বারা প্ররোচিত | |
IEC 61000-4-8 ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC) - পার্ট 4-8: পরীক্ষা এবং পরিমাপ কৌশল - পাওয়ার ফ্রিকোয়েন্সি ম্যাগনেটিক ফিল্ড | |
অনাক্রম্যতা পরীক্ষা |
জলের পাইপ বিস্ফোরণ প্রমাণ চাপ ট্রান্সমিটার বৈশিষ্ট্য:
