পণ্যের বিবরণ:
|
নামমাত্র ব্যাস(মিমি) এবং সংযোগ পদ্ধতি: | 4,6,10,15,20,25,32,40 (ট্রেড সংযোগ) 15,20,25,32,40 (ট্রেড এবং ফ্ল্যাঞ্জ সংযোগ) 50,65,80,100,125,150, | পরিবেষ্টনকারী শর্ত: | তাপমাত্রা: -10~+55℃, আপেক্ষিক আর্দ্রতা: 5%~90% বায়ুমণ্ডলের চাপ:86~106Kpa |
---|---|---|---|
সঠিকতা শ্রেণী: | নিয়মিত নির্ভুলতা ±1%R, ±0.5%R, সর্বোচ্চ নির্ভুলতা ±0.2% R | সিগন্যাল ট্রান্সমিশন লাইন: | STVPV 3×0.3 (তিনটি তার), 2×0.3 (দুই তার) |
পরিমাপ পরিসীমা হার: | 1:10,1:15,1:20 | যন্ত্র উপাদান: | 304 stainless steel; 304 স্টেইনলেস স্টীল; 316L stainless steel; 316L স্টেইনল |
বিস্ফোরণ-প্রুফ ক্লাস: | ExdIIBT6 | সুরক্ষা বর্গ: | IP65 |
লক্ষণীয় করা: | উচ্চ নির্ভুলতা টারবাইন ফ্লো মিটার,টারবাইন ফ্লো মিটার সেন্সর 1000 মি,1000 মি টারবাইন গ্যাস মিটার |

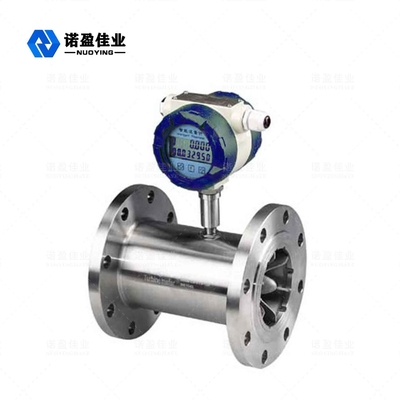

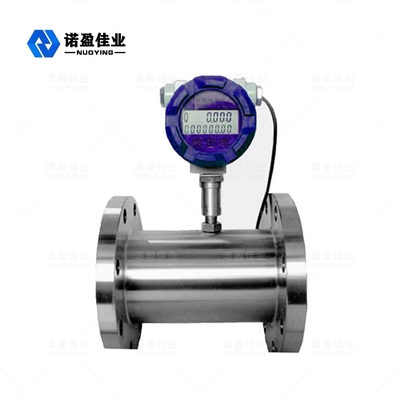

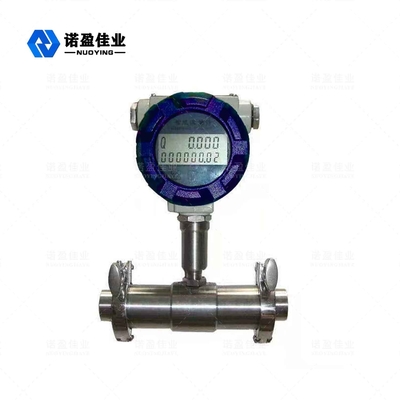

এনওয়াইএলডিটারবাইন ফ্লোমিটার
এনওয়াইএলডিটারবাইন ফ্লোমিটার (Abbr. TUF) হল একটি প্রধান ধরনের ইমপেলার ফ্লোমিটার এছাড়াও অ্যানিমোস্কোপ এবং ওয়াটার মিটার।TUF সেন্সর এবং রূপান্তর-শো নিয়ে গঠিত।সেন্সর মাল্টি-ব্লেড রটার সহ তরলের গড় বেগের প্রতি প্রতিক্রিয়া দেখায় যাতে প্রবাহের মান এবং সঞ্চিত প্রবাহের মান অনুমান করা যায়।রটারের বেগ (বা বৃত্ত) মেকানিজম, ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন, ফটো ইলেকট্রিসিটি, রিডিং ডিভাইসের মাধ্যমে রেকর্ড প্রদর্শন ও প্রেরণ করার আগে তোলা যেতে পারে।
বলা হয় যে আমেরিকা 1886 সালের প্রথম দিকে প্রথম TUF পেটেন্ট ঘোষণা করে। 1914 সালে পেটেন্ট রেকর্ড করে যে TUF প্রবাহের মান ফ্রিকোয়েন্সির সাথে প্রাসঙ্গিক।1938 সালে প্রথম উন্নত TUF বিমানের জ্বালানী প্রবাহ পরিমাপের জন্য প্রয়োগ করা হয়।দ্বিতীয় বিশ্বযুদ্ধের শেষ না হওয়া পর্যন্ত এটি শিল্পে ব্যবহার করার জন্য শেষ পর্যন্ত অর্জন করা হয়েছে, যেহেতু জেট ইঞ্জিন এবং তরল জেট জ্বালানীর জন্য উচ্চ নির্ভুলতা, দ্রুত প্রতিক্রিয়া প্রবাহ পরিমাপ যন্ত্রের দাবি করা জরুরি।আজকাল, এটি তেল, রাসায়নিক, প্রতিরক্ষা, বিজ্ঞান, পরিমাপ ইত্যাদি ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
এনওয়াইএলডিসিরিজ টারবাইন ফ্লোমিটারগুলি সহজ কাঠামো, হালকা ওজন, উচ্চ নির্ভুলতা, ভাল পুনরাবৃত্তিযোগ্যতা, নমনীয় প্রতিক্রিয়া, সুবিধাজনক ইনস্টলেশন/রক্ষণাবেক্ষণ/অ্যাপ্লিকেশন ইত্যাদি বৈশিষ্ট্য সহ নতুন প্রজন্মের টারবাইন ফ্লোমিটার তৈরি করতে উন্নত ডিজাইনের সাথে একীভূত করে অগ্রণী প্রযুক্তি আঁকে। তরল পরিমাপের জন্য প্রয়োগ করা হয় যার গতিগত সান্দ্রতা 5*10-6㎡/s এর নিচে এবং ফাইবার, শস্য ইত্যাদির কোন অপবিত্রতা নেই, এবং স্টেইনলেস স্টীল 1Cr18Ni9Ti,2Cr13, এবং A12O3 এর সাথে কোন ক্ষয়কারী মিথস্ক্রিয়া নেই এবং সীলের মধ্যে শক্ত খাদ নেই পাইপফ্লোমিটারের প্রকৃত তরল ক্রমাঙ্কনের পরে 5*10-6㎡/s এর উপরে গতির তরল পরিমাপ করা যেতে পারে।এটি মান নিয়ন্ত্রণে ব্যবহার করা যেতে পারে, অতিরিক্ত হলে সাইরেন, যদি বিশেষ প্রদর্শন যন্ত্রের সাথে সমন্বয় করা হয়।সুতরাং এটি প্রবাহের মান পরিমাপ এবং শক্তি সংরক্ষণের আদর্শ যন্ত্র।
এনওয়াইএলডিটারবাইন ফ্লোমিটার বেসিক প্যারামিটার / টেকনিক্যাল স্পেসিফিকেশন
প্রযুক্তিগত বৈশিষ্ট্য
নামমাত্র ব্যাস(মিমি) এবং সংযোগ পদ্ধতি |
4,6,10,15,20,25,32,40 (ট্রেড সংযোগ) 15,20,25,32,40 (ট্রেড এবং ফ্ল্যাঞ্জ সংযোগ) 50,65,80,100,125,150,200 ( ফ্ল্যাঞ্জ সংযোগ) |
সঠিকতা শ্রেণী |
নিয়মিত নির্ভুলতা ±1%R, ±0.5%R, সর্বোচ্চ নির্ভুলতা ±0.2% R |
পরিমাপ পরিসীমা হার | 1:10,1:15,1:20 |
যন্ত্র উপাদান | 304 স্টেইনলেস স্টীল;316L স্টেইনলেস স্টীল;ইত্যাদি |
মাঝারি তাপমাত্রা (℃) | -20 ~ 120 ℃ |
পরিবেষ্টনকারী শর্ত |
তাপমাত্রা: -10 ~ 55 ℃, আপেক্ষিক আর্দ্রতা: 5~90% বায়ুমণ্ডলের চাপ:86~106Kpa |
সিগন্যাল আউটপুট |
সেন্সর: পালস ফ্রিকোয়েন্সি সংকেত, নিম্ন স্তর≤0.8V উচ্চ স্তর≥8V। ট্রান্সমিটার: বর্তমান সংকেত 4~20mA DC দুটি তার |
পাওয়ার সাপ্লাই |
সেন্সর: +12V DC, +24V DC (বিকল্প) ট্রান্সডুসার: +24V ডিসি দৃশ্য প্রদর্শনের ধরন মিটার: 3.2V লিথিয়াম সেল |
সিগন্যাল ট্রান্সমিশন লাইন | STVPV 3×0.3 (তিনটি তার), 2×0.3 (দুই তার) |
ট্রান্সমিশন দূরত্ব | ≤1000মি |
সিগন্যাল লাইন ইন্টারফেস | অভ্যন্তরীণ থ্রেড M20×1.5 |
বিস্ফোরণ-প্রুফ ক্লাস | ExdIIBT6 |
সুরক্ষা বর্গ | IP65 |
পরিমাপ পরিসীমা এবং তরল জন্য কাজের চাপ
নামমাত্র ব্যাস (মিমি) |
নিয়মিত প্রবাহের হার (m3/h) |
প্রবাহ হার প্রসারিত (m3/ঘণ্টা) |
নিয়মিত সহনশীলতা চাপ (Mpa) |
বিশেষ সহনশীলতা চাপ (Mpa) (চক্রের উন্নত পার্শ্ব সংযোগ) |
DN4 | ০.০৪—০.২৫ | ০.০৪—০.৪ | 6.3 | 12, 16, 25 |
DN6 | ০.১—০.৬ | ০.০৬—০.৬ | 6.3 | 12, 16, 25 |
DN10 | ০.২—১.২ | ০.১৫—১.৫ | 6.3 | 12, 16, 25 |
DN15 | 0.6-6 | 0.4-8 | 6.3, 2.5 (ফ্ল্যাঞ্জ) | 4.0, 6.3, 12, 16, 25 |
DN20 | ০.৮—৮ | 0.45-9 | 6.3, 2.5 (ফ্ল্যাঞ্জ) | 4.0, 6.3, 12, 16, 25 |
DN25 | 1-10 | 0.5-10 | 6.3, 2.5 (ফ্ল্যাঞ্জ) | 4.0, 6.3, 12, 16, 25 |
DN32 | 1.5-15 | 0.8-15 | 6.3, 2.5 (ফ্ল্যাঞ্জ) | 4.0, 6.3, 12, 16, 25 |
DN40 | 2-20 | 1-20 | 6.3, 2.5 (ফ্ল্যাঞ্জ) | 4.0, 6.3, 12, 16, 25 |
DN50 | 4-40 | 2-40 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN65 | 7-70 | 4-70 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN80 | 10-100 | 5-100 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN100 | 20-200 | 10-200 | 2.5 | 4.0, 6.3, 12, 16, 25 |
DN125 | 25-250 | 13-250 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
DN150 | 30-300 | 15-300 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
DN200 | 80--800 | 40-800 | 1.6 | 2.5, 4.0, 6.3, 12, 16 |
পরিমাপ পরিসীমা এবং গ্যাস জন্য কাজের চাপ
মডেল |
ব্যাস (মিমি) |
প্রবাহ হার (m3/ঘণ্টা) |
প্রাথমিক প্রবাহ হার (m3/ঘণ্টা) |
সহনশীলতা চাপ (Mpa) (চক্রের উন্নত পার্শ্ব সংযোগ) |
25A |
25 (1”)
|
০.৭—৭ | 0.6 | 4.0 ফ্ল্যাঞ্জ বা থ্রেড |
25B | 1.5-15 | 1.0 | 4.0 ফ্ল্যাঞ্জ বা থ্রেড | |
25C | ৩-৩০ | 2.0 | 4.0 ফ্ল্যাঞ্জ বা থ্রেড | |
40A | 40 (1.5”) | 4-40 | 2.5 | 4.0 ফ্ল্যাঞ্জ বা থ্রেড |
40B | 8-80 | 3 | 4.0 ফ্ল্যাঞ্জ বা থ্রেড | |
50A | 50 (2”) | 10-100 | 3.5 | 4.0 ফ্ল্যাঞ্জ |
50B | 15-150 | 4 | 4.0 ফ্ল্যাঞ্জ | |
80 | 80 (3”) | 15-300 | 4 | 1.6 ফ্ল্যাঞ্জ |
100 | 100 (4”) | 20-400 | 5 | 1.6 ফ্ল্যাঞ্জ |
150 | 150 (6") | 50-1000 | 8 | 1.6 ফ্ল্যাঞ্জ |
200 | 200 (8") | 100-2000 | 20 | 1.6 ফ্ল্যাঞ্জ |
250 | 250 (10") | 150-3000 | 30 | 1.6 ফ্ল্যাঞ্জ |
300 | 300 (12") | 200-4000 | 40 | 1.6 ফ্ল্যাঞ্জ |
এনওয়াইএলডিটারবাইন ফ্লোমিটার অপারেটিং নীতি
পরিমাপ করা তরল সেন্সরের মধ্য দিয়ে প্রবাহিত হওয়ার সাথে সাথে চালিত ভ্যানটি ঘুরতে শুরু করে, কোন বেগ পাইপের গড় প্রবাহের সরাসরি অনুপাতে।ভ্যানের মোড় পর্যায়ক্রমে ম্যাগনেটোইলাস্টিক ট্রান্সডুসারের চৌম্বকীয় প্রতিরোধের মান পরিবর্তন করে।চৌম্বক পরীক্ষার কুণ্ডলীতে চৌম্বকীয় প্রবাহ পর্যায়ক্রমিক প্ররোচিত ভোল্টেজ তৈরি করতে এটির সাথে চক্রাকারে পরিবর্তিত হয়, এটি পালস সংকেত, যা ম্যাগনিফায়ার দ্বারা পরিবর্ধিত করার পরে প্রদর্শনের জন্য প্রদর্শনে পাঠানো হবে।
টারবাইন ফ্লোমিটারের প্রবাহ হার সমীকরণে ব্যবহারিক এবং তাত্ত্বিক উভয়ই অন্তর্ভুক্ত রয়েছে:
প্রv=f/k
প্রমি= প্রvvρ
প্রvভলিউম প্রবাহ হার বোঝায়, (একক: মি3/s)
প্রমিভর প্রবাহ হার বোঝায়, (একক ㎏/s)
f : আউটপুট সিগন্যাল ফ্রিকোয়েন্সি দেখুন (ইউনিট Hz)
k : ফ্লোমিটার ফ্যাক্টর পড়ুন, (একক P/m3)
ফ্লোমিটার ফ্যাক্টর এবং প্রবাহ হার সম্পর্কিত বক্ররেখা গ্রাফে রয়েছে (ডায়াগ্রাম: টারবাইন ফ্লোমিটার চরিত্রগত বক্ররেখা)।আপনার দেখা হিসাবে, ফ্যাক্টর বক্ররেখাকে রৈখিকতা এবং অ-রৈখিকতার দুটি অংশে ভাগ করা যেতে পারে।রৈখিক অংশটি সমগ্র বক্ররেখার দুই-তৃতীয়াংশের জন্য দায়ী যা বৈশিষ্ট্যটি গঠন, সেন্সরের আকার এবং তরল সান্দ্রতার সাথে সম্পর্কিত।অ-রৈখিক অংশের বৈশিষ্ট্যটি ভারবহন থেকে ঘর্ষণ শক্তি, তরলের সান্দ্রতা প্রতিরোধের দ্বারা প্রভাবিত হয়।যখন প্রবাহের হার সেন্সরের নিম্ন সীমার নিচে থাকে, তখন ইন্সট্রুমেন্ট ফ্যাক্টর দ্রুত এর সাথে বৃদ্ধি পায়।চাপ হ্রাসের মান এবং প্রবাহের হার বর্গ সম্পর্কের অনুরূপ।যদি প্রবাহ হার উপরের সীমা অতিক্রম করে, cavitation থেকে প্রতিরোধ মনোযোগ দিন।যখন টারবাইন ফ্লোমিটারের গঠন একই রকম থাকে, তখন তাদের বক্ররেখার একই বৈশিষ্ট্য থাকে কিন্তু সিস্টেমে বিভিন্ন ত্রুটি থাকে।
সেন্সর ফ্যাক্টরটি ক্রমাঙ্কন যন্ত্র দ্বারা কাজ করা যেতে পারে, যার মধ্যে সেন্সরের অভ্যন্তরীণ তরল প্রক্রিয়ার কোনও বিবেচনা নাও থাকতে পারে এবং ইনপুটেড প্রবাহ হার এবং ফ্রিকোয়েন্সির আউটপুটেড পালস সংকেত দ্বারা নিশ্চিত করা যেতে পারে।তাই আমরা সেন্সরটিকে একটি ব্ল্যাক বক্স হিসাবে দেখতে পারি, এটি প্রয়োগের জন্য সুবিধাজনক।কিন্তু অনুগ্রহ করে মনে রাখবেন কনভার্সন ফ্যাক্টর (বা ইন্সট্রুমেন্ট ফ্যাক্টর) কিছু শর্ত মেনে চলতে হবে যা রেফারেন্স শর্ত।এই অবস্থা থেকে বিচ্যুত হলে, ফ্যাক্টর পরিবর্তন ঘটবে.পরিবর্তনগুলি সেন্সর প্রকার, পাইপ ইনস্টলেশনের অবস্থা এবং তরল শারীরিক পরামিতিগুলির পরিপ্রেক্ষিতে নির্ধারিত হবে।
মোমেন্টাম থিওরেমের মুহূর্ত অনুযায়ী মোশন ইম্পেলারের সমীকরণ তালিকাভুক্ত করতে পারে।
জেdwdt=এম1-এম2-এম3-এম4
সূত্রে,
জে: ইম্পেলার জড়তা মুহূর্ত;
dwdt:ঘূর্ণন ত্বরণ;
এম1: তরল-চালিত টর্ক
এম2: সান্দ্র প্রতিরোধের মুহূর্ত
এম3: ভারবহন ঘর্ষণ মুহূর্ত
এম4: চৌম্বক মুহূর্ত।
যখন ইম্পেলার ধ্রুবক বেগ অনুযায়ী ঘোরে, জেdwdt=0, এবং এম1=এম2+এম3+এম4.তত্ত্বের বিশ্লেষণ এবং পরীক্ষায় যাচাইয়ের মাধ্যমে, সূত্রটি অনুমান করা যেতে পারে যেটি হল:
n=Aqv+বি-গqv
সূত্রে,
n: ইম্পেলার ঘূর্ণন গতি বোঝায়;
qv: ভলিউম প্রবাহ হার বোঝায়;
উত্তর: তরল পদার্থের ভৌত বৈশিষ্ট্যগুলির সাথে সম্পর্কিত কারণগুলি (ঘনত্ব, সান্দ্রতা ইত্যাদি অন্তর্ভুক্ত), ইম্পেলার গঠন পরামিতি (ব্লেড কোণ, ইম্পেলার ব্যাস, প্রবাহ চ্যানেল ক্রস-বিভাগীয় এলাকা ইত্যাদি);
বি: টপ ভ্যান গ্যাপ, এবং তরল প্রবাহ বেগ বন্টন সম্পর্কিত কারণগুলি;
C: ঘর্ষণ মুহূর্তের সাথে সম্পর্কিত ফ্যাক্টর।
দেশি-বিদেশি পণ্ডিতরা তত্ত্বের অনেক প্রবাহ সমীকরণের সামনে রেখেছেন, বিভিন্ন সেন্সর কাঠামো এবং তরল কাজের অবস্থার জন্য প্রয়োগ করেছেন।এখন পর্যন্ত, টারবাইন যন্ত্রের হাইড্রোডাইনামিক বৈশিষ্ট্য এখনও অস্পষ্ট, কারণ এটির তরল ভৌত সম্পত্তি এবং প্রবাহ বৈশিষ্ট্যের সাথে জটিল সম্পর্ক রয়েছে।উদাহরণস্বরূপ, যখন প্রবাহ ক্ষেত্রে ঘূর্ণায়মান এবং অসামঞ্জস্যপূর্ণ বেগ বিতরণ দেখা যায়, তখন হাইড্রোডাইনামিক বৈশিষ্ট্যগুলি খুব জটিল।
সুতরাং যন্ত্রের কারণগুলি তাত্ত্বিক সূত্র দ্বারা অনুমান করা যায় না, বাস্তব প্রবাহ ক্রমাঙ্কন দ্বারা নিশ্চিত করা যায়।কিন্তু তাত্ত্বিক সূত্র অনুশীলনে তাৎপর্যপূর্ণ হয়েছে।এটি সেন্সর স্ট্রাকচার প্যারামিটারের ডিজাইন এবং পূর্বাভাস এবং যন্ত্রের ফ্যাক্টর পরিবর্তনের নিয়মের মূল্যায়নের নির্দেশনায় ব্যবহার করা যেতে পারে।
এনওয়াইএলডিটারবাইন ফ্লোমিটার বৈশিষ্ট্য
এনওয়াইএলডিটারবাইন ফ্লোমিটারশ্রেণী
1.এনওয়াইএলডি সিরিজ ফাংশন দ্বারা দুটি বিভাগে বিভক্ত করা যেতে পারে:
2. ফাংশন চিত্রণ:
টারবাইন ফ্লো সেন্সর/ট্রান্সমিটার
এই ধরনের পণ্যগুলির কোনও দৃশ্য প্রদর্শন ফাংশন নেই, শুধুমাত্র আউটপুট দূরত্বে প্রেরণ করার জন্য সংকেত তৈরি করে।প্রবাহ সংকেতকে পালস বা কারেন্ট (4-20ma) সংকেতে ভাগ করা যায়।এই যন্ত্রটির কম দাম, উচ্চ সমাবেশ, ছোট আকার রয়েছে, তাই দ্বিতীয় ডিসপ্লেয়ার, পিএলসি, ডিসিএস ব্যবহার করার জন্য কম্পিউটার নিয়ন্ত্রণ সিস্টেমে মেলে প্রযোজ্য হতে পারে।
বিভিন্ন সংকেত আউটপুট অনুসারে, এটিকে NYLD-N এবং NYLD-A প্রকারে ভাগ করা যায়।
NYLD-N সেন্সর
12--24V ডিসি পাওয়ার সাপ্লাই, তিনটি তারের পালস আউটপুট,
উচ্চ স্তর≥8V, নিম্ন স্তর≤0.8V, সংকেত সংক্রমণ দূরত্ব≤1000M।
NYLD - একটি ট্রান্সমিটার
24V DC পাওয়ার সাপ্লাই, দুটি তারের কারেন্ট (4-20mA) সিগন্যাল আউটপুট, সিগন্যাল ট্রান্সমিশন দূরত্ব≤1000M।
বুদ্ধিমান ইন্টিগ্রেশন টারবাইন ফ্লোমিটার
এটি টারবাইন ফ্লো সেন্সর এবং সঞ্চিত গণনা প্রদর্শনকারী ইন্টিগ্রেশন সহ নতুন বুদ্ধিমান ফ্লোমিটার তৈরি করতে একটি উন্নত সুপার-লো পাওয়ার খরচ একক-চিপ মাইক্রোপ্রসেসর প্রযুক্তি গ্রহণ করে।এটির অনেকগুলি সুস্পষ্ট সুবিধা রয়েছে যা দৃশ্যে ডবল-সারি এলসিডি ডিসপ্লে, কমপ্যাক্ট গঠন, সরাসরি এবং স্পষ্ট পাঠ, উচ্চ নির্ভরযোগ্যতা, বাইরের শক্তি থেকে হস্তক্ষেপ বিরোধী, বজ্রবিরোধী আক্রমণ এবং কম খরচ ইত্যাদি।
এটিতে ইনস্ট্রুমেন্ট ফ্যাক্টরগুলির তিনটি পয়েন্ট সংশোধন করা হয়েছে, অ-রৈখিক বুদ্ধিমত্তার সাথে ক্ষতিপূরণ দেওয়া হয়েছে, এবং ঘটনাস্থলে সংশোধন করা হয়েছে।
হাই ক্লিয়ার এলসিডি ডিসপ্লে একই সাথে তাত্ক্ষণিক প্রবাহ হার (চারটি বৈধ পরিসংখ্যান) এবং পুঞ্জীভূত প্রবাহ হার (আটটি বৈধ পরিসংখ্যান এবং সঞ্চিত প্রবাহ হার (আটটি বৈধ পরিসংখ্যান রিসেট সহ) উভয়ই দেখায়। সমস্ত বৈধ ডেটা দশ বছরের জন্য রাখা যেতে পারে। এই ধরনের টারবাইন ফ্লোমিটার সবই বিস্ফোরণ-প্রমাণ পণ্য, এবং বিস্ফোরণ-প্রমাণ শ্রেণী হল ExdIIB6।
এই ধরনের টারবাইন ফ্লোমিটারকে টাইপ NYLD—B এবং NYLD—C তে বিভক্ত করা যেতে পারে সরবরাহ শক্তি এবং দূরবর্তী সংকেত প্রেরণ পদ্ধতির পরিপ্রেক্ষিতে।
NYLD—B প্রকার: সাপ্লাই পাওয়ার 3.2V10AH(লিথিয়াম ব্যাটারি) একটানা চার বছরের বেশি চলতে পারে, কিন্তু কোনো সিগন্যাল আউটপুট নেই।
NYLD—C প্রকার: সাপ্লাই পাওয়ার 24V DC বাইরে, আউটপুট স্বাভাবিক দুই তারের বর্তমান সংকেত (4-20 m A), এবং বিভিন্ন দৃশ্যের চাহিদা অনুযায়ী RS485 বা HART যোগাযোগ যোগ করতে পারে।
এনওয়াইএলডিটারবাইন ফ্লোমিটারটাইপ পছন্দ
মডেল | ব্যাখ্যা | ||||||||||||
NYLD- □/ □/ □/ □/ □/ □/ □ | |||||||||||||
ডিএন (মিমি)
|
4 |
|
|
|
|
|
|
4 মিমি, স্বাভাবিক প্রবাহ পরিসীমা 0.04-0.25 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 0.04-0.4 মি3/ঘ | |||||
6 | 6 মিমি, স্বাভাবিক প্রবাহ পরিসীমা 0.1-0.6 মি3/ঘ, প্রশস্ত প্রবাহ পরিসীমা 0.06-0.6 মি3/ঘ | ||||||||||||
10 | 10 মিমি, স্বাভাবিক প্রবাহ পরিসীমা 0.2-1.2 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 0.15-1.5 মি3/ঘ | ||||||||||||
15 | 15 মিমি স্বাভাবিক প্রবাহ পরিসীমা 0.6-6 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 0.4-8 মি3/ঘ | ||||||||||||
20 | 20 মিমি স্বাভাবিক প্রবাহ পরিসীমা 0.8-8 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 0.4-8 মি3/ঘ | ||||||||||||
25 | 25 মিমি স্বাভাবিক প্রবাহ পরিসীমা 1-10 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 0.5-10 মি3/ঘ | ||||||||||||
32 | 32 মিমি স্বাভাবিক প্রবাহ পরিসীমা 1.5-15 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 0.8-15 মি3/ঘ | ||||||||||||
40 | 40 মিমি স্বাভাবিক প্রবাহ পরিসীমা 2-20 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 1-20 মি3/ঘ | ||||||||||||
50 | 50 মিমি স্বাভাবিক প্রবাহ পরিসীমা 4-40 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 2-40 মি3/ঘ | ||||||||||||
65 | 65 মিমি স্বাভাবিক প্রবাহ পরিসীমা7-70 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 4-70 মি3/ঘ | ||||||||||||
80 | 80 মিমি স্বাভাবিক প্রবাহ পরিসীমা 10-100 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা5-100 মি3/ঘ | ||||||||||||
100 | 100 মিমি স্বাভাবিক প্রবাহ পরিসীমা 20-200 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 10-200 মি3/ঘ | ||||||||||||
125 | 125 মিমি স্বাভাবিক প্রবাহ পরিসীমা25-250 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা13-250 মি3/ঘ | ||||||||||||
150 | 150 মিমি স্বাভাবিক প্রবাহ পরিসীমা30-300 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 15-300 মি3/ঘ | ||||||||||||
200 | 200 মিমি স্বাভাবিক প্রবাহ পরিসীমা 80-800 মি3/ঘণ্টা, প্রশস্ত প্রবাহ পরিসীমা 40-800 মি3/ঘ | ||||||||||||
টাইপ
|
এন | মৌলিক প্রকার, +12V সরবরাহ শক্তি, পালস আউটপুট, উচ্চ স্তরl≥l8V, নিম্ন স্তর≤0.8V | |||||||||||
ক | 4-20mA দুই তারের বর্তমান আউটপুট, দূরবর্তী ট্রান্সমিটিং টাইপ। | ||||||||||||
খ | ব্যাটারি সরবরাহ শক্তি, দৃশ্য প্রদর্শনের ধরন। | ||||||||||||
গ | দৃশ্য প্রদর্শন/4-20m একটি দুই তারের বর্তমান আউটপুট | ||||||||||||
গ 1 | দৃশ্য প্রদর্শন/ RS485 যোগাযোগ প্রোটোকল | ||||||||||||
C2 | দৃশ্য প্রদর্শন /HART যোগাযোগ প্রোটোকল | ||||||||||||
সঠিকতা শ্রেণী | 05 | নির্ভুলতা ক্লাস 0.5 | |||||||||||
10 | নির্ভুলতা ক্লাস 1.0 | ||||||||||||
পরিমাপ সীমা চিহ্ন |
ডব্লিউ | প্রশস্ত প্রবাহ পরিসীমা টারবাইন | |||||||||||
এস | স্ট্যান্ডার্ড পরিমাপ পরিসীমা টারবাইন | ||||||||||||
উপকরণ | এস | 304 স্টেইনলেস স্টীল | |||||||||||
এল | 316(L) স্টেইনলেস স্টীল | ||||||||||||
বিস্ফোরণ প্রমাণ | এন | কোন চিহ্ন নেই, অ-বিস্ফোরণ-প্রমাণ | |||||||||||
ই | বিস্ফোরণ-প্রমাণ (ExdIIBT6) | ||||||||||||
চাপ ক্লাস | এন | স্বাভাবিক (আগে ছবির রেফারেন্স) | |||||||||||
H(x) | উচ্চ চাপ (আগের ছবির রেফারেন্স) |
দ্রষ্টব্য: DN15—DN40-এর নিয়মিত থ্রেড সংযোগ প্রয়োজন, তবে এর শেষে নামমাত্র ব্যাসের সাথে "FL" যোগ করার মাধ্যমে ফ্ল্যাঞ্জ সংযোগ করা যেতে পারে।
এনওয়াইএলডিটারবাইন ফ্লোমিটারইনস্টলেশন আকার
নামমাত্র ব্যাস(মিমি) | এল(মিমি) | জি | D(মিমি) | d (মিমি) | গর্ত সংখ্যা |
4 | 295 | জি 1/2 | |||
6 | 330 | জি 1/2 | |||
10 | 450 | জি 1/2 | |||
15 | 75 | জি 1 | φ65 | φ14 | 4 |
20 | 80 | জি 1 | φ75 | φ14 | 4 |
25 | 100 | G5/4 | φ85 | φ14 | 4 |
32 | 140 | G2 | φ100 | φ14 | 4 |
40 | 140 | G2 | φ110 | φ18 | 4 |
50 | 150 | φ125 | φ18 | 4 | |
65 | 170 | φ145 | φ18 | 4 | |
80 | 200 | φ160 | φ18 | 8 | |
100 | 220 | φ180 | φ18 | 8 | |
125 | 250 | φ210 | φ25 | 8 | |
150 | 300 | φ250 | φ25 | 8 | |
200 | 360 | φ295 | φ25 | 12 |
এনওয়াইএলডিটারবাইন ফ্লোমিটারইনস্টলেশন সতর্কতা
(1) ইনস্টলেশন সাইট:
সেন্সর এমন জায়গায় ইনস্টল করা উচিত যেখানে রক্ষণাবেক্ষণ করা সুবিধাজনক, পাইপের কোনও কম্পন নেই, কোনও শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ নেই এবং গরম বিকিরণের প্রভাব নেই৷টারবাইন ফ্লোমিটারের সাধারণ পাইপ ইনস্টলেশন সিস্টেমটি চিত্র হিসাবে অনুসরণ করা হচ্ছে।কনফিগারেশনের প্রতিটি অংশ পরিমাপ করা বস্তুর পরিপ্রেক্ষিতে বেছে নেওয়া যেতে পারে, যার সবগুলোর প্রয়োজন নেই।এটি টারবাইন ফ্লোমিটারের জন্য গতিবেগ এবং ঘূর্ণায়মান প্রবাহের জন্য সংবেদনশীল, তাই সেন্সরে প্রবেশ করার সময় পাইপ প্রবাহ যথেষ্ট উন্নত হওয়া উচিত এবং প্রয়োজনীয় সোজা পাইপ বা সংশোধনকারীর সাথে মেলে।যদি প্রবাহ প্রতিরোধের আপস্ট্রিম সাইড উপাদানগুলি পরিবর্তনশীল হয়, তবে আপস্ট্রিমের পাইপলাইনের দৈর্ঘ্য সাধারণত 20D এর কম নয় এবং নিম্নধারার পাইপলাইনের দৈর্ঘ্য 5D এর কম নয়।যদি ইনস্টলেশনের স্থান এই চাহিদাগুলি পূরণ না করে, তাহলে ফ্লো রেকটিফায়ার ফ্লো রেসিস্টেন্স এবং সেন্সরের উপাদানগুলির মধ্যে ইনস্টল করা যেতে পারে।সেন্সরটি বাইরে ইনস্টল করা উচিত যেখানে সরাসরি রোদ এবং বৃষ্টি এড়ানো যায়।
আপস্ট্রিম উপাদান প্রকার | একক 90° কোণ বাঁক | ডবল 90° কোণ একই স্তরে বাঁক | ডাবল 90° কোণ বিভিন্ন স্তরে বাঁক | এককেন্দ্রিক হ্রাস পাইপ | পুরো ভালভ খুলুন | অর্ধেক ভালভ খুলুন | নিচের দিকের দৈর্ঘ্য |
এল/ডিএন | 20 | 25 | 40 | 15 | 20 | 50 | 5 |
(2) পাইপের সাথে সংযোগের জন্য ইনস্টলেশনের চাহিদা:
অনুভূমিকভাবে ইনস্টল করা সেন্সর দাবি করে যে পাইপলাইনের প্রবণতা দৃশ্যমান হওয়া উচিত নয় (সাধারণত 5° এর মধ্যে), এবং উল্লম্বভাবে ইনস্টল করাটি এটির মতোই হওয়া উচিত। যে সাইটটি ক্রমাগত চালানোর জন্য প্রয়োজন সেখানে বাই-পাস পাইপ এবং নির্ভরযোগ্য কাট-অফ ভালভ ইনস্টল করা উচিত। .এটা নিশ্চিত করা আবশ্যক যে পরিমাপ করার সময় বাই-পাস পাইপের কোন ফুটো নেই।
একটি নতুন পাইপলাইনে সেন্সরের অবস্থান প্রথমে একটি ছোট পাইপে প্রতিস্থাপিত হয়।ভিতরের পাইপলাইনটি পরিষ্কার করার পরে, ছোট পাইপটিকে আনুষ্ঠানিকভাবে সেন্সরে পরিবর্তন করা যেতে পারে।এই পদক্ষেপের জন্য সর্বদা উপেক্ষা করা হয়েছে, পাইপলাইন পরিষ্কার করার সময় সেন্সর প্রায়ই ক্ষতিগ্রস্ত হতে পারে।
যদি পরিমাপ করা তরল অশুদ্ধতা অন্তর্ভুক্ত করে, ফিল্টারটি আপস্ট্রিম সাইডের সেন্সরের আগে ইনস্টল করা উচিত।ক্রমাগত প্রবাহের জন্য তরল দুটি সেট ফিল্টার ইনস্টল করা উচিত যা পালাক্রমে অপবিত্রতা পরিষ্কার করে, অথবা অটো ক্লিয়ারিং টাইপ ফাইলার চয়ন করুন।যদি বাতাস তরলে মিশে যায়, তবে উজানের দিকে এলিমিনেটর ইনস্টল করা উচিত।ফিল্টার বা নির্মূলকারীর মুখকে অবশ্যই নিরাপদ স্থানে নিয়ে যেতে হবে।
যদি সেন্সরের অবস্থান পাইপলাইনের নীচের বিন্দুতে থাকে, তাহলে ড্রেন ভালভকে সেন্সরের পরে স্থির করা উচিত যাতে নিয়মিতভাবে অশুচিতা নিষ্কাশন করা যায় যাতে আমানত থেকে রক্ষা পাওয়া যায় না।যদি পরিমাপ করা তরলটি বায়ুযুক্ত করা সহজ হয়, তাহলে নির্ভুলতা এবং লাইভ টাইমকে ক্ষতিগ্রস্ত করতে পারে এমন বায়ু পকেট থেকে প্রতিরোধ করার জন্য সেন্সরের প্রস্থান চাপ Pmin এর চেয়ে বেশি হওয়া উচিত।
Pmin=2⊿P+1.25Pv Pa
Pmin: সর্বনিম্ন চাপ, Pa;
⊿P: চাপ হ্রাস যখন সেন্সর প্রবাহ হার সবচেয়ে বড় Pa;
Pv : সম্পৃক্ততা বাষ্প চাপ যখন ব্যবহারের তাপমাত্রা সর্বোচ্চ বিন্দু Pa এ পৌঁছায়।
ফ্লো কন্ট্রোল ভালভ সেন্সরের ডাউনস্ট্রিমে স্থির করা উচিত, এবং আপস্ট্রিম দিকের কাট-অফ ভালভ সব খুলে দেওয়া উচিত, যার
ভালভগুলি বাইরের দিকে কম্পন এবং ফুটো তৈরি করতে পারে না।প্রবাহ পরিসীমা যা বিপরীত প্রবাহ করতে পারে প্রতিরোধ করা উচিত
চেক ভালভ ফিক্সিং সঙ্গে তরল এর বিপরীত প্রবাহ.সেন্সর এবং পাইপলাইন উভয়ই কেন্দ্রীভূত হওয়া উচিত।সিল ধাবক
এনওয়াইএলডিটারবাইন ফ্লোমিটারসংযোগ পথ
টারবাইন ফ্লো সেন্সর/ট্রান্সমিটার:(মডেল NYLD-N, মডেল NYLD-A)
1. মৌলিক প্রকার:
NYLD-N টাইপ টারবাইন ফ্লো মিটার সংযোগ উপায়
NYLD-A টাইপ টারবাইন ট্রান্সমিটার সংযোগ উপায়
2. বিস্ফোরণ বিরোধী প্রকার:
NYLD-N টাইপ টারবাইন ফ্লো মিটার সেন্সর সংযোগ উপায়:
NYLD-A টাইপ টারবাইন ফ্লো ট্রান্সমিটার সংযোগ উপায়:
ইন্টেলিজেন্ট ইন্টিগ্রেশন টারবাইন ফ্লোমিটার (মডেল NYLD-C)
এনওয়াইএলডিটারবাইন ফ্লোমিটারআবেদন
NYLD-N মৌলিক ধরনের টারবাইন ফ্লো মিটার:
বিক্রয়ের আগে এই সেন্সরটি ক্রমাঙ্কিত এবং সামঞ্জস্য করা হয়েছে, তাই পরীক্ষার প্রয়োজন নেই।
সেন্সরটি ডিসপ্লেয়ারের সাথে একত্রিত হয়: প্রথম স্থানে, আউটপুট বৈশিষ্ট্য পরীক্ষা করা (নাড়ি ঘন ঘন পরিসীমা, স্তর, প্রশস্ত ইত্যাদি) যা প্রদর্শনকারীর প্রবেশ বৈশিষ্ট্যের সাথে মেলে।প্রদর্শনকারীর পরামিতি অবশ্যই সেন্সর উপাদানগুলির পরিপ্রেক্ষিতে সেট করা উচিত।সেন্সরের শক্তি, তার এবং প্রতিরোধ অবশ্যই একে অপরের সাথে মেলে।. উপরন্তু, সেন্সরের পূর্বনির্ধারক পরিবর্ধককে অবশ্যই ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ থেকে প্রতিরোধ করার জন্য বিবেচনা করা উচিত, উদাহরণস্বরূপ, বৃষ্টির প্রমাণের ব্যবস্থা নেওয়ার জন্য।
NYLD-A টারবাইন ফ্লো ট্রান্সমিটার:
এই ট্রান্সমিটারটি ক্রয় করার সময় গ্রাহকের চাহিদা অনুযায়ী প্রবাহ হার আউটপুট জিরো পয়েন্ট এবং সম্পূর্ণ পরিসীমা মান সেট করা উচিত।
যখন ফ্লোমিটার কাজ করে এবং ফ্লো রেট আউটপুট জিরো পয়েন্ট সাইটে সামঞ্জস্য করা উচিত, অপারেশন পদ্ধতিটি নিম্নরূপ করছে:
ফ্লোমিটার পাইপের ভালভগুলি বন্ধ করুন, নিশ্চিত করুন যে পাইপে প্রবাহের হার নেই;পাওয়ার চালু করুন, সিরিজ-সংযুক্ত বর্তমান মিটার ফ্লোমিটারের আউটপুট কারেন্ট নিরীক্ষণ করতে পারে;আউটপুট কারেন্ট 4m A-তে ফিরে আসার জন্য সার্কিট বোর্ডে W502 পটেনশিওমিটারকে সামান্য সামঞ্জস্য করুন।
দ্রষ্টব্য: ফ্লোমিটারের সম্পূর্ণ পরিসরের মান এটি কাজ করার পরে সাইটে সামঞ্জস্য করা যাবে না;যদি প্রয়োজন হয়, অনুগ্রহ করে আপনার প্রয়োজন অনুযায়ী স্ট্যান্ডার্ড ইনস্টলেশনে এটি সম্পূর্ণ করতে কারখানায় ফেরত দিন।
এনওয়াইএলডিটারবাইন ফ্লোমিটারব্যবহারে সতর্কতা
(1) সুইচ অর্ডার চলমান মধ্যে নির্বাণ
※যে সেন্সরটিতে শাখার পাইপ নেই সেটির অর্ধেক আপস্ট্রিম ভালভ, তারপর ডাউনস্ট্রিম ভালভটি কিছুটা খোলা উচিত।একটি ছোট রেট (প্রায় দশ মিনিট) দিয়ে কিছুক্ষণ চালানোর সময়, পুরো আপস্ট্রিম ভালভ এবং ডাউনস্ট্রিম ভালভটি স্বাভাবিক ফ্লোরেটে খুলুন।
※শাখা সহ সেন্সরটি প্রথমে শাখা পাইপ ভালভ, অর্ধেক আপস্ট্রিম ভালভ, ডাউনস্ট্রিম ভালভ খুলতে হবে, শাখা ভালভটিকে ছোট ফ্লোরেটে বন্ধ করতে হবে এবং কিছুক্ষণের জন্য চালাতে হবে।তারপরে পুরো আপস্ট্রিম ভালভটি খুলুন, পুরো শাখা ভালভটি বন্ধ করুন (কোনও ফুটো না হওয়ার আশ্বাস দিন), অবশেষে ডাউনস্ট্রিম ভালভটিকে প্রয়োজনীয় ফ্লোরেটের সাথে সামঞ্জস্য করুন।
(2) নিম্ন এবং উচ্চ তাপমাত্রার তরল শুরু হয়
যখন নিম্ন তাপমাত্রার তরল পাইপের মধ্য দিয়ে প্রবাহিত হয়, প্রথমে জল বের করে দিতে হবে, তারপর সর্বনিম্ন প্রবাহের সাথে পনের মিনিটের জন্য চালাতে হবে এবং ধীরে ধীরে স্বাভাবিক প্রবাহে উঠতে হবে।প্রবাহ বন্ধ করার সময়, ধীরে ধীরে পাইপের তাপমাত্রা এবং পরিবেষ্টিত তাপমাত্রার কাছে হ্রাস করা উচিত।
উচ্চ তাপমাত্রার তরল এর চলমান এই নিম্ন তাপমাত্রার অনুরূপ।
(3) অন্যান্য নোট:
1) ভালভ খোলা এবং বন্ধ করা ধীর হওয়া উচিত।স্বয়ংক্রিয় নিয়ন্ত্রণ সুইচ গ্রহণ করা হলে, ভ্যান হুইলের বিরুদ্ধে তরল যাতে ক্ষতি না হয় তা প্রতিরোধ করার জন্য "দুটি খোলা, দুটি বন্ধ" উপায় ব্যবহার করা ভাল।
2) ক্যাভিটেশন প্রতিরোধের ব্যবস্থা গ্রহণ করতে সেন্সরের নিম্নধারার চাপ পরীক্ষা করুন।
3) সেন্সর ফ্যাক্টর পরিবর্তন হতে পারে জন্য নিয়মিতভাবে পাইপ লাইন থেকে দূরে ক্যালিব্রেট করা উচিত.প্রবাহ অনুমোদিত সীমার মধ্যে না হলে, সেন্সর পরিবর্তন করা উচিত।
4) পাইপ পরিষ্কার করার জন্য ব্যবহৃত প্রবাহের দিক, মান, চাপ এবং তাপমাত্রা ইত্যাদির মান নিশ্চিত করা প্রয়োজন, অন্যথায় নির্ভুলতা পতন, এমনকি ক্ষতি হতে পারে।
5) দীর্ঘ সময়ের স্বাভাবিক কাজের নিশ্চয়তা দেওয়ার জন্য সেন্সরের জন্য চেককে শক্তিশালী করুন।অস্বাভাবিক খোঁজার হিসাবে, পরিমাপ নেওয়া উচিত.উদাহরণস্বরূপ, ভ্যানের চাকার ঘূর্ণন পর্যবেক্ষণ হিসাবে অস্বাভাবিক ভয়েস শোনা।
এনওয়াইএলডিটারবাইন ফ্লোমিটারসমস্যা এবং সমাধান
সমস্যা | সম্ভাব্য কারণ | সমাধান |
যখন তরল সাধারণত প্রবাহিত হয় তখন কোন দেখানো হয় না বা মোট যোগ হয় না। |
চেক করুন: 1) ওপেন সার্কিট।আলগা যোগাযোগ (তারের পাওয়ার ওয়্যারফিউজকোয়েলপিসিবি) 2) ভ্যানের চাকার কোন ঘূর্ণন নেই |
1) বৈদ্যুতিক মিটার দিয়ে সমস্যাটি সন্ধান করুন বা এই সার্কিট বোর্ডটিকে অতিরিক্ত একটি দিয়ে প্রতিস্থাপন করুন। 2) ভ্যান হুইল পরিষ্কার বা প্রতিস্থাপন করুন এবং এর প্রতিবেশী অংশগুলির সাথে কোনও ঘষা না দেওয়ার আশ্বাস দিন। |
ক্রমশ কমে আসছে প্রবাহ। |
1) ফিল্টার ব্লক আপ 2) পাইপের ভালভ কোর থেকে আলগা হয় 3) ভ্যানের চাকা অপরিষ্কার আছে |
1) ফিল্টার পরিষ্কার করুন 2) ভালভ মেরামত বা প্রতিস্থাপন 3) সেন্সর পরিষ্কার করুন, তারপর আবার ক্যালিব্রেট করতে হবে |
যখন তরল প্রবাহ থাকে না তখনও এর স্ক্রীনে প্রবাহ দেখা যায় |
1) তারের বাইরের হস্তক্ষেপের সাথে ভাল গ্রাউড তার নেই; 2) কম্পন সহ পাইপ ত্রুটি সংকেত উত্পাদন 3) কাটঅফ ভালভ ফুটো প্রবাহ সঙ্গে ফুটো আছে 4) অভ্যন্তরীণ সার্কিট বা ডিসপ্লেয়ারের উপাদান হস্তক্ষেপ তৈরি করতে ক্ষতিগ্রস্থ হয় |
1) একটি ভাল গ্রাউড তারের জন্য মেরামত বা প্রতিস্থাপন করুন; 2) পাইপ লাইন শক্তিশালী করুন, বা কম্পন থেকে রোধ করতে ব্ল্যাকেট ইনস্টল করুন; 3) ভালভ বজায় রাখুন বা প্রতিস্থাপন করুন 4) ধীরে ধীরে হস্তক্ষেপের উত্স পরীক্ষা করুন এবং পরিষ্কার করুন। |
প্রদর্শন মান অভিজ্ঞতা অনুমান এক সঙ্গে সুস্পষ্ট পার্থক্য আছে |
1) সেন্সরের অভ্যন্তরীণ টানেল ভুল; 2) সেন্সর এর অভ্যন্তর cavitation প্রদর্শিত; 3) পাইপের ভিতরে প্রবাহ সমস্যা সৃষ্টি করে 4) প্রদর্শনকারী অভ্যন্তর ভুল 5) স্থায়ী চুম্বক পদার্থের প্রভাব দুর্বল এবং দুর্বল 6) বাস্তব প্রবাহ তার স্বাভাবিক সীমার মধ্যে নয় |
1)-4) প্রথমে কারণ খুঁজে বের করতে হবে যাতে সঠিক পদ্ধতি ব্যবহার করা যায়; 5) চুম্বক উপাদান প্রতিস্থাপন 6) সঠিক সেন্সর নির্বাচন করুন |
এনওয়াইএলডিটারবাইন ফ্লোমিটারপরিবহন এবং সঞ্চয়স্থান
সেন্সরটি শক্ত কাঠের বাক্সে রাখা উচিত (ছোট ব্যাস শক্ত কাগজে রাখা যেতে পারে) এবং বাক্সে টলতে পারে না।বহন করার সময়, এটি নিচে রাখা যত্নশীল হতে হবে, এবং crustily লোড বা আনলোড প্রত্যাখ্যান.
রিজার্ভেশনের অবস্থান নিম্নলিখিত শর্তে নিশ্চিত করা উচিত:
1.বৃষ্টি এবং আর্দ্রতা এড়িয়ে চলুন;
2.যান্ত্রিক কম্পন এবং ধর্মঘট এড়িয়ে চলুন;
3. তাপমাত্রা পরিসীমা: -20℃--+55℃;
4. আপেক্ষিক আর্দ্রতা: 80% এর বেশি নয়;
5. পরিবেষ্টিত পরিবেশ ক্ষয়কারী গ্যাস অন্তর্ভুক্ত করে না।
আনপ্যাকিং সতর্কতা
বাক্স খোলার সময়, ফাইল এবং আনুষঙ্গিক সম্পূর্ণ হওয়া উচিত।বাক্সের ফাইলগুলিতে একটি ব্যবহারকারীর ম্যানুয়াল, পরীক্ষার শংসাপত্রের একটি অংশ এবং প্যাকিং তালিকার একটি অংশ অন্তর্ভুক্ত রয়েছে।সেন্সরটি পরিবহণের সময় ক্ষতি হয় কিনা তা পর্যবেক্ষণ করা উচিত যাতে এটির সাথে ভালভাবে আচরণ করা যায়।ব্যবহারকারীদের অবশ্যই শংসাপত্রটি ক্ষতির হাত থেকে রক্ষা করতে হবে অন্যথায় উপকরণের কারণগুলি সেট করা যাবে না।
অর্ডারে প্রয়োজনীয় জ্ঞান
ব্যবহারকারীর লক্ষ্য করা উচিত যে টারবাইন ফ্লোমিটার অর্ডার করার সময়, তরলটির নামমাত্র ব্যাস, অপারেটিং চাপ, অপারেটিং তাপমাত্রা, প্রবাহের পরিসর, তরল বিভাগ এবং পার্শ্ববর্তী অবস্থা অনুসারে সঠিক মডেল স্পেসিফিকেশন নির্বাচন করা উচিত।বিস্ফোরণ-রোধী ধরনের সেন্সর নির্বাচন করা উচিত যখন বিস্ফোরণ-প্রমাণ চাহিদা থাকে এবং কঠোরভাবে বিস্ফোরণ-প্রুফ ক্লাসগুলি লক্ষ্য করে।
যখন ডিসপ্লে যন্ত্রটি আমাদের কোম্পানির দ্বারা মিলে যায়, অনুগ্রহ করে আপনার সঠিক মডেল বাছাই করার জন্য সম্পর্কিত নির্দেশাবলী পড়ুন বা আপনার তথ্যের প্রস্তাবের পরিপ্রেক্ষিতে আপনার পছন্দের জন্য প্রযুক্তিগত প্রকৌশলীর আমাদের নকশাটি ব্যবহার করুন৷আপনি যে তারের সংকেত পাঠাতে চান তার দৈর্ঘ্য এবং স্পেসিফিকেশন দিতে হবে।
টারবাইন ফ্লোমিটারের বুদ্ধিমান ইন্টিগ্রেশন (NYLD-B/C NYLD-B/C)
বৈশিষ্ট্য | টার্মিনাল নাম | সংযোগ |
দুই তারের 4-20MA | ভি+ | দুই-তারের 4-20MA অ্যানোড |
ভি- | দুই-তারের 4-20MA নেতিবাচক ইলেক্ট্রোড | |
পালস আউটপুট | ভি+ | 12/24V পাওয়ার পজিটিভ |
ভি- | 12/24V পাওয়ার নেগেটিভ | |
পালস আউটপুট | পালস আউটপুট | |
485 আউটপুট | ক | 485 এ শেষ |
খ | 485 বি শেষ | |
1-5V আউটপুট | ভি+ | 24V পাওয়ার পজিটিভ |
ভি- | 24V পাওয়ার নেগেটিভ | |
ক | 1-5V আউটপুট + | |
খ | 1-5V আউটপুট - | |
ব্যাটারি চালিত টার্মিনাল | টি+ | 3.6V ব্যাটারি পজিটিভ |
টি- | 3.6V ব্যাটারি নেগেটিভ |
কাজের অবস্থা ">" টিপুন, পাসওয়ার্ড ইনপুট ইন্টারফেসে প্রবেশ করে, "<" বন্ড টিপুন, প্রায় 1.2 সেকেন্ড পাসওয়ার্ড টাইপ করা শুরু করুন৷
2010 এর জন্য একটি পাসওয়ার্ড সেট করুন (ইঞ্জিনিয়ার অপারেশন) চিত্র 2
মূল বর্ণনা:
"<" বোতাম টিপুন ("<" বোতাম টিপুন প্রায় 1.2 সেকেন্ড নিশ্চিতকরণের প্রতিনিধিত্ব করে)
"+" বোতাম টিপুন ("<" বোতাম টিপুন প্রায় 1.2 সেকেন্ড এর মানে প্রস্থান করুন)
কার্সারের মান পরিবর্তন করতে ইনপুট স্টেট সাইকেলে “+” বোতাম টিপুন
"<" বোতাম টিপুন বর্তমান কার্সার অবস্থান ইনপুট সরান
ইনপুট স্টেট "<" টিপুন, পাসকোড মেনুতে প্রবেশের অধিকার , প্রাথমিক অবস্থায় ইনপুটে ভুল ফিরে আসা
যন্ত্র প্যানেল অপারেটিং নির্দেশাবলী
সাবমেনু নম্বর | মেনু প্রদর্শন | অর্থ | আইটেম বা মান পরিসীমা নির্বাচন করুন |
1 | ফ্লো ইউনিট নির্বাচন | ফ্লো ইউনিট নির্বাচন (ডিফল্ট 0) |
0:m³/h 1:m³/h 2:L/h 3:L/m 4:+/ঘন্টা 5:+/ঘন্টা 6:কেজি/ঘন্টা 7:কেজি/মি |
2 | অ্যালগরিদম নির্বাচন | অ্যালগরিদম নির্বাচন (ডিফল্ট 0) | 00: প্রচলিত আয়তনের প্রবাহ, 01: প্রচলিত ভর প্রবাহ, 02: প্রচলিত গ্যাসের পরিমাণ প্রবাহ, 03: প্রচলিত গ্যাস ভর প্রবাহ |
3 | প্রবাহ সহগ | প্রবাহ সহগ(ডিফল্ট 3600) | মিটার ফ্যাক্টর সেট করুন,UnitsP/m³ |
4 | সম্পূর্ণ স্কেল আউটপুট প্রবাহ | সম্পূর্ণ স্কেল আউটপুট প্রবাহ (ডিফল্ট 1000) | যখন যন্ত্র আউটপুট 4-20MA এনালগ সংকেত দেয় মান অবশ্যই সেট করতে হবে, 0 ইউনিটে নয় এবং ধারাবাহিক প্রবাহ ইউনিট |
5 | ঘনত্ব সেটিং | ঘনত্ব সেটিং (ডিফল্ট 1.0) | যখন অ্যালগরিদম ভর প্রবাহ (01. 03) নির্বাচন করার জন্য, এটি অবশ্যই সেট করতে হবে, ইউনিট:KG/m³ |
6 | তাপমাত্রা সেটিংস | তাপমাত্রা সেটিংস (ডিফল্ট 0.0) | তাপমাত্রা মান সেট করুন, 02 চয়ন করুন। 03 অ্যালগরিদম, এটি অবশ্যই সেট করা উচিত, ইউনিট:℃ |
7 | পরম চাপ সেটিংস | গ্যাসের পরম চাপ সেট করা | --- |
8 | কম ট্রাফিক কাটা | পালস ইনপুট শতাংশ অপসারণ সেট করুন | ট্রাফিকের পূর্ণ-স্কেল অপসারণের% মান 0-100 হলে, এই বর্তমান মোডটি ব্যবহার করুন এবং পালস টাইপ পরিসর সঠিকভাবে সেট করা উচিত |
9 | 485 ঠিকানা | RS485 সিরিয়াল যোগাযোগ সেট করুন | সুযোগ: 0-255 |
10 | স্যাঁতসেঁতে সময় | ডিসপ্লে আউটপুট ড্যাম্পিং টাইম সেট করা (ডিফল্ট 4S) | বর্তমান আউটপুট সেট করুন এবং স্যাঁতসেঁতে সময় প্রদর্শন করুন, প্রবাহের ওঠানামা সহ আউটপুট কারেন্ট এড়াতে এবং পরিসীমা প্রদর্শন করুন: 2-32 |
11 | মোট প্রবাহ সাফ করুন | মোট প্রবাহ সাফ করুন | মোট প্রবাহ সাফ করুন "হ্যাঁ" নির্বাচন করুন, "ই" টিপুন |
ব্যক্তি যোগাযোগ: Gao
টেল: 18792851016
