পণ্যের বিবরণ:
|
| প্রবাহ সীমা: | 0~20~1600 m3/h | নামমাত্র চাপ: | 1.0MPa, 1.6MPa |
|---|---|---|---|
| সঠিকতা: | ±1.0%R, ±1.5%R | উপাদান: | অ্যালুমিনিয়াম অ্যালো, অ্যালুমিনিয়াম |
| নামমাত্র ব্যাস: | DN20~DN200 | মাঝারি তাপমাত্রা পরিমাপ: | -20℃~60℃ |
| বিস্ফোরণ-প্রমাণ গ্রেড: | ExdIIBT6 | সুরক্ষা গ্রেড: | IP65 |
| লক্ষণীয় করা: | 1Mpa রুটস টারবাইন ফ্লো মিটার,অ্যালুমিনিয়াম রুট ফ্লো মিটার,1Mpa টারবাইন ফ্লো ট্রান্সমিটার |
||

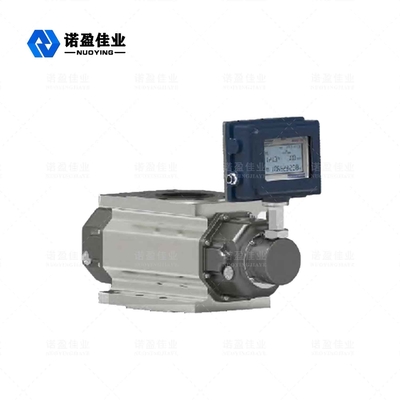

NYLD-LGQ গ্যাস রুট ফ্লোমিটার
এনওয়াইএলডি-এলজিকিউগ্যাস শিকড় ফ্লোমিটার 100 বছরেরও বেশি সময় ধরে ভলিউমেট্রিক মিটার হিসাবে ব্যবহৃত হয়ে আসছে।উচ্চ নির্ভুলতা, বিস্তৃত পরিসর, ছোট ভলিউম, হালকা ওজন, সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ, নির্ভরযোগ্য এবং টেকসই পরিষেবা জীবন হিসাবে বৈশিষ্ট্য সহ, এটি প্রাকৃতিক গ্যাস, কয়লা গ্যাস, বায়ু এবং অন্যান্য গ্যাস ফ্লোমিটারে ব্যাপকভাবে ব্যবহৃত হয়। এটি একটি আদর্শ ফ্লোমিটার। নগর গ্যাস, তেলক্ষেত্র রাসায়নিক, বৈজ্ঞানিক গবেষণা এবং দেশে এবং বিদেশে অন্যান্য বিভাগের জন্য ডিভাইস।
NYLD-LGQ গ্যাস রুট ফ্লোমিটার প্রযুক্তিগত পরামিতি
| মডেল স্পেসিফিকেশন |
নামমাত্র ব্যাস ডিএন মিমি) |
প্রবাহ সীমা (m3/ঘণ্টা) |
শুরু হচ্ছে প্রবাহ m3/h |
চাপ Qmax এ ক্ষতি |
নামমাত্র চাপ এমপিএ |
সঠিকতা % |
পরিসর |
উপাদান |
| NYLD-LGQ-20A | 25 | 20 | 0.05 | 100 |
1.0 1.6 |
1.0 1.5 |
20:1 | অ্যালুমিনিয়াম অ্যালো |
| NYLD-LGQ-40A | 40 | 30 | ০.০৭ | 100 | 30:1 | |||
| NYLD-LGQ-40B | 40 | 40 | ০.০৭ | 140 | 40:1 | |||
| NYLD-LGQ-50A | 50 | 60 | 0.1 | 100 | 65:1 | |||
| NYLD-LGQ-50B | 50 | 80 | 0.1 | 140 | 70:1 | |||
| NYLD-LGQ-80A | 80 | 100 | 0.1 | 110 | 70:1 | |||
| NYLD-LGQ-80B | 80 | 150 | 0.12 | 150 | 120:1 | |||
| NYLD-LGQ-80C | 80 | 200 | 0.15 | 180 | 70:1 | |||
| NYLD-LGQ-100A | 100 | 250 | 0.11 | 180 | 80:1 | |||
| NYLD-LGQ-100B | 100 | 300 | 0.11 | 130 | 110:1 | |||
| NYLD-LGQ-100C | 100 | 450 | 0.1 | 200 | 110:1 | |||
| NYLD-LGQ-150A | 150 | 650 | 0.65 | 350 | 80:1 | অ্যালুমিনিয়াম | ||
| NYLD-LGQ-150B | 150 | 1000 | 0.76 | 450 | 90:1 | |||
| NYLD-LGQ-200A | 200 | 1600 | 1.15 | 500 | 53:1 |
NYLD-LGQ গ্যাস রুট ফ্লোমিটার অপারেটিং নীতি
(1)।ফ্লোমিটার 5টি অংশ নিয়ে গঠিত (চিত্র 1 দেখুন)
(2) ইন্টেলিজেন্ট গ্যাস রুট ফ্লোমিটারের কাজের নীতি (চিত্র 2 দেখুন)
ইন্টেলিজেন্ট গ্যাস রুট ফ্লোমিটারে একটি হাউজিং, একটি কনজুগেট রটার এবং একটি বুদ্ধিমান প্রবাহ টোটালাইজার থাকে।সঞ্চালনকারী গ্যাসের ইনলেট এবং আউটলেটের মধ্যে চাপের পার্থক্যের ক্রিয়াকলাপের অধীনে (P inlet>P>outlet), কনজুগেট জোড়া স্পষ্টতা-মেশিনড অ্যাডজাস্টিং গিয়ারের মাধ্যমে রটারের সঠিক আপেক্ষিক অবস্থান বজায় রাখে। মধ্যে সর্বোত্তম কাজের ফাঁক রটার, রটার এবং হাউজিং, এবং রটার এবং ওয়াল প্লেট একটি অবিচ্ছিন্ন যোগাযোগহীন সীল অর্জন করে।
রটারের প্রতিটি বিপ্লবের জন্য, এটি মিটারিং চেম্বারের চারগুণ কার্যকর ভলিউম আউটপুট করে এবং ক্রমবর্ধমান ভলিউম প্রদর্শনের জন্য চৌম্বকীয় সিলিং কাপলিং ডিভাইস এবং গতি হ্রাস করার প্রক্রিয়ার মাধ্যমে রটারের বিপ্লবের সংখ্যা বুদ্ধিমান প্রবাহ টোটালাইজারে প্রেরণ করা হয়। আউটপুট গ্যাসের।(চিত্রটি শুধুমাত্র এক চতুর্থাংশ চক্র দেখায়)।
(3). বুদ্ধিমান প্রবাহ টোটালাইজার কাজ নীতি
ইন্টেলিজেন্ট ফ্লো টোটালাইজারে তাপমাত্রা এবং চাপ সনাক্তকরণ অ্যানালগ চ্যানেল, ফ্লো সেন্সর চ্যানেল এবং মাইক্রোপ্রসেসর ইউনিট রয়েছে এবং এটি বিভিন্ন সংকেত আউটপুট করার জন্য একটি বাহ্যিক সংকেত ইন্টারফেস দিয়ে সজ্জিত।ইন্টেলিজেন্ট ফ্লো টোটালাইজারের মাইক্রোপ্রসেসর গ্যাসের সমীকরণ অনুযায়ী তাপমাত্রা এবং চাপের ক্ষতিপূরণ এবং কম্প্রেশন ফ্যাক্টর সংশোধন করে।গ্যাসের সমীকরণটি নিম্নরূপ:
কোথায়:
Qn: আদর্শ অবস্থার অধীনে ভলিউম প্রবাহ হার (m3/h);
Qg: কাজের অবস্থার অধীনে ভলিউম প্রবাহ হার (m3/h);
Pg: ফ্লোমিটার চাপ সনাক্তকরণ পয়েন্টে মিটার চাপ (KPa)
Pa: স্থানীয় বায়ুমণ্ডলীয় চাপ (KPa);
Tg: পরম তাপমাত্রা (273.15 + t) (K) মাধ্যমের;
t: মাঝারি তাপমাত্রা (°C);
Zn: স্ট্যান্ডার্ড অবস্থার অধীনে কম্প্রেশন ফ্যাক্টর;
Zg: কাজের অবস্থার অধীনে কম্প্রেশন ফ্যাক্টর;
Tn: পরম তাপমাত্রা (273.15+20) (K) আদর্শ অবস্থার অধীনে;
Pa: স্থানীয় বায়ুমণ্ডলীয় চাপ (KPa);
Pn: আদর্শ বায়ুমণ্ডলীয় চাপ (101.325KPa);
P: P = Pa + Pg.
দ্রষ্টব্য: প্রাকৃতিক গ্যাস Zn/Zg=Fz2 এর জন্য, Fz কে সুপার কম্প্রেশন ফ্যাক্টর বলা হয়।এই পণ্যটি CNPC স্ট্যান্ডার্ডের SY/T6143-1996 এর সূত্র অনুসারে গণনা করা হয়।
