পণ্যের বিবরণ:
|
| সংক্রমণ দূরত্ব: | ≤1000মি | পরিসীমা অনুপাত: | 1:10,1:20 |
|---|---|---|---|
| নির্ভুলতা গ্রেড: | ±1.5%R, ±1.%R | যোগাযোগ আউটপুট: | Rs485 কমিউনিকেশন MODBUS প্রোটোকল, HART কমিউনিকেশন ইন্টারফেস |
| পরিবেষ্টিত আর্দ্রতা: | 5% - 90% | মাঝারি তাপমাত্রা পরিমাপ: | -30℃~80℃ |
| আউটপুট সংকেত: | পালস ফ্রিকোয়েন্সি সংকেত আউটপুট: নিম্ন স্তর 0.8V নীচে, উচ্চ স্তর 8V দুই-তার, তিন-তারের 4-20mA বর্তমা | পাওয়ার সাপ্লাই: | বাহ্যিক পাওয়ার সাপ্লাই: 24VDC অভ্যন্তরীণ পাওয়ার সাপ্লাই: 3.6V লিথিয়াম ব্যাটারি |
| লক্ষণীয় করা: | তিন তারের বিস্ফোরণ প্রমাণ ফ্লো মিটার,24VDC ফ্লো মিটার 4-20mA,24VDC টারবাইন টাইপ জল প্রবাহ মিটার |
||

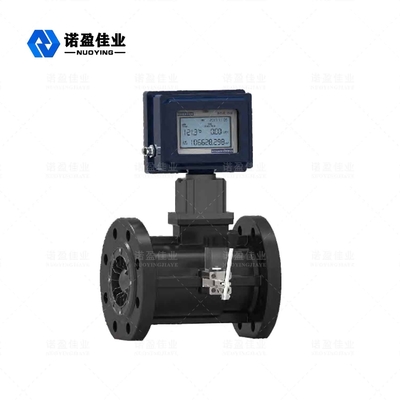

NYLD-GZ টাইপ গ্যাস টারবাইন ফ্লোমিটার নিরাপত্তা - বিস্ফোরণ-প্রুফ উচ্চ নির্ভুলতা
NYLD-GZটাইপ গ্যাস টারবাইন ইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার
এনওয়াইএলডি-জিজেডটাইপ গ্যাস টারবাইন ফ্লোমিটার গ্যাস টারবাইন ফ্লো সেন্সর এবং ইলেকট্রনিক ভলিউম সংশোধনকারীকে একীভূত করে।এটি কাজের অবস্থার প্রবাহ এবং মোট ভলিউম সনাক্ত এবং প্রদর্শন করতে পারে।প্রযুক্তিগত কর্মক্ষমতা গার্হস্থ্য উন্নত স্তরে, GB/T18940/IS09951 মান মেনে চলে, যা গ্যাস মিটারিং এবং বাষ্প এবং সংকুচিত বাতাসের মতো শিল্পগুলিতে পরীক্ষায় ব্যাপকভাবে ব্যবহৃত হয়।
NYLD-GZটাইপ গ্যাস টারবাইনইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার মডেলিং
| NYLD-GZ | ইন্টেলিজেন্ট গ্যাস টারবাইন ফ্লো মিটার (স্ট্যান্ডার্ড কন্ডিশন ভলিউম টাইপ, তাপমাত্রা, চাপ ক্ষতিপূরণ সহ) | |
| বুদ্ধিমান গ্যাস টারবাইন ট্রান্সমিটার (কাজের অবস্থা ভলিউম প্রকার) | ||
|
ক্যালিবার |
25 40 50 65 80 100 125 150 200 250 300 |
DN 25mm (অ-মানক, দীর্ঘ অর্ডার সময়কাল) DN 40mm (অ-মানক, দীর্ঘ অর্ডার সময়কাল) DN 50 মিমি DN 65mm (অ-মানক, দীর্ঘ অর্ডার সময়কাল) DN 80 মিমি DN 100 মিমি DN 125mm (অ-মানক, দীর্ঘ অর্ডার সময়কাল) DN 150 মিমি DN 200 মিমি DN 250mm (অ-মানক, দীর্ঘ অর্ডার সময়কাল) DN 300 মিমি |
|
পরিসর |
ক খ গ |
স্ট্যান্ডার্ড পরিসীমা সম্প্রসারণ পরিসীমা সম্প্রসারণ পরিসীমা |
| নির্ভুলতা গ্রেড |
01 02 |
1.5 গ্রেড 1.0 গ্রেড |
|
আউটপুট মডেল |
ক খ গ |
পালস আউটপুট, আইসি কার্ড পালস আউটপুট, অ্যালার্ম আউটপুট 4-20mA কারেন্ট, পালস আউটপুট, IC কার্ড আউটপুট, অ্যালার্ম আউটপুট 4-20mA কারেন্ট, পালস আউটপুট, IC কার্ড আউটপুট, অ্যালার্ম আউটপুট, RS485 যোগাযোগ |
| বিস্ফোরণ-প্রমাণ গ্রেড |
এন ই |
স্ট্যান্ডার্ড টাইপ, অ বিস্ফোরণ-প্রমাণ বিস্ফোরণ-প্রমাণ প্রকার, ExdⅡCT6 |
NYLD-GZটাইপ গ্যাস টারবাইনইলেক্ট্রোম্যাগনেটিক ফ্লোমিটার অপারেটিং নীতি
যখন তরলটি ফ্লোমিটারের মধ্য দিয়ে যায়, তখন গাইড ভেনের (বা সংশোধনকারী) ক্রিয়া দ্বারা এটি সংশোধন করা হয় এবং ত্বরান্বিত হয়।যেহেতু ইম্পেলারটি তরল প্রবাহের দিকের একটি কোণে থাকে, এই সময়ে, টারবাইন একটি ঘূর্ণন মুহূর্ত তৈরি করে।ঘর্ষণ ঘূর্ণন সঁচারক বল এবং তরল প্রতিরোধের টর্ক অতিক্রম করার পরে, টারবাইন ঘূর্ণন শুরু হয়.একটি নির্দিষ্ট প্রবাহ পরিসরে, টারবাইন ঘূর্ণনের কৌণিক বেগ তরলের আয়তন প্রবাহ হারের সমানুপাতিক।ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের নীতি অনুসারে, একটি চৌম্বক সংবেদনশীল সেন্সর সিঙ্ক্রোনাসভাবে ঘূর্ণায়মান যোগাযোগ প্লেট থেকে তরলের আয়তনের প্রবাহের সমানুপাতিক একটি পালস সংকেত প্ররোচিত করতে ব্যবহৃত হয়।এই সংকেতটি ভলিউম সংশোধনকারীতে পাঠানো হয় এবং তাপমাত্রা এবং চাপের মতো সংকেতগুলির সাথে একসাথে প্রক্রিয়া করা হয় এবং LCD স্ক্রিনে প্রদর্শিত হয়।এর গঠন নীতি চিত্র 1 এ দেখানো হয়েছে।
4.2 ভলিউম সংশোধনকারী কাজ করছে নীতি
ভলিউম সংশোধনকারীর মধ্যে রয়েছে তাপমাত্রা, চাপ সনাক্তকরণ অ্যানালগ চ্যানেল, প্রবাহ সনাক্তকরণ ডিজিটাল চ্যানেল, মাইক্রো প্রসেসিং ইউনিট, লিকুইড ক্রিস্টাল ড্রাইভ সার্কিট এবং অন্যান্য সহায়ক সার্কিট এবং এটি একটি বাহ্যিক সংকেত ইন্টারফেস দিয়ে সজ্জিত। প্রেরিত মাল্টি-চ্যানেল সংকেত রূপান্তর এবং প্রক্রিয়াকরণের পরে। প্রতিটি সেন্সর থেকে, বিভিন্ন সংকেতের স্থানীয় প্রদর্শন এবং দূরবর্তী সংক্রমণ উপলব্ধি করার জন্য গ্যাস সমীকরণ অনুযায়ী অপারেশনের সূত্রে সংকেতগুলি আনা হয়।
গ্যাস সমীকরণ হিসাবে লেখা যেতে পারে
কোথায়:
Vo — ভলিউম unde3r the standard condition (m3);
V — 3 কাজের অবস্থার অধীনে আয়তন (m3);
P=Pa+Pg — ফ্লোমিটার চাপ সনাক্তকরণ বিন্দুতে পরম চাপ (kPa);
Pa — স্থানীয় বায়ুমণ্ডলীয় চাপ (kPa);
Pg—ফ্লোমিটার চাপ সনাক্তকরণ পয়েন্টের মিটার চাপ (kPa);
P0 — আদর্শ বায়ুমণ্ডলীয় চাপ (101.325kPa)
T0 - আদর্শ অবস্থার অধীনে পরম তাপমাত্রা (293.15K, যা ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী 273.15K হতে পারে);
T — পরিমাপ করা মাধ্যমের পরম তাপমাত্রা (27315+t)K;
t — পরিমাপ করা মাধ্যমের তাপমাত্রা (°C);
Fz-গ্যাস কম্প্রেশন সহগ
Zn — স্ট্যান্ডার্ড সেটের অধীনে গ্যাস কম্প্রেশন সহগ
Zg — কাজের অবস্থার অধীনে গ্যাস কম্প্রেশন সহগ;
