| ব্র্যান্ড নাম: | NUOYINGJIAYE |
| Model Number: | NYCZ (তারের ধরন) |
| MOQ: | 1 |
| মূল্য: | $240 to $1900 |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | 300 পিসি / প্রাক মাস |

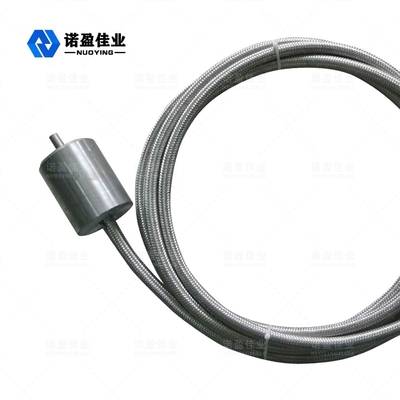

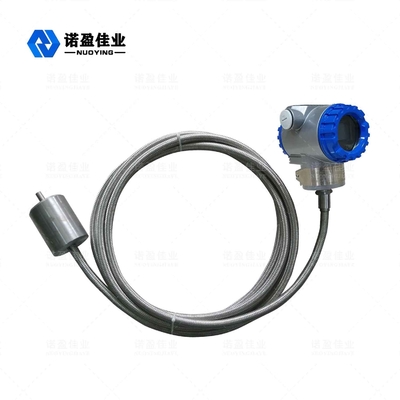

NYCZ কেবল টাইপ ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার লেভেল ট্রান্সমিটার
ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার
ম্যাগনেটোস্ট্রিকটিভ তরলস্তর মিটারঅপারেটিং নীতি
ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজের নীতি চিত্রে দেখানো হয়েছে।পণ্যগুলি প্রধানত পরিমাপের রড, বৈদ্যুতিন গুদাম এবং পরিমাপের রডে যোগাযোগহীন ফ্লোট নিয়ে গঠিত।রডটি ম্যাগনেটোস্ট্রিকটিভ ওয়্যার (ওয়েভগাইড ওয়্যার) দিয়ে সজ্জিত, যা চৌম্বক পরিবাহিতা ছাড়াই স্টেইনলেস স্টিল টিউব দিয়ে তৈরি।এটি ওয়েভগাইড তারকে খুব ভালোভাবে রক্ষা করে।
যখন ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার কাজ করে, তখন ইলেকট্রনিক চেম্বারের পালস জেনারেটর একটি প্রাথমিক পালস পাঠায়, যা ওয়েভগাইড তারের মধ্য দিয়ে যাওয়ার সময়, ওয়েভগাইড তারের সাথে চলমান একটি ঘূর্ণমান চৌম্বক ক্ষেত্র তৈরি করে।যখন চৌম্বক ক্ষেত্রটি ফ্লোট গোলকের স্থায়ী চৌম্বক ক্ষেত্রের সাথে মিলিত হয়, তখন একটি চৌম্বকীয় প্রভাব তৈরি হয়, যার ফলে ওয়েভগাইড তারের মোচড়ের কারণে একটি ধ্রুবক বেগ যান্ত্রিক তরঙ্গ সৃষ্টি হয়।যান্ত্রিক তরঙ্গ দুটি দিকে প্রচারিত হয় এবং রডের শেষে যান্ত্রিক তরঙ্গটি ড্যাম্পার দ্বারা শোষিত হয় এবং যান্ত্রিক তরঙ্গ ইলেকট্রন বাঙ্কারের দিকটি ফিরিয়ে দেয় তা ইলেকট্রনিক চেম্বারে ইনস্টল করা পিকআপ প্রক্রিয়া দ্বারা অনুভূত হয় এবং রূপান্তরিত হয়। সংশ্লিষ্ট বর্তমান পালস।পিক আপ মেকানিজম দুটি ডালের মধ্যে সময় গণনা করে মাপা তরল স্তরের উচ্চতা পার্থক্য দ্বারা সঠিকভাবে পরিমাপ করা যেতে পারে।
ম্যাগনেটোস্ট্রিকটিভ তরলস্তরমিটারটেকনিক্যাল প্যারামিটার
| অ্যাপ্লিকেশন | তরল স্তর |
| পরিমাপ সীমা |
প্রোব: 0-50 ~ 6000 মিমি কেবল: 25 মি
|
| সঠিকতা | ±0.5 মিমি |
| পাওয়ার সাপ্লাই | 24ভিডিসি ±10% |
| সিগন্যাল আউটপুট | 4~20mA / হার্ট / RS485 |
| বর্তমান কাজ | 4~20mA;20.4mA |
| লোড বৈশিষ্ট্য | যখন বর্তমান আউটপুট, সর্বাধিক লোড প্রতিরোধের 600 Q ভোল্টেজ আউটপুট, সর্বাধিক লোড প্রতিরোধের 2mA |
| প্রক্রিয়া তাপমাত্রা | -40〜130°C, -40〜250°C |
| পরিবেষ্টিত তাপমাত্রা | -40〜80°C |
| তাপমাত্রার প্রভাব | ±0.5 °সে |
| প্রক্রিয়া চাপ | - 0.1 ~ 4.0MPa |
| রেজোলিউশন | ±lmm |
| প্রতিক্রিয়া সময় | 0.2 ms |
| রড উপাদান | 304/316L (ঐচ্ছিক) |
| প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ, সমর্থন মাউন্টিং (ঐচ্ছিক) |
| সাইট প্রদর্শন | LCD (ঐচ্ছিক) |
| হাউজিং উপাদান | স্টেইনলেস স্টীল / অ্যালুমিনিয়াম (ঐচ্ছিক) |
| সুরক্ষা গ্রেড | IP67 |
| বিস্ফোরণ প্রমাণ গ্রেড | Exia IICT6 (ঐচ্ছিক) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
ম্যাগনেটোস্ট্রিকটিভ তরল স্তর মিটারনকশা বৈশিষ্ট্য
ম্যাগনেটোস্ট্রিকটিভ তরলস্তরমিটার ইনস্টলেশনের প্রয়োজনীয়তা
ম্যাগনেটোস্ট্রিকটিভ লেভেল গেজ দাহ্য, বিস্ফোরক এবং ক্ষয়কারী তরল অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে।ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল গেজের ইলেকট্রনিক চেম্বারটি ছড়িয়ে আছে কিন্তু নিমজ্জিত নয়, এবং তরলটিকে ষড়ভুজ ভিত্তির উপরে নিমজ্জিত করা উচিত নয়।ফ্লোট বলের একটি ইনস্টলেশন দিক রয়েছে এবং NC- চিহ্নিত গোলার্ধটি তরল স্তরের উপরে হওয়া উচিত।ইনস্টলেশন পদ্ধতি নিম্নরূপ:
পদ্ধতি 1: উপরের সংযোগকারী ফ্ল্যাঞ্জ অনুসারে, ইনস্টলেশন হোলটি ফ্ল্যাঞ্জ কভারে প্রক্রিয়া করা হয় এবং সরাসরি ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারে ঘোরানো হয়, যেমনটি চিত্রে দেখানো হয়েছে।1;
পদ্ধতি 2: সেন্সর সমর্থন এবং লকিং বাদাম সহ ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটার ঠিক করা, এই পদ্ধতিটি খোলা ট্যাঙ্কের তরল স্তর পরিমাপের জন্য উপযুক্ত, যেমন চিত্র 2 এ দেখানো হয়েছে;
পদ্ধতি 3: ট্যাঙ্কের কভারে একটি G2 থ্রেড হোল মেশিন করা fbr সুবিধার জন্য ফ্লোট রাখুন, যেমন চিত্র 3 এ দেখানো হয়েছে;
পদ্ধতি 4: পরিমাপের রডের দৈর্ঘ্য ব্যবহার করে তরল স্তরের উচ্চতা অনুযায়ী সামঞ্জস্য করা যেতে পারে।
ম্যাগনেটোস্ট্রিকটিভ তরলস্তরমিটার বৈদ্যুতিক সংযোগ
চলমান সংযোগকারী মাথা, চিত্র 4 এ দেখানো হয়েছে
◎ ম্যাগনেটোস্ট্রিকটিভ লিকুইড লেভেল মিটারের আউটপুট জিরো পজিশন রডের শেষে একপাশে এবং সম্পূর্ণ রেঞ্জের আউটপুট পজিশন ইলেকট্রনিক গুদামের পাশে।
◎ ট্রান্সমিটারের শিল্ডিং লাইন অবশ্যই উচ্চ পাওয়ার সাপ্লাই, আরএফ সিগন্যাল সোর্স এবং অন্যান্য কোলাহলপূর্ণ ট্রান্সমিশন লাইন এড়াতে হবে।
তারের ঢাল অক্ষত রাখা এবং সংযুক্ত করা আবশ্যক.
