পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | 0~20মি | বৈশিষ্টসূচক অ্যাপ্লিকেশন: | আলোড়ন, ঘনীভূত করা সহজ, বড় বাষ্প |
---|---|---|---|
অ্যান্টেনা উপাদান: | পিটিএফই | পণ্যের ধরণ: | NYRD-PB |
অ্যান্টেনার ধরন: | ফ্ল্যাট প্লেট টাইপ | পরিমাপের যথার্থতা: | 0.05%~0.1% F. S |
পাওয়ার সাপ্লাই: | 24VDC (দুই তার, চার তার), 220VAC | প্রক্রিয়া চাপ: | - 0.1~4.0MPa |

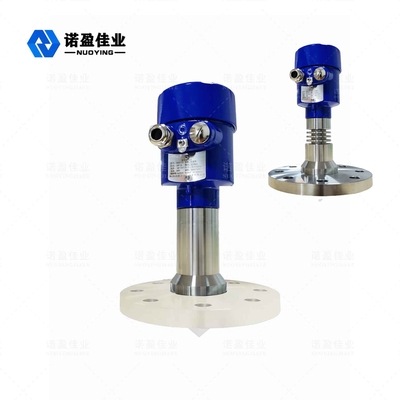

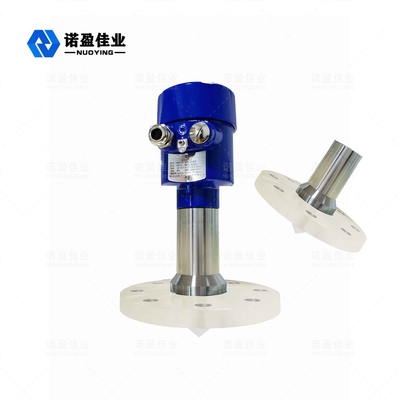

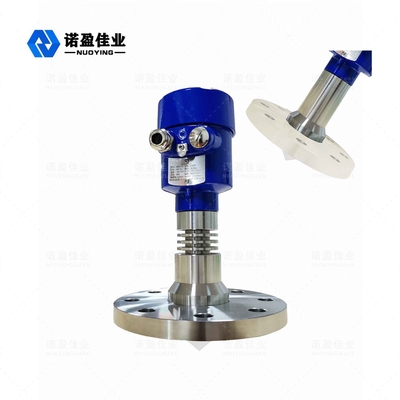

NYRD-PB 26G প্ল্যানার অ্যান্টেনা PTFE পরিমাপ পরিসীমা 0-40m ফ্ল্যাট টাইপ
26G NYRD-PB রাডার কাজের নীতি
রাডার অনুভূমিক অ্যান্টেনা সংকীর্ণ মাইক্রোওয়েভ ডাল নির্গত করে, যা অ্যান্টেনার মাধ্যমে নীচের দিকে প্রেরণ করা হয়।যখন পালস ওয়েভ পরীক্ষার অধীনে মাধ্যমটির পৃষ্ঠকে স্পর্শ করে, তখন এটি প্রতিফলিত হয় এবং অ্যান্টেনা সিস্টেম দ্বারা আবার প্রাপ্ত হয়।এই সংকেতটি ইলেকট্রনিক সার্কিট বিভাগে প্রেরণ করা হয় এবং স্বয়ংক্রিয়ভাবে একটি অনুভূমিক সংকেতে রূপান্তরিত হয় (নাড়ির অত্যন্ত দ্রুত প্রচারের গতির কারণে, ইলেক্ট্রোম্যাগনেটিক তরঙ্গের লক্ষ্যে পৌঁছাতে এবং প্রতিফলনের পরে রিসিভারে ফিরে আসার জন্য প্রয়োজনীয় সময় প্রায় তাত্ক্ষণিক) .
26G NYRD-PB রাডার প্রযুক্তিগত পরামিতি
বৈশিষ্টসূচক অ্যাপ্লিকেশন |
আলোড়ন, ঘনীভূত করা সহজ, বড় বাষ্প |
পণ্যের ধরণ |
NYRD-PB |
অ্যান্টেনার ধরন | সমতল প্লেট টাইপ |
অ্যান্টেনা উপাদান | PTFE, 304 |
দুরত্ব পরিমাপ করা | 0~20মি |
পরিমাপের যথার্থতা | 0.05%~0.1% F. S |
পাওয়ার সাপ্লাই | 24VDC (দুই তার, চার তার), 220VAC |
সিগন্যাল আউটপুট | 4... 20mA/HART/RS485/Modbus |
প্রক্রিয়া তাপমাত্রা | - 40~+1200 ℃ |
প্রক্রিয়া চাপ | - 0.1~4.0MPa |
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
বৈদ্যুতিক ইন্টারফেস | M20×1.5, 1/2"NPT |
সুরক্ষা গ্রেড | IP67, IP68 (ঐচ্ছিক) |
বিস্ফোরণ প্রমাণ গ্রেড | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
মন্তব্য: কাস্টমাইজড পণ্য ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা যেতে পারে!
26G NYRD-PB রাডার ডিজাইনের বৈশিষ্ট্য
সহজ ইনস্টলেশনের জন্য ছোট অ্যান্টেনা আকার;রাডারের সাথে কোন যোগাযোগ নেই, পরিধান এবং দূষণ নেই
কার্যত কোন জারা এবং ফোস্কা;গড় ঘনত্ব, তাপমাত্রা এবং চাপের পরিবর্তন দ্বারা প্রভাবিত হয় না
ভারী ধূলিকণার পরিবেশ এইচএফ লেভেল মিটারের অপারেশনে সামান্য প্রভাব ফেলে।
তরঙ্গদৈর্ঘ্য যত কম হবে, বাঁকানো কঠিন পৃষ্ঠে প্রতিফলন তত ভাল হবে।
ছোট দ্রুত কোণ এবং ঘনীভূত শক্তি শুধুমাত্র রিটার্ন ক্ষমতা উন্নত করে না, হস্তক্ষেপ রোধ করতেও সাহায্য করে।
ছোট পরিমাপ অন্ধ এলাকা, ছোট ট্যাংক পরিমাপ যখন ভাল ফলাফল প্রাপ্ত করা যেতে পারে.
এমনকি ওঠানামা সহ, উচ্চ সংকেত-থেকে-শব্দ অনুপাত আরও ভাল ফলাফল অর্জন করতে পারে।
উচ্চ ফ্রিকোয়েন্সি কঠিন এবং নিম্ন অস্তরক ধ্রুবক পরিবেশ পরিমাপের জন্য সেরা পছন্দ।
