পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল স্তর পরিমাপ | দুরত্ব পরিমাপ করা: | 50 ~ 5000 মিমি |
|---|---|---|---|
| নির্ভুলতা পরিমাপ: | ±1% FS | স্থিতি প্রদর্শন: | LCD(অপটিনাল) |
| প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ, বন্ধনী (ঐচ্ছিক) | মাঝারি ঘনত্ব: | ≤0.8Pa.s; ≤0.8Pa.s; 3Pa.s 3Pa.s |
| বিস্ফোরণ-প্রমাণ গ্রেড: | Exia II CT6 | প্রক্রিয়া চাপ: | -0.1~2.0MPa |

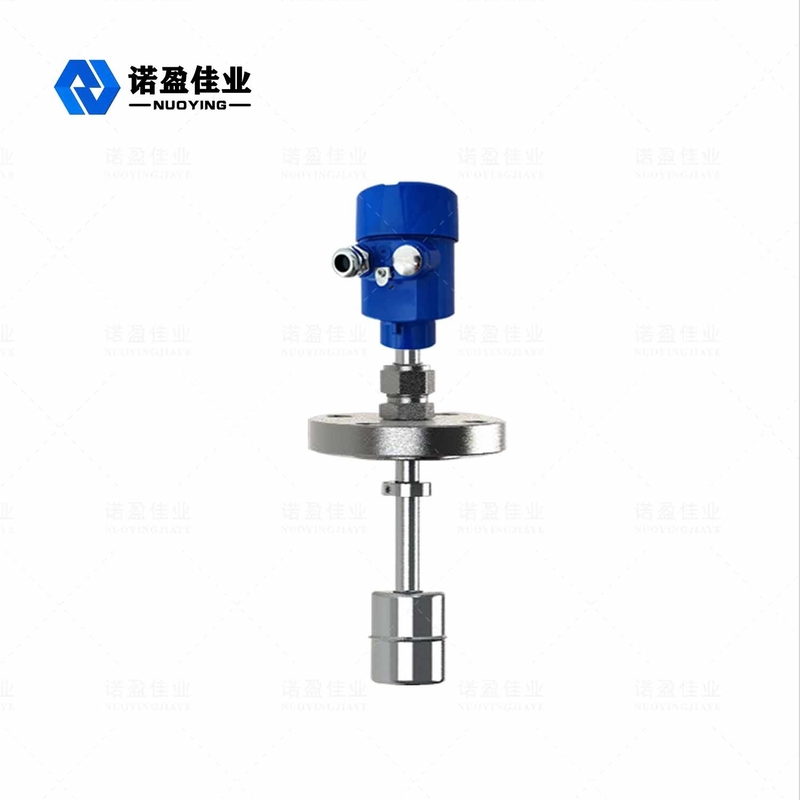

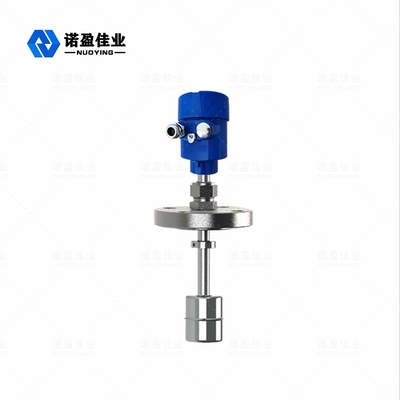

তরল পরিমাপ NYCFQ-UL চৌম্বকীয় ফ্লোট লেভেল মিটার ফ্ল্যাঞ্জের সাথে সংযুক্ত
NYCFQ-UL ম্যাগনেটিক ফ্লোট লেভেল মিটার কাজের নীতি
যখন সেন্সর কাজ করছে, সার্কিট অংশটি ওয়েভগাইড তারের উপর একটি পালস কারেন্টকে উত্তেজিত করবে এবং ওয়েভগাইড তারের সাথে প্রচারিত কারেন্ট ওয়েভগাইড তারের চারপাশে একটি পালস ইলেক্ট্রোম্যাগনেটিক ফিল্ড তৈরি করবে। সেন্সরের পরিমাপের রডের বাইরে একটি ফ্লোট সরবরাহ করা হয় যা করতে পারে তরল স্তরের পরিবর্তনের সাথে একা পরিমাপের রডটি উপরে এবং নীচে সরান।ফ্লোটের অভ্যন্তরে স্থায়ী চৌম্বক রিংগুলির একটি সেট থাকে যখন স্পন্দিত বর্তমান চৌম্বক ক্ষেত্রটি ফ্লোটের দ্বারা উত্পন্ন চৌম্বকীয় রিং ক্ষেত্রের সাথে মিলিত হয় তখন ফ্লোটের চারপাশের চৌম্বক ক্ষেত্র পরিবর্তিত হয় যাতে চৌম্বকীয় উপাদান দিয়ে তৈরি তরঙ্গ গাইড তারটি ফ্লোটের অবস্থানে একটি টরসিয়াল পালস তৈরি করে। .যা একটি নির্দিষ্ট গতিতে তারের বরাবর ফেরত পাঠানো হয় এবং ডিটেক্টর দ্বারা সনাক্ত করা হয়।পালস কারেন্ট এবং টর্শন ওয়েভের মধ্যে সময়ের পার্থক্য পরিমাপ করে ভাসার অবস্থান অর্থাৎ তরল স্তরের অবস্থান সুনির্দিষ্টভাবে নির্ধারণ করা যেতে পারে।
NYCFQ-UL ম্যাগনেটিক ফ্লোট লেভেল মিটার টেকনিক্যাল প্যারামিটার
| সাধারণ দরখাস্ত | তরল স্তর পরিমাপ |
| দুরত্ব পরিমাপ করা | 50 ~ 5000 মিমি |
| নির্ভুলতা পরিমাপ | ±1% FS |
| পাওয়ার সাপ্লাই | 24VDC(15-35V) |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
| প্রক্রিয়া তাপমাত্রা | -40~+130℃ |
| প্রক্রিয়া চাপ | -0.1~2.0MPa |
| মাঝারি ঘনত্ব | 500~2000kg/m³ |
| মাঝারি ঘনত্ব | ≤0.8Pa.s;3Pa.s |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ, বন্ধনী (ঐচ্ছিক) |
| স্থিতি প্রদর্শন | LCD(অপটিনাল) |
| সুরক্ষা স্তর | IP65 |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 |
NYCFQ-UL চৌম্বকীয় ফ্লোট লেভেল মিটার ডিজাইন বৈশিষ্ট্য
1. সরল গঠন, বলিষ্ঠ এবং নির্ভরযোগ্য, স্থিতিশীল অপারেশন।
2. ডিসপ্লে লাল রঙে তরল স্তর নির্দেশ করে, যা স্বজ্ঞাত, নজরকাড়া এবং পড়া সহজ।
3. বিভিন্ন ইনস্টলেশন ফর্ম এবং সংযোগ ফর্ম নির্বাচন করা যেতে পারে.
4. বড় পরিমাপ পরিসীমা, পরিমাপের পুরো প্রক্রিয়ায় কোন অন্ধ এলাকা নেই।
5. বিভিন্ন তরল পদার্থের পাশাপাশি উচ্চ তাপমাত্রা, উচ্চ চাপ, ক্ষয়কারী এবং দাহ্য এবং বিস্ফোরক মাঝারি মাত্রার ক্রমাগত পরিমাপ।
