পণ্যের বিবরণ:
|
প্রক্রিয়া তাপমাত্রা: | -40~+130"C | প্রক্রিয়া চাপ: | -0. -0 1~0. 1~0 3MPa 3MPa |
---|---|---|---|
প্রক্রিয়া সংযোগ: | থ্রেড, বন্ধনী, ফ্ল্যাঞ্জ, স্যানিটারি ক্ল্যাম্প (ঐচ্ছিক) | সুরক্ষা গ্রেড /আইপি গ্রেড: | M20X1.5, % ~NPT |
বিপজ্জনকভাবে বিস্ফোরক-প্রমাণ গ্রেড: | ExialICT6 Ga, Exd IICT6 Gb (বিস্তারিত জানার জন্য সার্টিফিকেট দেখুন) | অ্যান্টেনা উপাদান: | PTFE, 304, 316, PP, PFA |
পরিমাপের যথার্থতা: | 10 মি | সাধারণ দরখাস্ত: | সব ধরণের ক্ষয়কারী তরল |
লক্ষণীয় করা: | গ্যাস রাডার লেভেল সুইচ 26G,থ্রেড রাডার লেভেল ইনস্ট্রুমেন্ট ননকন্টাক্ট,গ্যাস গাইডেড ওয়েভ রাডার ট্রান্সমিটার |

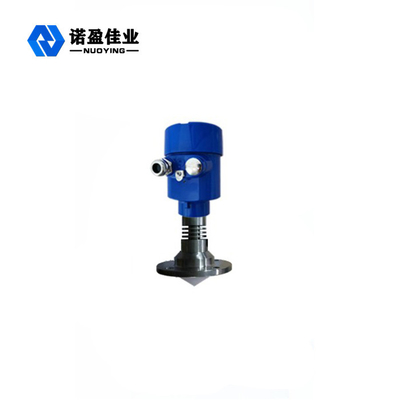

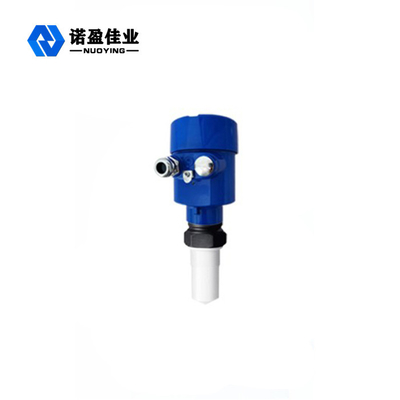

ছোট বিম এঞ্জেল 26 জি ইন্টেলিজেন্ট রাডার লেভেল ট্রান্সমিটার NYRD805 যোগাযোগহীন
ছোট বিম এঞ্জেল 26 জি ইন্টেলিজেন্ট রাডার লেভেল ট্রান্সমিটার NYRD805 এর কাজের নীতি অ-যোগাযোগ
রাডার স্তরের অ্যান্টেনা সংকীর্ণ মাইক্রোওয়েভ ডাল নির্গত করে, যা অ্যান্টেনার মাধ্যমে নীচের দিকে প্রেরণ করা হয়।পালস তরঙ্গ পরিমাপ করা মাধ্যমের পৃষ্ঠকে স্পর্শ করার পরে, এটি আবার প্রতিফলিত হয় এবং অ্যান্টেনা সিস্টেম দ্বারা পুনরায় গ্রহণ করা হয় এবং সংকেতটি ইলেকট্রনিক সার্কিট অংশে প্রেরণ করা হয় এবং স্বয়ংক্রিয়ভাবে একটি স্তরের সংকেতে রূপান্তরিত হয় (কারণ পালস প্রচারের গতি অত্যন্ত দ্রুত। , ইলেক্ট্রোম্যাগনেটিক তরঙ্গ লক্ষ্যে পৌঁছায় এবং রিসিভারে ফিরে প্রতিফলিত হয়। পিছিয়ে যেতে যে সময় লাগে তা প্রায় তাত্ক্ষণিক)
পরিমাপের তথ্য: থ্রেডের নীচে বা ফ্ল্যাঞ্জের সিলিং পৃষ্ঠ।
দ্রষ্টব্য: রাডার স্তরের সময় ব্যবহার করার সময়, নিশ্চিত করুন যে সর্বোচ্চ উপাদান স্তর পরিমাপ অন্ধ এলাকায় প্রবেশ করতে পারে না (চিত্রে D তে দেখানো এলাকা)।
এর ডিজাইনিং বৈশিষ্ট্যছোট বিম এঞ্জেল 26 জি ইন্টেলিজেন্ট রাডার লেভেল ট্রান্সমিটার NYRD805 যোগাযোগহীন
◎অ্যান্টেনার আকার ছোট, ইনস্টল করা সহজ;অ-যোগাযোগ রাডার, কোন পরিধান, কোন দূষণ.
◎ প্রায় জারা এবং ফেনা প্রতিরোধী;মাঝারি ঘনত্ব, তাপমাত্রা এবং চাপ পরিবর্তন দ্বারা প্রভাবিত হয় না।
◎ গুরুতর ধূলিকণা পরিবেশের উচ্চ ফ্রিকোয়েন্সি লেভেল মিটারের কাজের উপর সামান্য প্রভাব পড়ে।
◎ সংক্ষিপ্ত তরঙ্গদৈর্ঘ্য, ঝোঁক কঠিন পৃষ্ঠগুলিতে ভাল প্রতিফলন।
◎ মরীচি কোণ ছোট, শক্তি ঘনীভূত, যা প্রতিধ্বনি ক্ষমতা বাড়ায় এবং হস্তক্ষেপ বস্তু এড়াতে সহায়ক।
◎ পরিমাপ অন্ধ এলাকা ছোট, ছোট ট্যাংক পরিমাপ জন্য ভাল ফলাফল অর্জন করবে.
◎ উচ্চ সংকেত-থেকে-শব্দ অনুপাত, এমনকি ওঠানামার ক্ষেত্রেও ভাল কর্মক্ষমতা পেতে পারে।
ওঠানামার ক্ষেত্রেও ভালো পারফরম্যান্স পাওয়া যায়।
◎ উচ্চ ফ্রিকোয়েন্সি, কঠিন এবং নিম্ন অস্তরক ধ্রুবক মাধ্যম পরিমাপের জন্য সর্বোত্তম পছন্দ। উচ্চ ফ্রিকোয়েন্সি, কঠিন এবং নিম্ন অস্তরক ধ্রুবক মাধ্যম পরিমাপের জন্য সর্বোত্তম পছন্দ।
এর প্রযুক্তিগত পরামিতিছোট বিম এঞ্জেল 26 জি ইন্টেলিজেন্ট রাডার লেভেল ট্রান্সমিটার NYRD805 যোগাযোগহীন
সাধারণ দরখাস্ত | বিভিন্ন তরল (শক্তিশালী ক্ষয়।) |
পণ্যের ধরণ
|
NYRD805 |
অ্যান্টেনা ফর্ম |
লাঠি, জলের ড্রপ, সমতল, ট্রাম্পেট, নিক্ষিপ্ত পৃষ্ঠ, লেন্স |
অ্যান্টেনা উপাদান | পিটিএফই |
দুরত্ব পরিমাপ করা | 10 মি |
পরিমাপের নির্ভুলতা | 0.05%~0.1%FS |
পাওয়ার সাপ্লাই ভোল্টেজ | 24VDC (দুই তার, চার তার), 220VAC |
সংকেত আউটপুট |
4...20mA/HART/RS485/Modbus... |
প্রক্রিয়া তাপমাত্রা | -40~+130℃ |
প্রক্রিয়া চাপ |
-0.1~0.3MPa |
পদ্ধতি সংযোগ | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) |
বৈদ্যুতিক ইন্টারফেস | M20*1.5,½″NPT |
সুরক্ষার মাত্রা | IP67(ঐচ্ছিক) |
বিস্ফোরণ-প্রমাণ শ্রেণীবিভাগ | Exia II CT6 Ga, Exd II CT6 Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
※দ্রষ্টব্য: পণ্যটি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
