পণ্যের বিবরণ:
|
সাধারণ দরখাস্ত: | তরল, গ্যাস, বাষ্প | পণ্যের ধরণ: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
ডায়াফ্রাম উপাদান: | 316 এল ঐচ্ছিক | পাওয়ার সাপ্লাই: | 24 ভিডিসি |
সিগন্যাল আউটপুট: | 4... 20 mA /HART / RS485 / Modbus... | ওভারলোড অনুমোদিত: | <2 রেট রেঞ্জের গুন |
সুরক্ষা গ্রেড: | IP67 | বিস্ফোরণ-প্রমাণ গ্রেড: | ExiaIICT6Ga, ExdIICT6Gb |
লক্ষণীয় করা: | ইন্টেলিজেন্ট ট্যাঙ্ক প্রেসার ট্রান্সমিটার,ট্যাঙ্ক প্রেসার ট্রান্সমিটার 93420,ট্যাঙ্ক প্রেসার সেন্সর ট্রান্সমিটার |

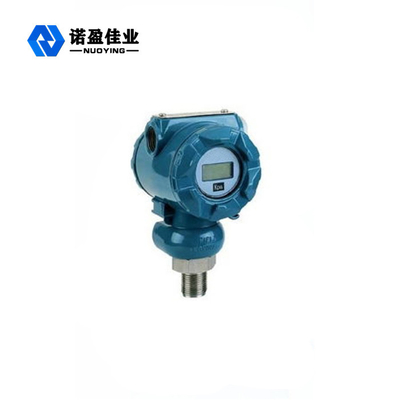

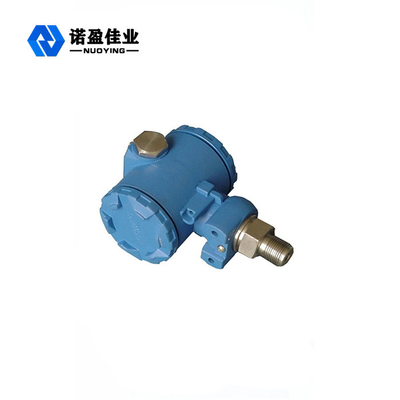

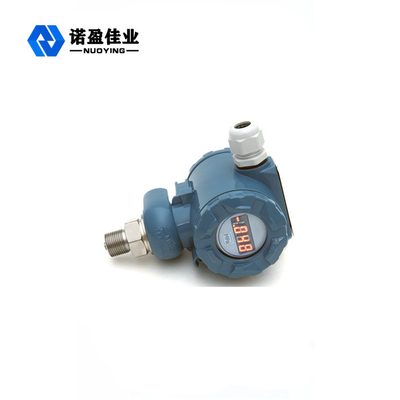

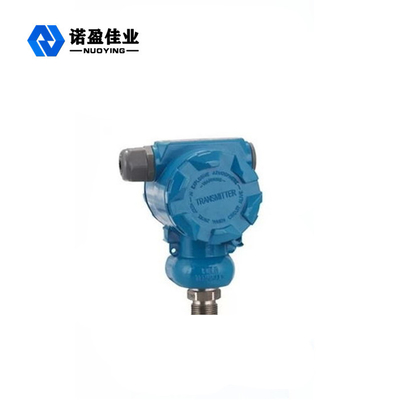

স্থিতিশীল আউটপুট এবং উচ্চ সংবেদনশীলতা চাপ ট্রান্সমিটার NP93420
প্রেসার ট্রান্সমিটারের কাজের নীতি
NP93420 সিরিজের বিচ্ছুরিত সিলিকন চাপ ট্রান্সমিটারগুলি সবই আমদানি করা চিপ ব্যবহার করে, সতর্ক কাঠামোগত নকশা, সংকেত প্রক্রিয়াকরণ এবং সমাবেশ এবং জাতীয় মানগুলির সাথে কঠোরভাবে পরীক্ষা করার পরে উত্পাদিত চাপ সেন্সরগুলির একটি নতুন প্রজন্ম।এই সিরিজের পণ্যগুলির স্থিতিশীল আউটপুট, উচ্চ সংবেদনশীলতা এবং নির্ভুলতা রয়েছে এবং ভাল তাপমাত্রা বৈশিষ্ট্য এবং শক্তিশালী হস্তক্ষেপ বিরোধী ক্ষমতা রয়েছে
NP93420 সিরিজটি সেমিকন্ডাক্টর এবং মাইক্রো-মেশিন প্রযুক্তির চাপ প্রতিরোধের প্রভাবে তৈরি, একক ক্রিস্টাল সিলিকন ওয়েফারের নির্দিষ্ট স্ফটিক দিকনির্দেশে, ফোটোইচিং প্রযুক্তি, বিচ্ছুরণ এবং অন্যান্য সেমিকন্ডাক্টর প্রক্রিয়া ব্যবহার করে একটি সংবেদনশীল মধ্যচ্ছদা গঠনের জন্য একটি হুইটস্টোন ব্রিজ তৈরি করে, এক্সিটেশন ভোল্টেজ সিগন্যাল আউটপুটে কম্পিউটারের তাপমাত্রা ক্ষতিপূরণ, লেজার রেজিস্ট্যান্স অ্যাডজাস্টমেন্ট, সিগন্যাল অ্যামপ্লিফিকেশনের মাধ্যমে এক্সিটেশন ভোল্টেজ সিগন্যাল আউটপুটে বাহ্যিক শক্তির সাপেক্ষে সামান্য পরিবর্তন ঘটে, প্রতিরোধ ক্ষমতা পরিবর্তিত হয় এবং সেতুর হাতের প্রতিরোধ ক্ষমতা পরিবর্তিত হয় (এক জোড়া বড় হয় এবং অন্যটি ছোট হয়) এবং অন্যান্য প্রক্রিয়াকরণ পদ্ধতি এবং কঠোর সমাবেশ পরীক্ষা, ক্রমাঙ্কন এবং অন্যান্য প্রসেস একটি স্ট্যান্ডার্ড আউটপুট সংকেত সহ একটি চাপ ট্রান্সমিটার তৈরি করতে।
নকশা বৈশিষ্ট্যচাপ ট্রান্সমিটার
◎ আউটপুট স্থিতিশীল, সংবেদনশীলতা উচ্চ, হস্তক্ষেপ এবং শব্দ এবং অন্যান্য কারণের প্রভাব তুলনামূলকভাবে ছোট, পরিবর্ধক সার্কিটের সংশ্লিষ্ট খরচ হ্রাস করা হয়েছে, এবং রেজোলিউশন ব্যাপকভাবে উন্নত হয়েছে।
◎ ডেডিকেটেড V/I ইন্টিগ্রেটেড সার্কিটে কয়েকটি পেরিফেরাল ডিভাইস, উচ্চ নির্ভরযোগ্যতা, সহজ এবং সহজ রক্ষণাবেক্ষণ, ছোট আকার, হালকা ওজন এবং অত্যন্ত সুবিধাজনক ইনস্টলেশন এবং ডিবাগিং রয়েছে।
◎অ্যালুমিনিয়াম খাদ ডাই-ঢালাই শেল, তিন-টার্মিনাল বিচ্ছিন্নতা, ইলেক্ট্রোস্ট্যাটিক স্প্রে সুরক্ষা স্তর, বলিষ্ঠ এবং টেকসই।
◎4-20mA ডিসি দুই-তারের সংকেত সংক্রমণ, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা এবং দীর্ঘ সংক্রমণ দূরত্ব।
◎LED, LCD, পয়েন্টার, তিন ধরণের সূচক হেড, অন-সাইট রিডিং খুবই সুবিধাজনক।এগুলি সান্দ্র, স্ফটিক এবং ক্ষয়কারী মিডিয়া পরিমাপ করতে ব্যবহার করা যেতে পারে।
◎ ডিফিউশন সিলিকন প্রেসার ট্রান্সমিটার বিপজ্জনক এবং বিস্ফোরক ক্ষেত্রগুলিতে ব্যবহৃত হয়।পণ্যটিতে কম কারেন্ট, কম ভোল্টেজ এবং কম বিদ্যুৎ খরচের বৈশিষ্ট্য রয়েছে।এটি একটি অভ্যন্তরীণভাবে নিরাপদ বিস্ফোরণ-প্রমাণ পণ্য এবং একটি বিস্ফোরণ-প্রমাণ শংসাপত্র দিয়ে সজ্জিত।
◎ স্টেইনলেস স্টীল উপাদান এবং বিশেষ প্রতিরক্ষামূলক কাঠামো, এবং বাজ সুরক্ষা, অ্যান্টি-হস্তক্ষেপ, অ্যান্টি-ওভারভোল্টেজ এবং অ্যামপ্লিফায়ার সার্কিটের ওভার কারেন্টের মতো সুরক্ষা ব্যবস্থাগুলির একটি সিরিজ ব্যবহার করে, এটি নির্ভরযোগ্য সিলিং, অ্যান্টি-জারা এবং অ্যান্টি-এর ক্ষমতা উন্নত করে। - কঠোর কাজের পরিবেশ, এবং এটি সাধারণ শিল্প সাইট পরিমাপ এবং নিয়ন্ত্রণের প্রয়োজনের জন্য সম্পূর্ণরূপে উপযুক্ত।
প্রেসার ট্রান্সমিটারের প্রযুক্তিগত পরামিতি
সাধারণ দরখাস্ত | তরল, গ্যাস, বাষ্প | |||
পণ্যের ধরণ | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
দুরত্ব পরিমাপ করা | উপরের সীমা URL | |||
গেজ চাপ | সীল গেজ চাপ | পরম চাপ | গেজ চাপ | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
ডায়াফ্রাম উপাদান | 316 এল (ঐচ্ছিক) | |||
সঠিকতা শ্রেণী | ক্লাস 0.1, ক্লাস 0.2 | |||
পাওয়ার সাপ্লাই | 24ভিডিসি | |||
সিগন্যাল আউটপুট |
সিগন্যাল আউটপুট 4... 20mA/HART/RS485/Modbus... |
|||
পরিবেষ্টিত তাপমাত্রা | -40~+85℃ | |||
প্রক্রিয়া তাপমাত্রা | -25~+125℃(>+125℃ কাস্টমাইজ করা যায়) | |||
প্রক্রিয়া সংযোগ | থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক) | |||
স্যাঁতসেঁতে সময় | 0.1 ~ 16s নিয়মিত | |||
ওভারলোড অনুমোদিত | < 2 বার রেট করা পরিসীমা | |||
লাইভ ডিসপ্লে | LCD (ঐচ্ছিক) | |||
সুরক্ষা গ্রেড | IP67 | |||
বিস্ফোরণ-প্রমাণ গ্রেড | ExiaIICT6Ga, ExdIICT6Gb (বিশদ বিবরণের জন্য শংসাপত্র দেখুন) |
※দ্রষ্টব্য: পণ্যটি ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
