পণ্যের বিবরণ:
|
অ্যান্টেনা উপাদান: | লেন্স অ্যান্টেনা, 316L+PTFE (ঐচ্ছিক) | দুরত্ব পরিমাপ করা: | 40 মি |
---|---|---|---|
নির্ভুলতা পরিমাপ: | 0.05%-0.1% F.S | মাঝারি তাপমাত্রা: | -40~+120℃、-40~+260℃ |
প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ, বন্ধনী (ঐচ্ছিক) | প্রক্রিয়া চাপ: | -0.1~2.0MPa |
সিগন্যাল আউটপুট: | 4...20mA/HART/RS485/Modbus... | সাধারণ দরখাস্ত: | স্ফটিক করা সহজ, শিশির ঘনীভবন, বিষাক্ত, শক্তিশালী জারা, শক্তিশালী ধুলো, স্যানিটারি গ্রেড ইত্যাদি। |
লক্ষণীয় করা: | রাডার লেভেল ট্রান্সমিটার ছোট রশ্মি কোণ,40m নন-কন্টাক্ট রাডার লেভেল ট্রান্সমিটার,IP67 রাডার লেভেল সুইচ |

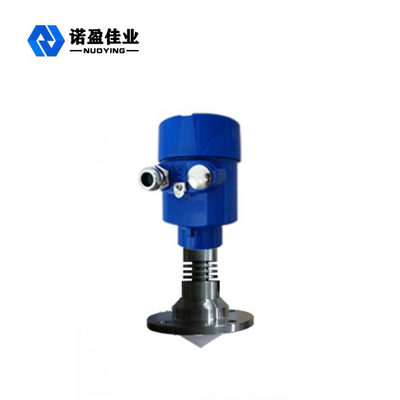

ছোট বিম কোণ 40m IP67 NYRD-TJ 26G রাডার লেভেল ট্রান্সমিটার
NYRD-TJ 26G রাডার লেভেল ট্রান্সমিটারের কাজের নীতি
একটি উচ্চ-ফ্রিকোয়েন্সি রাডার লেভেল মিটারের অ্যান্টেনা একটি অত্যন্ত সংকীর্ণ মাইক্রোওয়েভ পালস নির্গত করে।পালস আলোর গতিতে মহাকাশের মধ্য দিয়ে ভ্রমণ করে এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের সাথে মিলিত হয়।এর শক্তির কিছু অংশ একই অ্যান্টেনা দ্বারা ফিরে প্রতিফলিত হয় এবং প্রাপ্ত হয়।
নির্গত এবং প্রাপ্ত ডালের মধ্যে সময়ের ব্যবধান অ্যান্টেনা থেকে পরিমাপ করা মাধ্যমের পৃষ্ঠের দূরত্বের সমানুপাতিক।ইলেক্ট্রোম্যাগনেটিক তরঙ্গের অত্যন্ত উচ্চ প্রচারের গতির কারণে, প্রেরিত এবং প্রাপ্ত ডালের মধ্যে সময়ের ব্যবধান খুবই ছোট (ন্যানোসেকেন্ড স্তর) এবং নির্ণয় করা কঠিন।26G এইচএফ রাডার লেভেল মিটার একটি বিশেষ পারস্পরিক সম্পর্ক সমাধান প্রযুক্তি ব্যবহার করে প্রেরিত এবং প্রাপ্ত ডালের মধ্যে সময়ের ব্যবধান নির্ভুলভাবে সনাক্ত করে, যা অ্যান্টেনা থেকে পরিমাপ করা মাধ্যমের পৃষ্ঠের দূরত্ব আরও গণনা করে।
NYRD-TJ 26G রাডার লেভেল ট্রান্সমিটার প্রযুক্তিগত পরামিতি
সাধারণ দরখাস্ত | স্ফটিক করা সহজ, শিশির ঘনীভবন, বিষাক্ত, শক্তিশালী জারা, শক্তিশালী ধুলো, স্যানিটারি গ্রেড ইত্যাদি। |
অ্যান্টেনা উপাদান | লেন্স অ্যান্টেনা, 316L+PTFE (ঐচ্ছিক) |
দুরত্ব পরিমাপ করা | 40মি |
নির্ভুলতা পরিমাপ | 0.05%-0.1%FS |
পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন) |
মাঝারি তাপমাত্রা | -40~+120℃,-40~+260℃ |
প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ, বন্ধনী (ঐচ্ছিক) |
প্রক্রিয়া চাপ | -0.1~2.0MPa |
সুরক্ষা স্তর | IP67 |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 (ঐচ্ছিক) |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
দ্রষ্টব্য: পণ্য ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে.
NYRD-TJ 26G রাডার লেভেল ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য
1. অত্যন্ত স্থিতিশীল উপকরণ দিয়ে তৈরি.
2. উন্নত অ-যোগাযোগ পরিমাপ গ্রহণ করুন।
3. তরল এবং কঠিন মিডিয়ার স্তর পরিমাপ করুন।
4. এটি একটি অস্তরক ধ্রুবক> 1.8 দিয়ে সমস্ত মিডিয়া পরিমাপ করতে পারে।
5. পরিমাপ পরিসীমা 0...20m (35 মিটার পর্যন্ত বাড়ানো যেতে পারে)।
6. দুই-তারের সিস্টেম এবং লুপ পাওয়ার সাপ্লাই প্রযুক্তি গ্রহণ করে, পাওয়ার সাপ্লাই ভোল্টেজ এবং আউটপুট সংকেত একটি দুই-কোর তারের মাধ্যমে প্রেরণ করা হয়।
7. শব্দ, বাষ্প, ধুলো, ভ্যাকুয়াম এবং অন্যান্য কাজের অবস্থার দ্বারা প্রভাবিত হয় না।
8. মাঝারি ঘনত্ব, সান্দ্রতা এবং তাপমাত্রার পরিবর্তন দ্বারা প্রভাবিত হয় না।
