পণ্যের বিবরণ:
|
অ্যান্টেনা উপাদান: | PP/PVDF (ঐচ্ছিক) | দুরত্ব পরিমাপ করা: | 35M |
---|---|---|---|
পাওয়ার সাপ্লাই: | 24VDC (দুই লাইন, চার লাইন) | মাঝারি তাপমাত্রা: | -40~+80℃ |
প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ, বন্ধনী (ঐচ্ছিক) | প্রক্রিয়া চাপ: | -0.1~0.3MPa |
সিগন্যাল আউটপুট: | 4...20mA/HART/RS485/Modbus... | সাধারণ দরখাস্ত: | সহজ প্রক্রিয়া অবস্থার অধীনে ছোট জাহাজে আক্রমণাত্মক তরল পরিমাপ |
লক্ষণীয় করা: | ক্ষয়কারী তরল রাডার লেভেল ট্রান্সমিটার,26G রাডার লিকুইড লেভেল ট্রান্সমিটার,IP67 রাডার টাইপ লেভেল ট্রান্সমিটার |

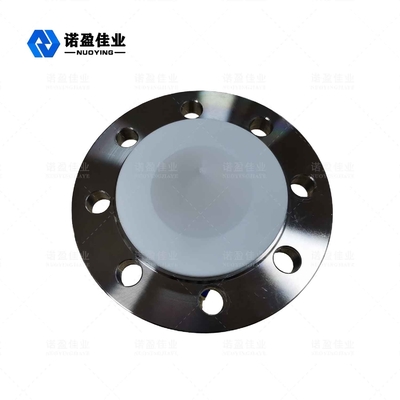

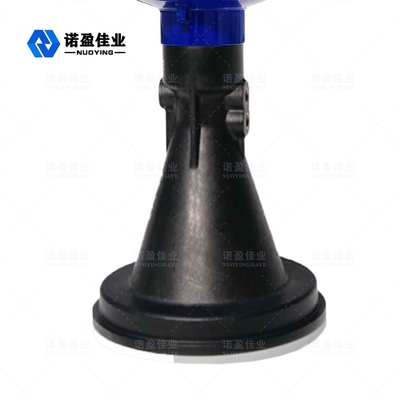

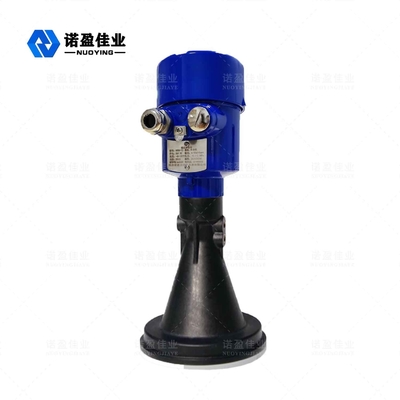

উচ্চ ফ্রিকোয়েন্সি ক্ষয়কারী তরল 35m IP67 NYRD87 26G রাডার লেভেল ট্রান্সমিটার
NYRD87 26G রাডার লেভেল ট্রান্সমিটারের কাজের নীতি
উচ্চ-ফ্রিকোয়েন্সি রাডার লেভেল গেজের অ্যান্টেনা অত্যন্ত সংকীর্ণ মাইক্রোওয়েভ ডাল নির্গত করে।এই পালস আলোর গতিতে মহাকাশে প্রচার করে এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের সাথে মিলিত হয়।এর শক্তির কিছু অংশ একই অ্যান্টেনা দ্বারা ফিরে প্রতিফলিত হয় এবং প্রাপ্ত হয়।
প্রেরিত পালস এবং প্রাপ্ত নাড়ির মধ্যে সময়ের ব্যবধান অ্যান্টেনা থেকে পরিমাপ করা মাধ্যমের পৃষ্ঠের দূরত্বের সমানুপাতিক।ইলেক্ট্রোম্যাগনেটিক তরঙ্গের অত্যন্ত উচ্চ প্রচারের গতির কারণে, প্রেরিত নাড়ি এবং প্রাপ্ত নাড়ির মধ্যে সময়ের ব্যবধান খুবই ছোট (ন্যানোসেকেন্ড অর্ডার) এবং নিশ্চিত করা কঠিন।26G উচ্চ-ফ্রিকোয়েন্সি রাডার লেভেল মিটার একটি বিশেষ সম্পর্কিত সমাধান প্রযুক্তি ব্যবহার করে যা প্রেরিত পালস এবং প্রাপ্ত নাড়ির মধ্যে সময়ের ব্যবধানকে সঠিকভাবে সনাক্ত করতে পারে, যাতে অ্যান্টেনা থেকে পরিমাপ করা মাধ্যমের পৃষ্ঠের দূরত্ব আরও গণনা করা যায়।
NYRD87 26G রাডার লেভেল ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য
1. অ্যান্টেনার আকার ছোট, ইনস্টল করা সহজ;অ-যোগাযোগ রাডার, কোন পরিধান, কোন দূষণ.
2. খুব কমই জারা এবং ফেনা দ্বারা প্রভাবিত;মাঝারি ঘনত্ব, তাপমাত্রা এবং চাপ পরিবর্তন দ্বারা প্রভাবিত হয় না।
3. গুরুতর ধুলো পরিবেশ উচ্চ ফ্রিকোয়েন্সি স্তর মিটার অপারেশন উপর সামান্য প্রভাব আছে.
4. সংক্ষিপ্ত তরঙ্গদৈর্ঘ্য, প্রবণ কঠিন পৃষ্ঠের জন্য ভাল প্রতিফলন।
5. ছোট মরীচি কোণ এবং ঘনীভূত শক্তি।
6. পরিমাপ অন্ধ এলাকা ছোট, এবং ভাল ফলাফল ছোট ট্যাংক পরিমাপ জন্য অর্জন করা যেতে পারে.
7. ওঠানামা অবস্থার মধ্যেও ভাল পারফরম্যান্সের জন্য উচ্চ সংকেত-টু-শব্দ অনুপাত।
NYRD87 26G রাডার লেভেল ট্রান্সমিটার প্রযুক্তিগত পরামিতি
সাধারণ দরখাস্ত | সহজ প্রক্রিয়া অবস্থার অধীনে ছোট জাহাজে আক্রমণাত্মক তরল পরিমাপ |
অ্যান্টেনা উপাদান | পিপি/পিভিডিএফ (ঐচ্ছিক) |
দুরত্ব পরিমাপ করা | 35 মি |
নির্ভুলতা পরিমাপ | 0.05%-0.1%FS |
পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন) |
মাঝারি তাপমাত্রা | -40~+80℃ |
প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ, বন্ধনী (ঐচ্ছিক) |
প্রক্রিয়া চাপ | -0.1~0.3MPa |
সুরক্ষা স্তর | IP67 |
বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 (ঐচ্ছিক) |
সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
দ্রষ্টব্য: ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী ডিজাইন পণ্য কাস্টমাইজ করা যেতে পারে।
