পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | তরল, উচ্চ প্রক্রিয়া তাপমাত্রা তরল | দুরত্ব পরিমাপ করা: | 35M |
|---|---|---|---|
| মাঝারি তাপমাত্রা: | -40~+300℃ | বৈদ্যুতিক ইন্টারফেস: | M20×1.5, 1/2 NPT |
| পাওয়ার সাপ্লাই: | 24VDC (দুই লাইন, চার লাইন) | প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| প্রক্রিয়া চাপ: | -0.1~4.0MPa | ||
| লক্ষণীয় করা: | তরল পরিমাপ রাডার লেভেল ট্রান্সমিটার,35 মি রাডার ট্যাঙ্ক লেভেল সেন্সর,GWR লেভেল ট্রান্সমিটার 6GHz |
||

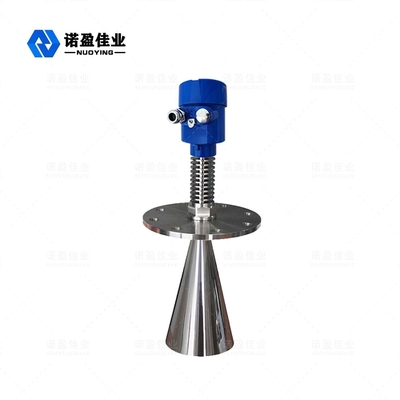

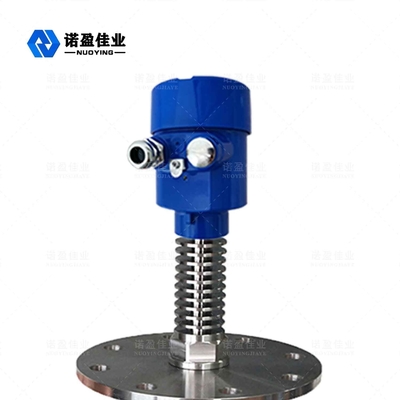

নির্ভুলতা পরিমাপ 35m তরল NYRD803S 6GHz রাডার লেভেল ট্রান্সমিটার
NYRD803S 6GHz রাডার লেভেল ট্রান্সমিটার কাজের নীতি
রাডার তরঙ্গ আলোর গতিতে ভ্রমণ করে।চলমান সময় ইলেকট্রনিক উপাদান দ্বারা একটি স্তর সংকেত রূপান্তরিত করা যেতে পারে.একটি বিশেষ সময় সম্প্রসারণ পদ্ধতি অল্প সময়ের মধ্যে স্থিতিশীল এবং সঠিক পরিমাপ নিশ্চিত করে।
এমনকি জটিল অপারেটিং অবস্থার অধীনে বানোয়াট প্রতিধ্বনির ক্ষেত্রেও, লেভেল ইকোগুলি সর্বশেষ মাইক্রোপ্রসেসর প্রযুক্তি এবং ডিবাগিং সফ্টওয়্যার দিয়ে সঠিকভাবে বিশ্লেষণ করা যেতে পারে।
ইনপুট:
অ্যান্টেনা প্রতিফলিত মাইক্রোপালস গ্রহণ করে এবং ইলেকট্রনিক সার্কিটে প্রেরণ করে।মাইক্রোপ্রসেসর এই সংকেতটি প্রক্রিয়া করে এবং উপাদানের পৃষ্ঠে মাইক্রোপালস দ্বারা উত্পাদিত প্রতিধ্বনি সনাক্ত করে।সঠিক ইকো সংকেত সনাক্তকরণ পালস সফ্টওয়্যার দ্বারা সম্পন্ন করা হয়, এবং নির্ভুলতা মিলিমিটার স্তরে পৌঁছাতে পারে।
উপাদান পৃষ্ঠ থেকে দূরত্ব D নাড়ি সময় ভ্রমণ T-এর সমানুপাতিক:
D=C×T/2 (C হল আলোর গতি)
যেহেতু খালি ট্যাঙ্কের দূরত্ব E পরিচিত, স্তর L হল:
L=ED
আউটপুট:
খালি ট্যাঙ্কের উচ্চতা E (= শূন্য পয়েন্ট), পূর্ণ ট্যাঙ্কের উচ্চতা F (= পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন পরামিতি প্রবেশ করে সেট করুন।অ্যাপ্লিকেশন পরামিতি স্বয়ংক্রিয়ভাবে যন্ত্রটিকে পরিমাপের পরিবেশে মানিয়ে নেবে, একটি 4-20mA আউটপুটের সাথে সম্পর্কিত।
NYRD803S 6GHz রাডার লেভেল ট্রান্সমিটার প্রযুক্তিগত পরামিতি
| সাধারণ দরখাস্ত | তরল, উচ্চ প্রক্রিয়া তাপমাত্রা তরল |
| অ্যান্টেনা উপাদান | 304 (ঐচ্ছিক) |
| দুরত্ব পরিমাপ করা | 35 মি |
| পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন) |
| মাঝারি তাপমাত্রা | -40~+300℃ |
| প্রক্রিয়া চাপ | -0.1~4.0MPa |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| নির্ভুলতা পরিমাপ | 0.05%-0.1%FS |
| সুরক্ষা স্তর | IP67 |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
NYRD803S 6GHz রাডার লেভেল ট্রান্সমিটার ডিজাইন বৈশিষ্ট্য
1. এটি উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য ইকো আবিষ্কার ইকো প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ করে।এই পণ্যটি বিভিন্ন জটিল কাজের অবস্থার জন্য প্রয়োগ করা যেতে পারে।
2. এর "ফলস ইকো লার্নিং" ফাংশনটি যন্ত্রটিকে বিভিন্ন মিথ্যা প্রতিধ্বনি অবস্থার অধীনে সঠিকভাবে সঠিক প্রতিধ্বনি সনাক্ত করতে সক্ষম করে, যার ফলে সঠিক পরিমাপের ফলাফল পাওয়া যায়।
3. বিভিন্ন প্রক্রিয়া সংযোগ মোড এবং সনাক্তকরণ উপাদান প্রকার গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে.
4. পালস ওয়ার্কিং মোড ব্যবহার করে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং মানব দেহ এবং পরিবেশের ক্ষতি ছাড়াই বিভিন্ন ধাতু এবং অ-ধাতু পাত্রে ইনস্টল করা যেতে পারে।
দ্রষ্টব্য: ব্যবহারকারীদের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী ডিজাইন পণ্য কাস্টমাইজ করা যেতে পারে.
