পণ্যের বিবরণ:
|
| সাধারণ দরখাস্ত: | নাড়া ছাড়া তরল | অ্যান্টেনা উপাদান: | 304 (ঐচ্ছিক) |
|---|---|---|---|
| দুরত্ব পরিমাপ করা: | 35M | মাঝারি তাপমাত্রা: | -40~+130℃ |
| প্রক্রিয়া চাপ: | -0.1~4.0MPa | প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| অ্যান্টেনা ফর্ম: | হর্ন টাইপ | ||
| লক্ষণীয় করা: | রাডার লিকুইড লেভেল ট্রান্সমিটার,হর্ন টাইপ রাডার লিকুইড লেভেল সেন্সর,6GHz রাডার টাইপ লেভেল ট্রান্সমিটার |
||

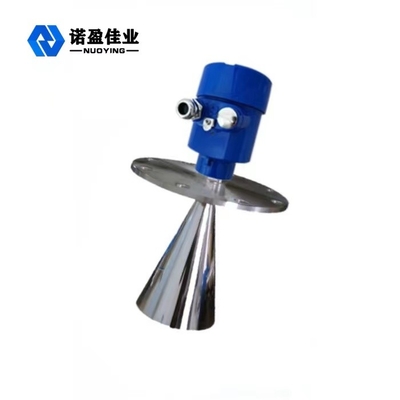

হট সেল হর্ন টাইপ লিকুইড 6GHz NYRD803 রাডার লেভেল ট্রান্সমিটার
6GHz NYRD803 রাডার লেভেল ট্রান্সমিটার কাজের নীতি
খুব কম শক্তি সহ খুব সংক্ষিপ্ত মাইক্রোওয়েভ ডালগুলি অ্যান্টেনা সিস্টেমের মাধ্যমে প্রেরণ এবং গ্রহণ করা হয়।রাডার তরঙ্গ আলোর গতিতে ভ্রমণ করে। চলমান সময়কে ইলেকট্রনিক উপাদানের মাধ্যমে লেভেল সিগন্যালে রূপান্তর করা যায়।এমনকি জটিল কাজের অবস্থার অধীনে মিথ্যা প্রতিধ্বনি থাকলেও, উপাদান স্তরের প্রতিধ্বনি সর্বশেষ মাইক্রোপ্রসেসর প্রযুক্তি এবং ডিবাগিং সফ্টওয়্যার দিয়ে সঠিকভাবে বিশ্লেষণ করা যেতে পারে।
ইনপুট:
অ্যান্টেনা প্রতিফলিত মাইক্রো পালস গ্রহণ করে এবং ইলেকট্রনিক সার্কিটে প্রেরণ করে।মাইক্রোপ্রসেসর সিগন্যাল প্রক্রিয়া করে এবং উপাদান পৃষ্ঠে মাইক্রো পালস দ্বারা উত্পন্ন প্রতিধ্বনি সনাক্ত করে।
উপাদান পৃষ্ঠ থেকে দূরত্ব D নাড়ি সময় ভ্রমণ T-এর সমানুপাতিক:
D=C×T/2(C হল আলোর গতি)
যেহেতু খালি ট্যাঙ্কের দূরত্ব E পরিচিত, উপাদান স্তর L হল:
L=ED
আউটপুট:
এটি খালি ট্যাঙ্কের উচ্চতা E (= শূন্য পয়েন্ট), সম্পূর্ণ ট্যাঙ্কের উচ্চতা F (= সম্পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন পরামিতি ইনপুট করে সেট করা হয়।অ্যাপ্লিকেশন পরামিতি স্বয়ংক্রিয়ভাবে 4-20mA আউটপুট অনুরূপ, পরিমাপ পরিবেশে উপকরণ মানিয়ে যাবে.
6GHz NYRD803 রাডার লেভেল ট্রান্সমিটার ডিজাইন ফিচার
1. বুদ্ধিমান রাডার স্তরের মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য প্রতিধ্বনি আবিষ্কার ইকো প্রক্রিয়াকরণ প্রযুক্তি গ্রহণ করে।পণ্যটি বিভিন্ন জটিল কাজের অবস্থার জন্য প্রয়োগ করা যেতে পারে।
2. "ফলস ইকো লার্নিং" ফাংশনটি একাধিক মিথ্যা প্রতিধ্বনি অবস্থার অধীনে সঠিকভাবে সঠিক প্রতিধ্বনি সনাক্ত করতে যন্ত্রটিকে সক্ষম করে, যাতে সঠিক পরিমাপের ফলাফল পাওয়া যায়।
3. বিভিন্ন প্রক্রিয়া সংযোগ মোড এবং সনাক্তকরণ উপাদানের ধরন গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
4. পালস ওয়ার্কিং মোডের সাথে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং মানব দেহ এবং পরিবেশের ক্ষতি ছাড়াই বিভিন্ন ধাতু এবং অ-ধাতু পাত্রে ইনস্টল করা যেতে পারে।
6GHz NYRD803 রাডার লেভেল ট্রান্সমিটার প্রযুক্তিগত পরামিতি
| সাধারণ দরখাস্ত | নাড়া ছাড়া তরল |
| অ্যান্টেনা উপাদান | 304 (ঐচ্ছিক) |
| দুরত্ব পরিমাপ করা | 35 মি |
| পাওয়ার সাপ্লাই | 24VDC (দুই লাইন, চার লাইন) |
| মাঝারি তাপমাত্রা | -40~+130℃ |
| প্রক্রিয়া চাপ | -0.1~4.0MPa |
| প্রক্রিয়া সংযোগ | ফ্ল্যাঞ্জ (ঐচ্ছিক) |
| নির্ভুলতা পরিমাপ | 0.05%-0.1%FS |
| সুরক্ষা স্তর | IP67 |
| বিস্ফোরণ-প্রমাণ গ্রেড | Exia II CT6 |
| সিগন্যাল আউটপুট | 4...20mA/HART/RS485/Modbus... |
6GHz NYRD803 রাডার লেভেল ট্রান্সমিটার অ্যাপ্লিকেশন ফিল্ড
1. পাওয়ার প্ল্যান্ট: জলাধার, সাইলো পাম্প, স্টিম ল্যাডলস, ছাই স্টোরেজ, তেল ট্যাঙ্ক ইত্যাদি।
2. অয়েলফিল্ড: অশোধিত তেল স্টোরেজ ট্যাঙ্ক, পরিশোধিত তেল স্টোরেজ ট্যাঙ্ক, তিন-ফেজ বিভাজক, সেটলিং ট্যাঙ্ক, স্যুয়ারেজ ট্যাঙ্ক, ইত্যাদি।
3. রাসায়নিক: অপরিশোধিত তেল পাতন টাওয়ার, কাঁচামাল সাইলো, মধ্যবর্তী সাইলো, প্রতিক্রিয়া ট্যাঙ্ক, অ্যামোনিয়া ট্যাঙ্ক, অ্যাসফল্ট স্টোরেজ ট্যাঙ্ক, ইত্যাদি।
4.ধাতুবিদ্যা: কাঁচামাল সাইলোস, সহায়ক উপাদান সাইলোস, ইলেক্ট্রোলাইটিক সেল বাফার ট্যাঙ্ক, ইত্যাদি।
5.জল সম্পদ: খাল, জলাধার, কৃষিজমি সেচ ইত্যাদি।
6. ফার্মাসিউটিক্যালস: চাইনিজ ফার্মাসিউটিক্যাল স্টোরেজ ট্যাঙ্ক, বিভাজক, ফার্মেন্টেশন ট্যাঙ্ক ইত্যাদি।
7.জল শোধনা: জলাধার, সেসপুল, ওয়াটার ট্রিটমেন্ট ট্যাঙ্ক, সেডিমেন্টেশন ট্যাঙ্ক, গভীর কূপ, পানীয় জলের নেটওয়ার্ক ইত্যাদি।
8. কাগজ: কাঁচামাল সাইলো, স্টোরেজ টাওয়ার, শুকানোর ড্রাম, ইত্যাদি।
9.অন্যান্য: কোয়ারি, পরিবেশ সুরক্ষা এবং অন্যান্য শিল্প।
