মডবাস ফ্ল্যাট রাডার লেভেল ট্রান্সডুসার পিএফএ পিটিএফই জারা স্ফটিককরণ ঘনীভবন ঘটনা

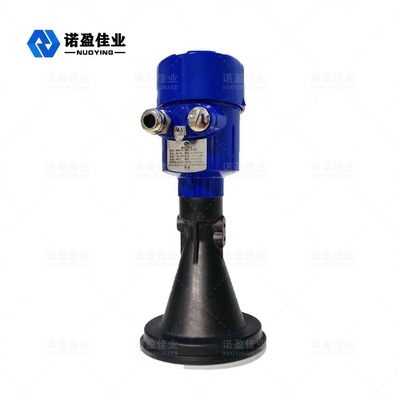

26GHz NYRD-PB-E ফ্ল্যাট রাডার স্তর মিটার

ফ্ল্যাট-প্যানেল রাডার লেভেল মিটার হল একটি 26GHz হাই-ফ্রিকোয়েন্সি রাডার লেভেল মাপার যন্ত্র যার সর্বোচ্চ পরিমাপ দূরত্ব 40 মিটার।অ্যান্টেনা আরও অপ্টিমাইজ করা হয়েছে, এবং নতুন দ্রুতগতির মাইক্রোপ্রসেসর উচ্চ-গতির সংকেত বিশ্লেষণ এবং প্রক্রিয়াকরণ করতে পারে, যাতে যন্ত্রটি কিছু জটিল অনুষ্ঠানে যেমন বাষ্প, ফেনা, ধুলো, স্ফটিককরণ, ঘনীভবন ইত্যাদিতে ব্যবহার করা যেতে পারে।

রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার

※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা

রাডার স্তর মিটারঅপারেটিং নীতি

রাডার স্তরের অ্যান্টেনা সংকীর্ণ মাইক্রোওয়েভ ডাল নির্গত করে, যা অ্যান্টেনার মাধ্যমে নীচের দিকে প্রেরণ করা হয়।পালস পরিমাপ করা মাধ্যমের পৃষ্ঠকে স্পর্শ করার পরে, এটি আবার প্রতিফলিত হয় এবং অ্যান্টেনা সিস্টেম দ্বারা পুনরায় গ্রহণ করা হয় এবং সংকেতটি ইলেকট্রনিক সার্কিট অংশে প্রেরণ করা হয় এবং স্বয়ংক্রিয়ভাবে একটি স্তরের সংকেতে রূপান্তরিত হয় (কারণ পালস প্রচারের গতি অত্যন্ত দ্রুত, ইলেক্ট্রোম্যাগনেটিক তরঙ্গ লক্ষ্যে পৌঁছায় এবং রিসিভারে প্রতিফলিত হয়। সময় নেওয়া প্রায় তাত্ক্ষণিক)।

রাডার স্তর মিটারনকশা বৈশিষ্ট্য

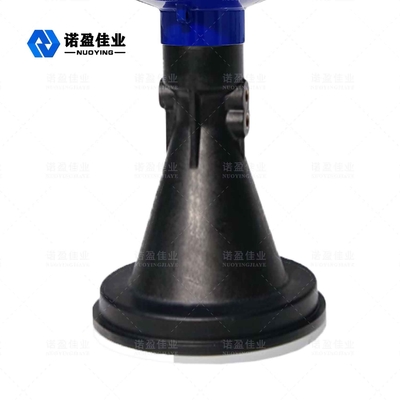

◎ অ্যান্টেনা আকারে ছোট, ইনস্টল করা সহজ;অ-যোগাযোগ রাডার, কোন পরিধান এবং কোন দূষণ.

◎ ক্ষয়, ফেনা, জলীয় বাষ্প, তাপমাত্রা এবং চাপের পরিবর্তন দ্বারা প্রভাবিত হয় না।

◎ মরীচি কোণ ছোট এবং শক্তি ঘনীভূত, যা প্রতিধ্বনি ক্ষমতা বাড়ায় এবং হস্তক্ষেপ এড়াতে সাহায্য করে।

◎ পরিমাপ অন্ধ এলাকা ছোট, এবং এটি ছোট ট্যাঙ্ক পরিমাপের জন্য ভাল ফলাফল অর্জন করতে পারে।

◎ ওঠানামা অবস্থার মধ্যেও ভালো পারফরম্যান্সের জন্য উচ্চ সংকেত-থেকে-শব্দ অনুপাত।

সংযোগ পদ্ধতি





রাডার স্তর মিটারসুরক্ষা বর্গ



এই যন্ত্রটি সম্পূর্ণরূপে সুরক্ষা ক্লাস IP66/67 এর প্রয়োজনীয়তা পূরণ করে।চিত্র 6:

• আপনার ইনস্টলেশনটি IP67 প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করবেন কীভাবে:
• নিশ্চিত করুন যে সিলিং হেড ক্ষতিগ্রস্ত হয় না।
• নিশ্চিত করুন যে তারের ক্ষতি হয় না।
• নিশ্চিত করুন যে ব্যবহৃত তারগুলি বৈদ্যুতিক সংযোগের বৈশিষ্ট্যগুলি পূরণ করে।বৈদ্যুতিক ইন্টারফেসে প্রবেশ করার আগে তারের নীচে বাঁকুন যাতে আবাসনে জল প্রবাহিত না হয়, দেখুন ①
• তারের গ্রন্থি শক্ত করুন, দেখুন②
• অনুগ্রহ করে অব্যবহৃত বৈদ্যুতিক সংযোগগুলিকে অন্ধ প্লাগ দিয়ে প্লাগ করুন, ③ দেখুন৷





রাডার স্তর মিটারযন্ত্র ডিবাগিং



যন্ত্রটিতে তিনটি ডিবাগিং পদ্ধতি রয়েছে, নিম্নরূপ:



পদ্ধতি 1: প্রদর্শন/কী

ডিসপ্লে স্ক্রিনে 4টি বোতামের মাধ্যমে যন্ত্রটি ডিবাগ করা হয়।(চিত্র 7) ①LCD;②বোতাম।



পদ্ধতি 2: হোস্ট কম্পিউটার ডিবাগিং

HART এর মাধ্যমে উপরের ক্যামেরার সাথে সংযোগ করুন (চিত্র 8)

①RS232 বা USB；②Radar লেভেল মিটার；③HART অ্যাডাপ্টার；④250Ω প্রতিরোধ



পদ্ধতি 3: HART হ্যান্ডহেল্ড প্রোগ্রামার প্রোগ্রামিং

HART হ্যান্ডহেল্ড প্রোগ্রামার (চিত্র 9)

①RS232 বা USB；②Radar লেভেল মিটার；③250Ω প্রতিরোধ
