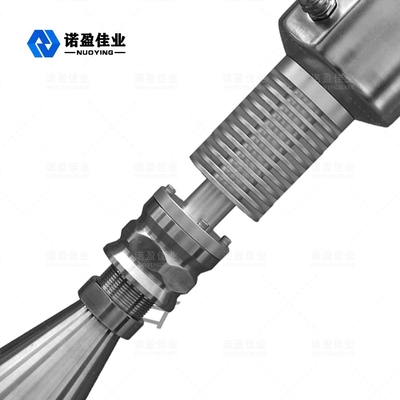

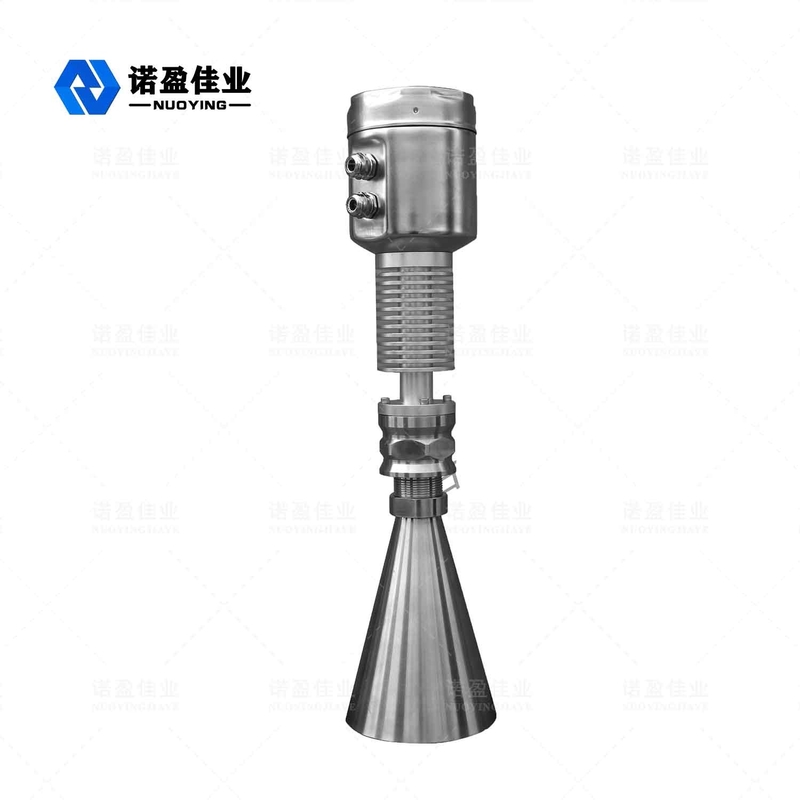

SS316 নন কন্টাক্ট রাডার লেভেল ট্রান্সমিটার 35m GWR লেভেল ট্রান্সমিটার

NYRD803 স্টেইনলেস স্টীল হাউজিং ইন্টেলিজেন্ট রাডার লেভেল মিটার -40~250℃ লেভেল ট্রান্সমিটার

NYRD803 ইন্টেলিজেন্ট রাডার লেভেল মিটার

রাডার স্তর মিটারঅপারেটিং নীতি

খুব সংক্ষিপ্ত মাইক্রোওয়েভ ট্রান্সমিটিং এবং অ্যান্টেনা সিস্টেমের মাধ্যমে কম নির্গমন শক্তি ডাল।আলোর গতির সাথে।চলমান সময়কে লেভেল সিগন্যালের ইলেকট্রনিক উপাদানে রূপান্তর করা যেতে পারে।খুব সংক্ষিপ্ত এক্সটেনশন পদ্ধতির জন্য একটি বিশেষ সময় স্থিতিশীল এবং সঠিক পরিমাপ নিশ্চিত করে।
এমনকি যদি অবস্থা আরও জটিল ক্ষেত্রে, একটি মিথ্যা প্রতিধ্বনি আছে, সর্বশেষ মাইক্রো-প্রসেসিং প্রযুক্তি এবং ডিবাগিং সফ্টওয়্যার সঠিকভাবে উপাদান স্তর প্রতিধ্বনি বিশ্লেষণ করতে পারেন.

ইনপুট

অ্যান্টেনা প্রতিফলিত মাইক্রোওয়েভ ডাল গ্রহণ করে এবং ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়, মাইক্রোপ্রসেসর এই সংকেতটি প্রক্রিয়া করে, উপাদান পৃষ্ঠের প্রতিধ্বনিতে উত্পন্ন মাইক্রো-ডাল সনাক্ত করে।মিলিমিটার নির্ভুলতা পর্যন্ত সম্পন্ন বুদ্ধিমান সফ্টওয়্যার দ্বারা সঠিক ইকো সংকেত স্বীকৃতি।উপাদান পৃষ্ঠ থেকে দূরত্ব D এবং নাড়ি ভ্রমণের সময় T এর সমানুপাতিক:

D=C×T/2
যেখানে C হল আলোর গতি
কারণ খালি ট্যাঙ্ক E এর দূরত্ব জানা যায়, তারপর স্তর L হল:
L=ED

আউটপুট

খালি ট্যাঙ্কের উচ্চতা E (= শূন্য) প্রবেশ করে, সম্পূর্ণ ট্যাঙ্কের উচ্চতা F (= সম্পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন পরামিতি সেট করার জন্য, অ্যাপ্লিকেশন পরামিতিগুলি পরিবেশ পরিমাপের জন্য স্বয়ংক্রিয়ভাবে যন্ত্রটিকে মানিয়ে নেবে।4-20mA আউটপুট অনুরূপ.

রাডার স্তর মিটারনকশা বৈশিষ্ট্য

◎ লেভেল মিটারের NYRD803 তরল, স্লারি এবং পেলেট, চাপের তারতম্যের অবিচ্ছিন্ন অ-যোগাযোগ পরিমাপের জন্য উপযুক্ত;নিষ্ক্রিয় গ্যাস এবং উদ্বায়ী পরিস্থিতির উপস্থিতি
◎মাইক্রোওয়েভ পালস পরিমাপ পদ্ধতি ব্যবহার করুন, এটি ঘন শিল্পের ব্যান্ডের মধ্যে সাধারণত কাজ করা যেতে পারে।নিম্ন শক্তি মরীচি জন্য, বিভিন্ন ধাতু, অ ধাতব ধারক বা পাইপ ইনস্টল করা যেতে পারে, মানুষ এবং পরিবেশের কোন ক্ষতি হয় না।

রাডার স্তর মিটারইনস্টলেশন প্রয়োজনীয়তা

ইনস্টলেশন বিবরণ

প্রস্তাবিত দূরত্ব (1) প্রাচীর থেকে ইনস্টল করা ছোট পাইপের বাইরের প্রাচীর পর্যন্ত:

• ট্যাঙ্কের প্রাচীর থেকে দূরত্ব: ট্যাঙ্কের ব্যাসের 1/6, মিনিট।দূরত্ব 200 মিমি
• উপাদান খাওয়ানোর সাইলো (4) উপরে ইনস্টল করার অনুমতি নেই
• কেন্দ্রীয় অবস্থানে (3) ইনস্টল করার অনুমতি নেই, যদি এটি কেন্দ্রে ইনস্টল করা থাকে তবে এটি মা মিথ্যা তরঙ্গ প্রতিধ্বনি সৃষ্টি করবে, এটি তরঙ্গ প্রতিধ্বনিকে বাধা দেয় এবং সংকেত ক্ষতির কারণ হয়।
• যদি ট্যাঙ্কের গেজ এবং প্রাচীরের মধ্যে দূরত্ব সুরক্ষিত করা না যায়, তাহলে ট্যাঙ্কের দেয়ালে থাকা মাধ্যমগুলিকে অনুসরণ করা হবে যার ফলে মিথ্যা তরঙ্গ প্রতিধ্বনি হবে, গেজ ডিবাগিংয়ের সময়, মিথ্যা তরঙ্গ প্রতিধ্বনি সংরক্ষণ করা হয়নি।

ট্যাঙ্কের ভিতরে ইনস্টলেশন

• তারপরে সিগন্যাল ওয়েভ বিমের মধ্যে, নিম্নলিখিত উপাদানগুলি ইনস্টল করা এড়িয়ে চলুন (1) সীমা সুইচ, তাপমাত্রা সেন্সর, ইত্যাদি
• প্রতিসম অবস্থান (2) ভ্যাকুয়াম রিং, হিটিং কয়েল, এপ্রোন ইত্যাদি।
• যদি (1)(2) হস্তক্ষেপ পদার্থ থাকে, পরিমাপের জন্য নির্দেশিত তরঙ্গ নল প্রয়োগ করুন।

অপ্টিমাইজ করা ইনস্টলেশন বিকল্প

• অ্যান্টেনার আকার: অ্যান্টেনার আকার যত বড় হবে, তরঙ্গ বিন কোণ তত ছোট হবে এবং বাধা তরঙ্গ প্রতিধ্বনি দুর্বল হবে।
• অ্যান্টেনা সমন্বয়: অপ্টিমাইজ করা পরিমাপ অবস্থানে অ্যান্টেনা সামঞ্জস্য করুন।
• নির্দেশিত তরঙ্গ নল: নির্দেশিত তরঙ্গ টিউব হস্তক্ষেপ তরঙ্গ প্রতিধ্বনি এড়াতে ব্যবহৃত হয়।

ট্যাঙ্কের ভিতরে NYRD803 ইনস্টলেশন

স্ট্যান্ডার্ড ইনস্টলেশন:

• অ্যান্টেনা ট্যাঙ্কের প্রাচীরের দিকে ঝুঁকতে পারে না।
• হর্ন অ্যান্টেনা ইনস্টলেশন শর্ট পাইপের বাইরে প্রসারিত করা আবশ্যক;অন্যথায় অ্যান্টেনা এক্সটেনশন পাইপ ব্যবহার করতে হবে।
• হর্ন অ্যান্টেনা অবশ্যই উল্লম্ব হওয়ার জন্য সামঞ্জস্য করতে হবে, শিমটিকে ট্যাঙ্কের প্রাচীরের দিকে নির্দেশ করতে দেবেন না।

রাডার স্তর মিটারপরিমাপের শর্ত

মনোযোগ

• পরিমাপের পরিসর সেই বিন্দু থেকে গণনা করা হয় যেখানে তরঙ্গ রশ্মি ট্যাঙ্কের নীচে স্পর্শ করে, কিন্তু বিশেষ পরিস্থিতিতে, ট্যাঙ্কের নীচে অবতল বা টেপারড হলে, উপাদানের স্তর এই বিন্দু থেকে কম হলে পরিমাপ করা সম্ভব নয়।
• যদি মাধ্যমটি নিম্ন মাঝারি বৈদ্যুতিক ধ্রুবক হয়, যখন এটি নিম্ন তরল স্তরে থাকে, এটি ট্যাঙ্কের নীচে দৃশ্যমান হয়, এখন পরিমাপের নির্ভুলতা সুরক্ষিত করার জন্য, আমরা কম উচ্চতা C অবস্থানে সেরো অবস্থান সেট করার পরামর্শ দিই।
• তাত্ত্বিকভাবে, পরিমাপের জন্য অ্যান্টেনার টিপ পয়েন্টে পৌঁছানো সম্ভব, তবে ক্ষয় এবং আনুগত্যের প্রভাব বিবেচনা করে, পরিমাপ পরিসরের চূড়ান্ত মানটি অ্যান্টেনার ডগা থেকে 100 মিমি পথের বিন্দুতে হওয়া আবশ্যক।
• ওভারফ্লো সুরক্ষার জন্য, আমরা অন্ধ এলাকায় যোগ করা একটি নিরাপদ দূরত্ব নির্ধারণ করতে পারি।
• তাদের মধ্যে.পরিমাপ পরিসীমা অ্যান্টেনার সাথে সম্পর্কিত।
• বিভিন্ন ঘনত্বের অবস্থার অধীনে, ফেনাগুলি মাইক্রোওয়েভকে শোষণ করতে এবং প্রতিফলিত করতে পারে, তবে নির্দিষ্ট পরিস্থিতিতে এটি পরিমাপযোগ্য।
