পণ্যের বিবরণ:
|
দুরত্ব পরিমাপ করা: | 20 মি | পাওয়ার সাপ্লাই: | 24ভিডিসি |
---|---|---|---|
উপাদান: | PFA, PTFE (ঐচ্ছিক) | প্রক্রিয়া সংযোগ: | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক), |
ঘটনার উপকরন: | স্টেইনলেস স্টীল কেস | অপারেটিং তাপমাত্রা: | -40~130℃ |
সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART(দুই তার/চার তার) | প্রক্রিয়া চাপ: | -10~40 বার |
লক্ষণীয় করা: | NYRD801 ইন্টেলিজেন্ট রাডার লেভেল মিটার,রাডার লেভেল মিটার স্টেইনলেস স্টীল,স্টেইনলেস স্টীল ইন্টেলিজেন্ট লেভেল ট্রান্সমিটার |

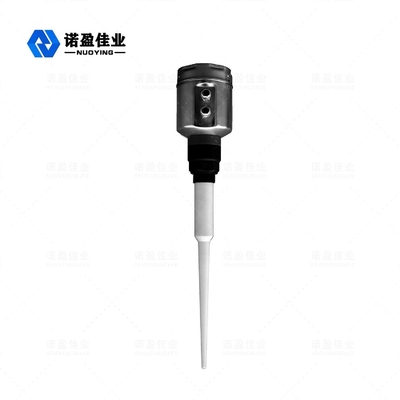

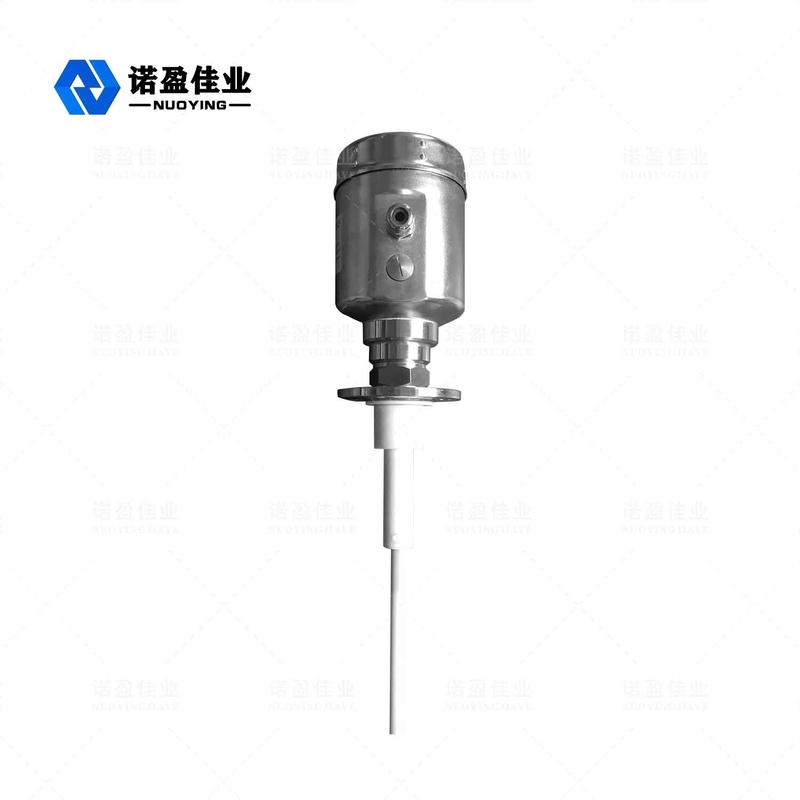

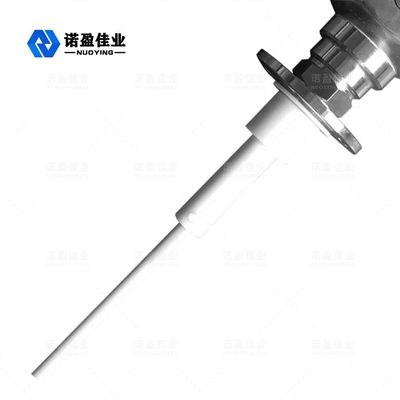

NYRD801 ইন্টেলিজেন্ট রাডার লেভেল মিটার
রাডার স্তর মিটারঅপারেটিং নীতি
খুব সংক্ষিপ্ত মাইক্রোওয়েভ ট্রান্সমিটিং এবং অ্যান্টেনা সিস্টেমের মাধ্যমে কম নির্গমন শক্তি ডাল।আলোর গতির সাথে।চলমান সময়কে লেভেল সিগন্যালের ইলেকট্রনিক উপাদানে রূপান্তর করা যেতে পারে।খুব সংক্ষিপ্ত এক্সটেনশন পদ্ধতির জন্য একটি বিশেষ সময় স্থিতিশীল এবং সঠিক পরিমাপ নিশ্চিত করে।
এমনকি যদি অবস্থা আরও জটিল ক্ষেত্রে, একটি মিথ্যা প্রতিধ্বনি আছে, সর্বশেষ মাইক্রো-প্রসেসিং প্রযুক্তি এবং ডিবাগিং সফ্টওয়্যার সঠিকভাবে উপাদান স্তর প্রতিধ্বনি বিশ্লেষণ করতে পারেন.
ইনপুট
অ্যান্টেনা প্রতিফলিত মাইক্রোওয়েভ ডাল গ্রহণ করে এবং ইলেকট্রনিক সার্কিটে প্রেরণ করা হয়, মাইক্রোপ্রসেসর এই সংকেতটি প্রক্রিয়া করে, উপাদান পৃষ্ঠের প্রতিধ্বনিতে উত্পন্ন মাইক্রো-ডাল সনাক্ত করে।মিলিমিটার নির্ভুলতা পর্যন্ত সম্পন্ন বুদ্ধিমান সফ্টওয়্যার দ্বারা সঠিক ইকো সংকেত স্বীকৃতি।উপাদান পৃষ্ঠ থেকে দূরত্ব D এবং নাড়ি ভ্রমণের সময় T এর সমানুপাতিক:
D=C×T/2
যেখানে C হল আলোর গতি
কারণ খালি ট্যাঙ্ক E এর দূরত্ব জানা যায়, তারপর স্তর L হল:
L=ED
আউটপুট
খালি ট্যাঙ্কের উচ্চতা E (= শূন্য) প্রবেশ করে, সম্পূর্ণ ট্যাঙ্কের উচ্চতা F (= সম্পূর্ণ স্কেল) এবং কিছু অ্যাপ্লিকেশন পরামিতি সেট করার জন্য, অ্যাপ্লিকেশন পরামিতিগুলি পরিবেশ পরিমাপের জন্য স্বয়ংক্রিয়ভাবে যন্ত্রটিকে মানিয়ে নেবে।4-20mA আউটপুট অনুরূপ.
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
আবেদন |
প্রক্রিয়া শর্ত সহজ, ক্ষয়কারী তরল, স্লারি, কঠিন উদাহরণ: তরল জল স্টোরেজ ট্যাংক;সোডা অ্যাসিড স্টোরেজ ট্যাঙ্ক;স্লারি ট্যাঙ্ক;কঠিন কণা;ছোট ট্যাংক |
দুরত্ব পরিমাপ করা | 20 মি |
উপাদান | PFA, PTFE (ঐচ্ছিক) |
ফিটিং প্রক্রিয়া | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক), |
প্রক্রিয়া তাপমাত্রা | -40-130℃ |
প্রক্রিয়া চাপ: | -1~20বার, -0.1~2MPa |
পুনরাবৃত্তিযোগ্যতা | ± 3 মিমি |
সঠিকতা | < 0.1% |
ফ্রিকোয়েন্সি হার সীমা | 6.8GHz |
বিস্ফোরণ প্রমাণ | EXiaIICT6 |
সুরক্ষা গ্রেড | IP67 |
সিগন্যাল আউটপুট | 4-20mA, 4-20mA/HART(দুই তার/চার তার) |
পাওয়ার সাপ্লাই | 24ভিডিসি |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারনকশা বৈশিষ্ট্য
◎ লেভেল মিটারের NYRD801 তরল, স্লারি এবং পেলেট, চাপের তারতম্যের অবিচ্ছিন্ন অ-যোগাযোগ পরিমাপের জন্য উপযুক্ত;নিষ্ক্রিয় গ্যাস এবং উদ্বায়ী পরিস্থিতির উপস্থিতি
◎মাইক্রোওয়েভ পালস পরিমাপ পদ্ধতি ব্যবহার করুন, এটি ঘন শিল্পের ব্যান্ডের মধ্যে সাধারণত কাজ করা যেতে পারে।নিম্ন শক্তি মরীচি জন্য, বিভিন্ন ধাতু, অ ধাতব ধারক বা পাইপ ইনস্টল করা যেতে পারে, মানুষ এবং পরিবেশের কোন ক্ষতি হয় না।
রাডার স্তর মিটারইনস্টলেশন প্রয়োজনীয়তা
ট্যাঙ্কের ভিতরে ইনস্টলেশন
অপ্টিমাইজ করা ইনস্টলেশন বিকল্প
NYRD801 ট্যাঙ্কের ভিতরে ইনস্টলেশন
স্ট্যান্ডার্ড ইনস্টলেশন:
