পণ্যের বিবরণ:
|
| দুরত্ব পরিমাপ করা: | 6 মি | পাওয়ার সাপ্লাই: | 24ভিডিসি |
|---|---|---|---|
| উপাদান: | 304,316L (ঐচ্ছিক) | মাউন্টিং পদ্ধতি: | ফ্ল্যাঞ্জ মাউন্টিং বা থ্রেড মাউন্ট করা |
| সুরক্ষা গ্রেড: | ডিসপ্লে ইনস্ট্রুমেন্ট IP67 | অপারেটিং তাপমাত্রা: | -40~130℃，-40~250℃ |
| সিগন্যাল আউটপুট: | 4-20mA/HART/RS485/Modbus | ফ্রিকোয়েন্সি: | 100MHZ-1.8GHZ |
| লক্ষণীয় করা: | 24VDC GWR লেভেল ট্রান্সমিটার,GWR লেভেল ট্রান্সমিটার 4-20mA,GWR ইন লাইন ট্রান্সমিটার |
||

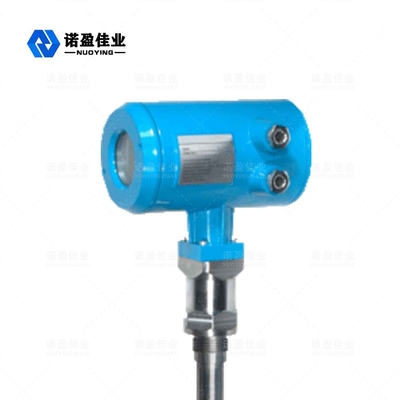

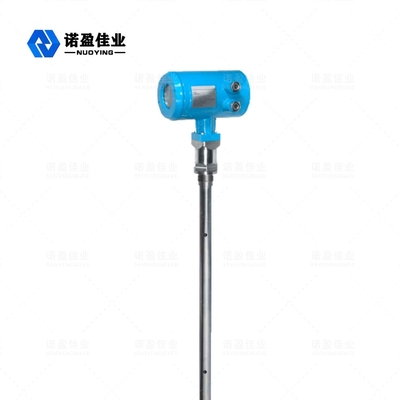

NYRD704 1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
| পরামিতি |
ফ্রিকোয়েন্সি: 100MHZ-1.8GHZ পরিমাপ পরিসীমা:-তারের :0-30m;রড, সমাক্ষঃ 0-6 মি পুনরাবৃত্তিযোগ্যতা: ± 3 মিমি রেজোলিউশন: 1 মিমি নমুনা: প্রতিধ্বনি 55 নমুনা / সে প্রতিক্রিয়া গতি: 0.2S (প্রকৃত ব্যবহারের উপর নির্ভর করে) আউটপুট বর্তমান সংকেত: 4-20mA নির্ভুলতা: <0.1% |
| কমিউনিকেশন ইন্টারফেস | HART যোগাযোগ প্রোটোকল |
| প্রক্রিয়া সংযোগ |
জি 1-1/2 ফ্ল্যাঞ্জ DN50, DN80, DN100, DN150 |
| প্রক্রিয়া চাপ | -1 ~ 40 বার |
| শক্তি |
পাওয়ার: 24VDC (± 10%), রিপল ভোল্টেজ: 1Vpp পাওয়ার খরচ: সর্বোচ্চ 22.5mA |
| পরিবেশের অবস্থা | তাপমাত্রা -40 ℃ ~ +80 ℃ |
| হাউজিং সুরক্ষা গ্রেড | IP68 |
| বিস্ফোরণের মাত্রা | EXiaIICT6 |
| ইন্সট্রুমেন্টেশন পাওয়ার সাপ্লাই এবং সিগন্যাল আউটপুট তারের সংযোগ |
একটি দুই-কোর ঢালযুক্ত তারের ভাগ করা কেবল এন্ট্রি: 2 M20 × 1.5 (তারের ব্যাস 5 - 9 মিমি) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারইনস্টলেশন প্রয়োজনীয়তা
ইনস্টলেশন গাইড
নিম্নলিখিত ইনস্টলেশন গাইড কঠিন কণা এবং তরল পরিমাপের জন্য তারের এবং রড প্রোবের জন্য উপযুক্ত।কোঅক্সিয়াল টিউবুলার প্রোব শুধুমাত্র তরল বস্তুতে প্রয়োগ করা হয়।
ইনস্টলেশন অবস্থান:
আউটলেট এবং ইনলেট থেকে দূরে থাকার চেষ্টা করুন।
মিটারটি ধাতব ট্যাঙ্ক এবং প্লাস্টিকের ট্যাঙ্কগুলির জন্য ট্যাঙ্কের অভ্যন্তরীণ প্রাচীরকে স্পর্শ করা উচিত নয়।যদি এটি একটি ধাতব ট্যাঙ্ক হয়, তাহলে উপাদান স্তরের মিটার ট্যাঙ্কের কেন্দ্রে ইনস্টল করা উচিত নয়।
এটি সাইলো ব্যাসের 1/4 এ ইনস্টল করার প্রস্তাব করা হয়েছে।
কেবল বা রডের প্রকারের প্রোবগুলিকে ট্যাঙ্কের প্রাচীর থেকে 30 সেন্টিমিটারের কম দূরত্ব রাখতে হবে।
প্রোবের নীচে ট্যাঙ্কের নীচে প্রায় 30 মিমি হওয়া উচিত।
প্রোবটিকে ট্যাঙ্কের মধ্যে থাকা বাধাগুলি থেকে 200 মিমি এর কম দূরত্ব রাখতে হবে।
সেন্সরটি ট্যাঙ্কের শীর্ষের কেন্দ্রে ইনস্টল করা যেতে পারে, যদি পাত্রের নীচে একটি শঙ্কু হয়, তাই পরিমাপটি ট্যাঙ্কের নীচে নেওয়া যেতে পারে।
ডানদিকের ছবিটি রড-টাইপ রাডার ইনস্টলেশন ডায়াগ্রাম দেখায়, প্রধানত তরল স্তর পরিমাপের জন্য ব্যবহৃত হয়।
চারিত্রিকs:
একটি উপাদান পরিমাপ করতে পারে যার অস্তরক ধ্রুবক 1.4 এর চেয়ে বেশি বা সমান।
সাধারণত এমন উপাদান পরিমাপের জন্য ব্যবহৃত হয় যার সান্দ্রতা 500cst এর কম বা সমান এবং আনুগত্য তৈরির সম্ভাবনা কম।
রড-টাইপ রাডারের সর্বোচ্চ পরিসীমা 6m পৌঁছাতে পারে।
বাষ্প এবং ফেনা শক্তিশালী প্রতিরোধ ক্ষমতা আছে যাতে পরিমাপ প্রভাবিত না হয়.
ডাবল-রড পরিমাপ পদ্ধতিটি তরল পদার্থের জন্য নেওয়া যেতে পারে যার অস্তরক ধ্রুবক তুলনামূলকভাবে ছোট হয় যাতে ভাল পরিমাপের সঠিকতা নিশ্চিত করা যায়।
ডাউন-টানিং ফোর্স কেবলে প্রয়োগ করা হয়েছে
চার্জিং এবং ডিসচার্জ করার সময়, উপাদানটি তারের নিচে-টানা শক্তি তৈরি করবে, যা নিম্নলিখিত কারণগুলির দ্বারা নির্ধারিত হয়:
তরল পরিমাপের জন্য ইনস্টলেশন গাইড
নীচের ইনস্টলেশন নির্দেশিকাটি রড- এবং ক্যাবল-টাইপ প্রোবের ক্ষেত্রে প্রযোজ্য।টিউবুলার প্রোব পরিমাপ ইনস্টলেশন পদ্ধতির সাথে সম্পর্কিত নয়।
ট্যাংক মধ্যে বাধা
হস্তক্ষেপ অপসারণ
তরল স্ট্যান্ডার্ড ইনস্টলেশন
টিউবুলার প্রোব হল সর্বোত্তম সমাধান যার সান্দ্রতা 500cst এর কম বা সমান এবং যেটি আনুগত্য করা সহজ নয়।বৈশিষ্ট্যগুলি নিম্নরূপ:
