পণ্যের বিবরণ:
|
| দুরত্ব পরিমাপ করা: | 6 মি | সঠিকতা: | <0.1% |
|---|---|---|---|
| উপাদান: | 304,316L (ঐচ্ছিক) | প্রক্রিয়া সংযোগ: | স্ক্রু থ্রেড, ফ্ল্যাঞ্জ (ঐচ্ছিক), |
| সুরক্ষা গ্রেড: | প্রদর্শন যন্ত্র IP67, IP67 | পরিবেশের অবস্থা: | তাপমাত্রা -40 ℃ ~ +80 ℃ |
| সিগন্যাল আউটপুট: | 4-20mA, 4-20mA/HART(দুই তার/চার তার) | প্রতিক্রিয়া গতি: | :0.2S (প্রকৃত ব্যবহারের উপর নির্ভর করে) |

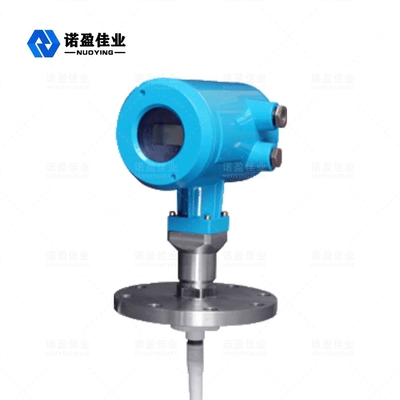

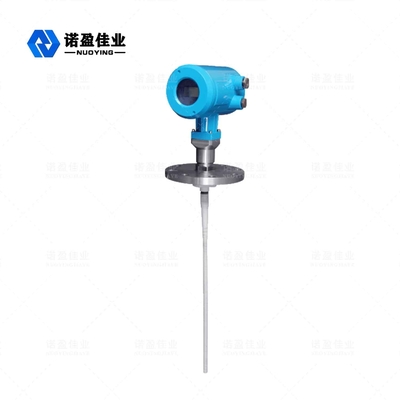

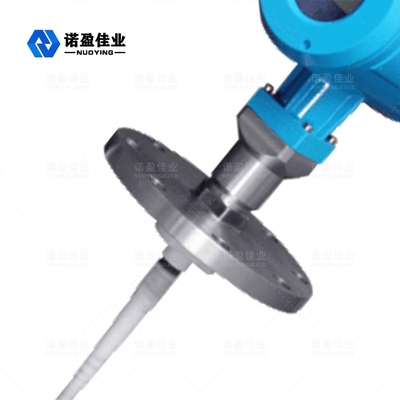

NYRD702 1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
| পরামিতি |
ফ্রিকোয়েন্সি: 100MHZ-1.8GHZ পরিমাপ পরিসীমা:-তারের :0-30m;রড, সমাক্ষঃ 0-6 মি পুনরাবৃত্তিযোগ্যতা: ± 3 মিমি রেজোলিউশন: 1 মিমি নমুনা: প্রতিধ্বনি 55 নমুনা / সে প্রতিক্রিয়া গতি: 0.2S (প্রকৃত ব্যবহারের উপর নির্ভর করে) আউটপুট বর্তমান সংকেত: 4-20mA নির্ভুলতা: <0.1% |
| কমিউনিকেশন ইন্টারফেস | HART যোগাযোগ প্রোটোকল |
| প্রক্রিয়া সংযোগ |
জি 1-1/2 ফ্ল্যাঞ্জ DN50, DN80, DN100, DN150 |
| প্রক্রিয়া চাপ | -1 ~ 40 বার |
| শক্তি |
পাওয়ার: 24VDC (± 10%), রিপল ভোল্টেজ: 1Vpp পাওয়ার খরচ: সর্বোচ্চ 22.5mA |
| পরিবেশের অবস্থা | তাপমাত্রা -40 ℃ ~ +80 ℃ |
| হাউজিং সুরক্ষা গ্রেড | IP68 |
| বিস্ফোরণের মাত্রা | EXiaIICT6 |
| ইন্সট্রুমেন্টেশন পাওয়ার সাপ্লাই এবং সিগন্যাল আউটপুট তারের সংযোগ |
একটি দুই-কোর ঢালযুক্ত তারের ভাগ করা কেবল এন্ট্রি: 2 M20 × 1.5 (তারের ব্যাস 5 - 9 মিমি) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারঅপারেটিং নীতি
গাইডেড ওয়েভ রাডার হল এক ধরনের পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে তৈরি।রাডার তরঙ্গ আলোর গতিতে ভ্রমণ করে এবং এর চলমান সময়কে বৈদ্যুতিন উপাদানগুলির দ্বারা একটি স্তরের সংকেতে রূপান্তর করা যেতে পারে।প্রোব উচ্চ-ফ্রিকোয়েন্সি ডাল নির্গত করে যা তারের বরাবর ছড়িয়ে পড়ে এবং ডালগুলি যখন উপাদান পৃষ্ঠের মুখোমুখি হয় এবং মিটারের ভিতরে রিসিভার দ্বারা প্রাপ্ত হয় তখন প্রতিফলিত হয়।দূরত্ব সংকেত তারপর স্তর সংকেত রূপান্তরিত হয়.
রাডার স্তর মিটারনকশা বৈশিষ্ট্য
◎ গাইডেড ওয়েভ রাডার লেভেল মিটার উন্নত মাইক্রোওয়েভ প্রক্রিয়াকরণ প্রযুক্তি এবং অনন্য ইকো ডিসকভারি ইকো প্রসেসিং প্রযুক্তি, যোগাযোগের পরিমাপ, উচ্চ পরিমাপের নির্ভুলতা এবং আরও সঠিক পরিমাপ গ্রহণ করে।একই সময়ে, নির্দেশিত তরঙ্গ রাডার আনুগত্য প্রতিরোধী এবং বাহ্যিক পরিবেশ যেমন মাঝারি তাপমাত্রা এবং আনুগত্য দ্বারা প্রভাবিত হয় না।
◎ বিভিন্ন ধরনের প্রক্রিয়া সংযোগ পদ্ধতি এবং সনাক্তকরণ উপাদানগুলির প্রকারগুলি 70X সিরিজের নির্দেশিত তরঙ্গ রাডার স্তরের গেজগুলিকে বিভিন্ন জটিল কাজের অবস্থা এবং অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে৷যেমন: উচ্চ তাপমাত্রা, উচ্চ চাপ এবং ছোট অস্তরক ধ্রুবক মাধ্যম।
◎ পালস ওয়ার্কিং মোড ব্যবহার করে, পণ্যটির অত্যন্ত কম নির্গমন শক্তি রয়েছে এবং বিভিন্ন ধাতু এবং অ-ধাতুতে ইনস্টল করা যেতে পারে
মানবদেহ এবং পরিবেশের ক্ষতি ছাড়া পাত্রে।
রাডার স্তর মিটারইনস্টলেশন প্রয়োজনীয়তা
পরিমাপement আরange
প্রতীক ইxplaজাতি:
H---- পরিমাপ পরিসীমা
L---- খালি ট্যাঙ্ক দূরত্ব
B---- শীর্ষে অন্ধ এলাকা
ই---- প্রোব এবং ট্যাঙ্কের প্রাচীরের মধ্যে ন্যূনতম দূরত্ব
অন্ধ এলাকাটি উপাদান পৃষ্ঠের সর্বোচ্চ স্তর এবং পরিমাপের রেফারেন্স পয়েন্টের মধ্যে ন্যূনতম দূরত্বকে বোঝায়।
নীচের অন্ধ এলাকাটি তারের নীচের কাছাকাছি দূরত্বকে বোঝায় যা সঠিকভাবে পরিমাপ করা যায় না।
কার্যকর দূরত্ব হল উপরের অন্ধ এলাকা এবং নীচের অন্ধ এলাকার মধ্যে একটি।
বিঃদ্রঃ:শুধুমাত্র যখন উপাদান স্তর উপরের এবং নীচের অন্ধ এলাকার মধ্যে থাকে তখন উপাদান স্তরের একটি নির্ভরযোগ্য পরিমাপ নিশ্চিত করা যেতে পারে।
রাডার স্তর মিটারবৈদ্যুতিক সংযোগ
◎ সরবরাহ ভোল্টেজ
(4 ~20)mA/HART(দুই-তার)
পাওয়ার সাপ্লাই এবং আউটপুট কারেন্ট সিগন্যাল একটি দুই-কোর শিল্ডেড ক্যাবল শেয়ার করে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন.অভ্যন্তরীণভাবে নিরাপদ প্রকারের জন্য, পাওয়ার সাপ্লাই এবং যন্ত্রের মধ্যে একটি নিরাপত্তা বাধা যোগ করতে হবে।
(4~20)mA/HART(চার-তার)
পাওয়ার সাপ্লাই এবং কারেন্ট সিগন্যাল আলাদা করা হয়েছে এবং প্রতিটিতে একটি দুই-কোর ঢালযুক্ত তার ব্যবহার করা হয়েছে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য পড়ুন.
আরএস৪৮৫/মডবাস
পাওয়ার সাপ্লাই এবং মডবাস সিগন্যাল আলাদা করা হয়েছে এবং প্রত্যেকে একটি দুই-কোর ঢালযুক্ত তার ব্যবহার করে।নির্দিষ্ট সরবরাহ ভোল্টেজ পরিসীমা জন্য প্রযুক্তিগত তথ্য দেখুন.
