পণ্যের বিবরণ:
|
| দুরত্ব পরিমাপ করা: | cable 30m; তারের 30 মি; rod, coaxial 6m রড, সমাক্ষ 6 মি | প্রক্রিয়া চাপ: | -10-40 বার |
|---|---|---|---|
| অ্যান্টেনা উপাদান: | 304,316L (ঐচ্ছিক) | প্রক্রিয়া সংযোগ: | ফ্ল্যাঞ্জ (ঐচ্ছিক), |
| হাউজিং সুরক্ষা গ্রেড: | IP68 | অপারেটিং তাপমাত্রা: | -40~130℃，-40~250℃ |
| সিগন্যাল আউটপুট: | 4-20mA/HART(দুই তার/চার তার) | প্রতিক্রিয়া গতি: | :0.2S (প্রকৃত ব্যবহারের উপর নির্ভর করে) |
| লক্ষণীয় করা: | NYRD703 গাইডেড ওয়েভ লেভেল ট্রান্সমিটার,গাইডেড ওয়েভ লেভেল ট্রান্সমিটার 316L,316L gwr লেভেল ট্রান্সমিটার |
||

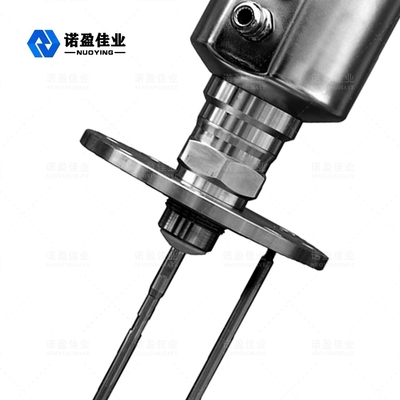

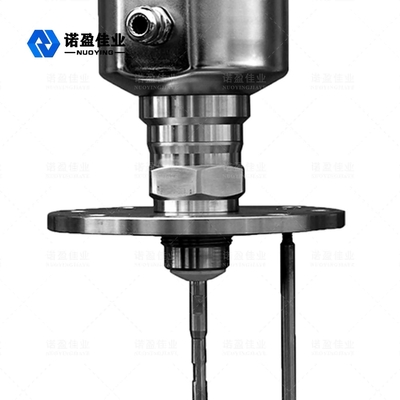

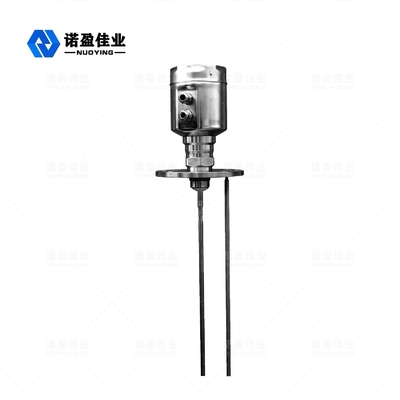

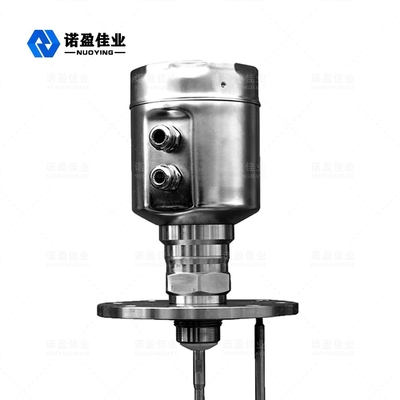

NYRD703 ( স্টেইনলেস স্টিল )1.8GHz গাইডেড ওয়েভ রাডার স্তর মিটার
গাইডেড ওয়েভ রাডার লেভেল মিটার হল টাইম ডোমেন রিফ্লেকশন (TDR) এর নীতির উপর ভিত্তি করে একটি লেভেল মিটার।রাডার লেভেল গেজের ইলেক্ট্রোম্যাগনেটিক পালস স্টিলের ক্যাবল বা প্রোবের সাথে আলোর গতিতে প্রচার করে।লেভেল মিটারের নাড়ির কিছু অংশ প্রতিধ্বনিত হয়ে প্রতিধ্বনি তৈরি করে এবং একই পথ ধরে পালস ট্রান্সমিটারে ফিরে আসে।ট্রান্সমিটার এবং পরিমাপ করা মাধ্যমের পৃষ্ঠের মধ্যে দূরত্ব সেই সময়ের মধ্যে নাড়ির প্রচারের সময়ের সমানুপাতিক এবং তরল স্তরের উচ্চতা গণনা করা হয়।
রাডার স্তর মিটারটেকনিক্যাল প্যারামিটার
| পরামিতি |
ফ্রিকোয়েন্সি: 100MHZ-1.8GHZ পরিমাপ পরিসীমা:-তারের :0-30m;রড, সমাক্ষঃ 0-6 মি পুনরাবৃত্তিযোগ্যতা: ± 3 মিমি রেজোলিউশন: 1 মিমি নমুনা: প্রতিধ্বনি 55 নমুনা / সে প্রতিক্রিয়া গতি: 0.2S (প্রকৃত ব্যবহারের উপর নির্ভর করে) আউটপুট বর্তমান সংকেত: 4-20mA নির্ভুলতা: <0.1% |
| কমিউনিকেশন ইন্টারফেস | HART যোগাযোগ প্রোটোকল |
| প্রক্রিয়া সংযোগ |
জি 1-1/2 ফ্ল্যাঞ্জ DN50, DN80, DN100, DN150 |
| প্রক্রিয়া চাপ | -1 ~ 40 বার |
| শক্তি |
পাওয়ার: 24VDC (± 10%), রিপল ভোল্টেজ: 1Vpp পাওয়ার খরচ: সর্বোচ্চ 22.5mA |
| পরিবেশের অবস্থা | তাপমাত্রা -40 ℃ ~ +80 ℃ |
| হাউজিং সুরক্ষা গ্রেড | IP68 |
| বিস্ফোরণের মাত্রা | EXiaIICT6 |
| ইন্সট্রুমেন্টেশন পাওয়ার সাপ্লাই এবং সিগন্যাল আউটপুট তারের সংযোগ |
একটি দুই-কোর ঢালযুক্ত তারের ভাগ করা কেবল এন্ট্রি: 2 M20 × 1.5 (তারের ব্যাস 5 - 9 মিমি) |
※ বিঃদ্রঃ:পণ্যহতে পারেঅনুযায়ী কাস্টমাইজডথেকেসুনির্দিষ্ট চাহিদাবলীএরব্যবহারকারীরা
রাডার স্তর মিটারঅপারেটিং নীতি
গাইডেড ওয়েভ রাডার হল এক ধরনের পরিমাপ যন্ত্র যা সময় ভ্রমণের নীতির উপর ভিত্তি করে তৈরি।রাডার তরঙ্গ আলোর গতিতে ভ্রমণ করে এবং এর চলমান সময়কে বৈদ্যুতিন উপাদানগুলির দ্বারা একটি স্তরের সংকেতে রূপান্তর করা যেতে পারে।প্রোব উচ্চ-ফ্রিকোয়েন্সি ডাল নির্গত করে যা তারের বরাবর ছড়িয়ে পড়ে এবং ডালগুলি যখন উপাদান পৃষ্ঠের মুখোমুখি হয় এবং মিটারের ভিতরে রিসিভার দ্বারা প্রাপ্ত হয় তখন প্রতিফলিত হয়।দূরত্ব সংকেত তারপর স্তর সংকেত রূপান্তরিত হয়.
ইনপুট
প্রতিফলিত পালস সংকেত মিটারের ইলেকট্রনিক সার্কিটে তারের বরাবর পরিচালিত হয় এবং মাইক্রোপ্রসেসর উপাদান পৃষ্ঠে মাইক্রোওয়েভ ডাল দ্বারা উত্পাদিত প্রতিধ্বনি সনাক্ত করতে এই সংকেতটি প্রক্রিয়া করে।সঠিক প্রতিধ্বনি সংকেত সনাক্তকরণ বুদ্ধিমান সফ্টওয়্যার দ্বারা সম্পন্ন করা হয়.উপাদান পৃষ্ঠ থেকে দূরত্ব D নাড়ির সময় ভ্রমণ T-এর সমানুপাতিক:
D=C×T/2
যেখানে C হল আলোর গতি
খালি ট্যাঙ্কের দূরত্ব E হিসাবে পরিচিত, স্তর L হল:
L=ED
আউটপুট
খালি ট্যাঙ্কের উচ্চতা E (= শূন্য বিন্দু), সম্পূর্ণ ট্যাঙ্কের উচ্চতা F (= সম্পূর্ণ স্কেল) এবং কিছু প্রয়োগ পরামিতি অনুযায়ী সেট করুন।অ্যাপ্লিকেশন পরামিতিগুলি স্বয়ংক্রিয়ভাবে যন্ত্রটিকে পরিমাপের পরিবেশের সাথে খাপ খাইয়ে নেবে, যা 4 ~ 20mA এর আউটপুটের সাথে সম্পর্কিত।
রাডার স্তর মিটারইনস্টলেশন প্রয়োজনীয়তা
পরিমাপement আরange
প্রতীক ইxplaজাতি:
H---- পরিমাপ পরিসীমা
L---- খালি ট্যাঙ্ক দূরত্ব
B---- শীর্ষে অন্ধ এলাকা
ই---- প্রোব এবং ট্যাঙ্কের প্রাচীরের মধ্যে ন্যূনতম দূরত্ব
অন্ধ এলাকাটি উপাদান পৃষ্ঠের সর্বোচ্চ স্তর এবং পরিমাপের রেফারেন্স পয়েন্টের মধ্যে ন্যূনতম দূরত্বকে বোঝায়।
নীচের অন্ধ এলাকাটি তারের নীচের কাছাকাছি দূরত্বকে বোঝায় যা সঠিকভাবে পরিমাপ করা যায় না।
কার্যকর দূরত্ব হল উপরের অন্ধ এলাকা এবং নীচের অন্ধ এলাকার মধ্যে একটি।
বিঃদ্রঃ:শুধুমাত্র যখন উপাদান স্তর উপরের এবং নীচের অন্ধ এলাকার মধ্যে থাকে তখন উপাদান স্তরের একটি নির্ভরযোগ্য পরিমাপ নিশ্চিত করা যেতে পারে।
ইনস্টলেশন গাইড
নিম্নলিখিত ইনস্টলেশন গাইড কঠিন কণা এবং তরল পরিমাপের জন্য তারের এবং রড প্রোবের জন্য উপযুক্ত।কোঅক্সিয়াল টিউবুলার প্রোব শুধুমাত্র তরল বস্তুতে প্রয়োগ করা হয়।
ইনস্টলেশন অবস্থান:
আউটলেট এবং ইনলেট থেকে দূরে থাকার চেষ্টা করুন।
মিটারটি ধাতব ট্যাঙ্ক এবং প্লাস্টিকের ট্যাঙ্কগুলির জন্য ট্যাঙ্কের অভ্যন্তরীণ প্রাচীরকে স্পর্শ করা উচিত নয়।যদি এটি একটি ধাতব ট্যাঙ্ক হয়, তাহলে উপাদান স্তরের মিটার ট্যাঙ্কের কেন্দ্রে ইনস্টল করা উচিত নয়।
এটি সাইলো ব্যাসের 1/4 এ ইনস্টল করার প্রস্তাব করা হয়েছে।
কেবল বা রডের প্রকারের প্রোবগুলিকে ট্যাঙ্কের প্রাচীর থেকে 30 সেন্টিমিটারের কম দূরত্ব রাখতে হবে।
প্রোবের নীচে ট্যাঙ্কের নীচে প্রায় 30 মিমি হওয়া উচিত।
প্রোবটিকে ট্যাঙ্কের মধ্যে থাকা বাধাগুলি থেকে 200 মিমি এর কম দূরত্ব রাখতে হবে।
সেন্সরটি ট্যাঙ্কের শীর্ষের কেন্দ্রে ইনস্টল করা যেতে পারে, যদি পাত্রের নীচে একটি শঙ্কু হয়, তাই পরিমাপটি ট্যাঙ্কের নীচে নেওয়া যেতে পারে।
ডানদিকের ছবিটি রড-টাইপ রাডার ইনস্টলেশন ডায়াগ্রাম দেখায়, প্রধানত তরল স্তর পরিমাপের জন্য ব্যবহৃত হয়।
